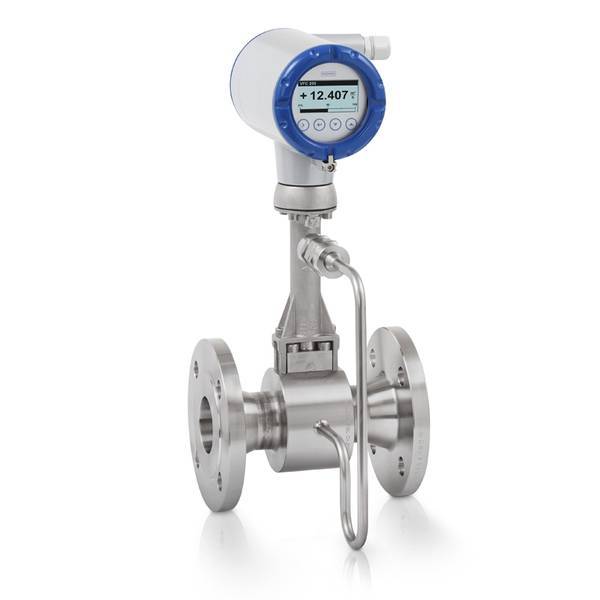

KROHNE科隆涡街流量计OPTISWIRL4200适用于宽量程测量。OPTISWIRL 4200尤其如此。即使在压力和温度波动的工况条件下，仍可以实现
工艺过程控制或能量供应的理想测量。基本型的OPTISWIRL 4200就已经具备了饱和蒸汽的温度补偿应用 功能。带可选的压力传感器的OPTISWIRL4200集成了密度补偿，所 以可以准确测量工业过程中气体和过热蒸汽的流量。额外集成的总 热和净热测量功能使得OPTISWIRL 4200成为先进能量管理系统的可 靠伙伴。
KROHNE科隆涡街流量计OPTISWIRL4200产品特点
符合IEC61508第二版
先进的信号处理技术-AVFD
一体化温压补偿
饱和蒸汽的温度补偿
蒸汽和热水的总热和净热测量
全面的通讯协议
分体型可带现场显示，分体电缆最长50米/164英尺
一体化的内缩径，免除现场管线变径的困扰
导电和非导电液体、气体和蒸汽的测量
测量原理
涡街流量计用于测量管道中气体，蒸汽和液体的流速。测量原理基 于卡门涡街。测量管中包括一个发生体，在其后面会产生漩涡。涡
街的频率f与流速v成正比。无量纲的斯特劳哈尔系数S描述了涡街发 生频率f(Hz)，涡街发生体宽度b及平均流速V(m/s)之间的关系：f=S*v/b
其中：
f：漩涡频率
v：平均流速
S：斯特劳哈尔系数
b：涡街发生体宽度
漩涡发生频率通过传感器采集并由转换器运算。
