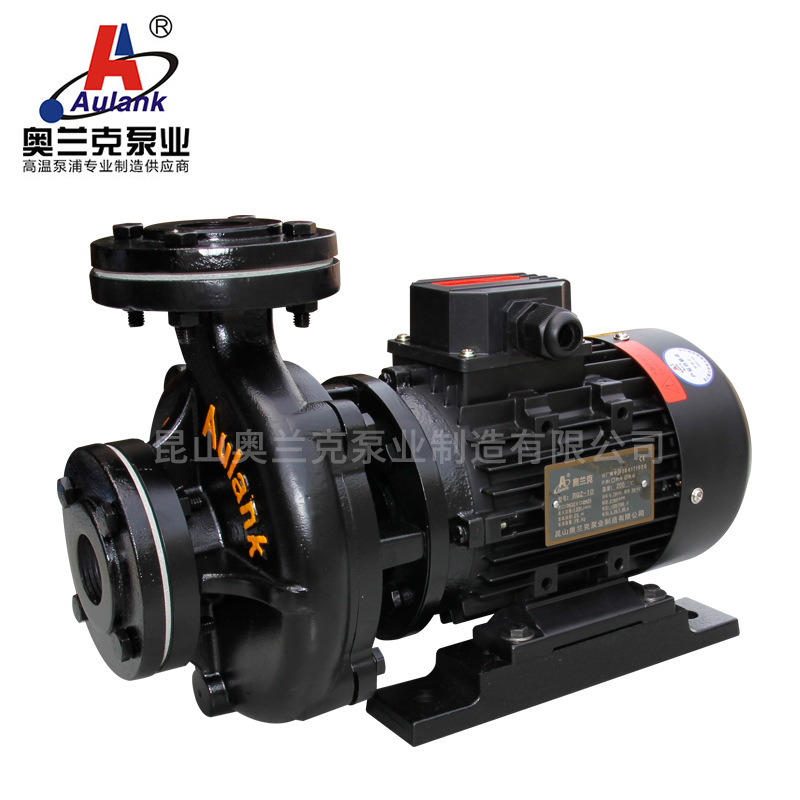

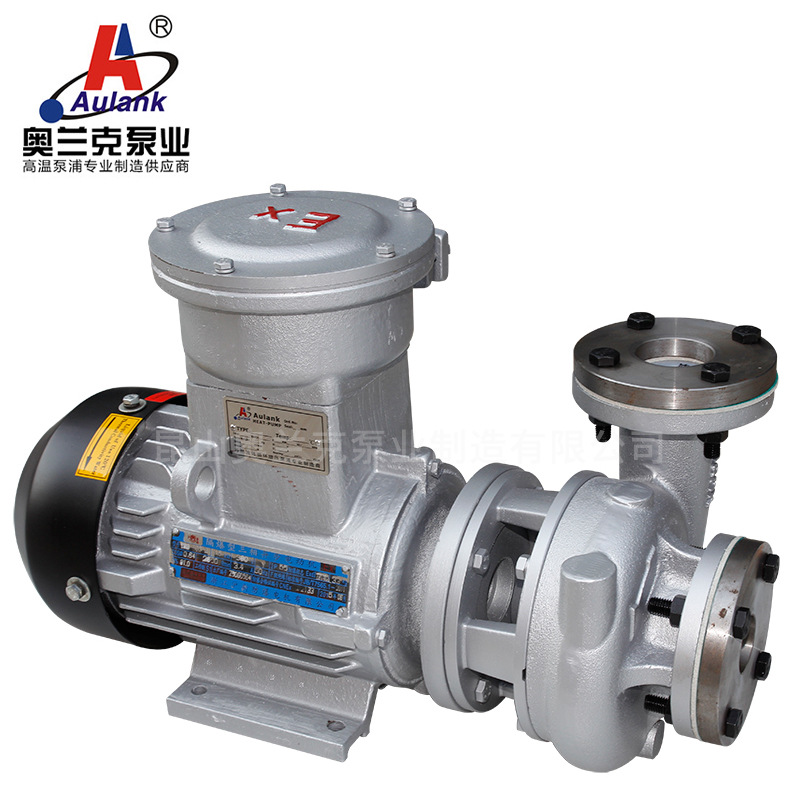

1.泵浦简介：
RGZ系列离心泵是轴向吸入、出口中心式高温介质移送循环旋涡泵，移送循环介质为不含颗粒、纤维的液体。具有设计新颖、外观精美、效率高、低噪音、振动小、运行平稳、性能稳定等特点。广泛应用于超声波清洗设备、模具温度控制设备、试验设备、锅炉水回收等行业。
2.泵浦特点：
◆ 单级叶轮离心泵；
◆ 低噪音、水利性能优秀、效率高；
◆ 性能稳定、故障率低；
◆ 扬程高、流速快；
3.泵浦材质：
◆ 泵体-- 球磨铸铁；
◆ 轴芯材质--不锈钢；
◆ 叶轮--黄铜；
◆ 密封材质--碳化硅（硬质合金）+石墨+橡胶；
◆ 电机绝缘等级：F级；
◆ 防护等级：IP54；
4.使用条件：
◆一般液体：+5℃ - +50℃ ◆ General liquid：+5℃ - +50℃;
◆ 热水：+5℃ - +160℃ ◆ Thermal conductivity water：+5℃ - +160℃；
◆ 乙二醇：-30℃ - +180℃ ◆ Ethyleneglycol：-30℃ - +180℃
◆ 导热油：+5℃ - +200℃ ◆ Thermal conductivity oil：+5℃ - +200℃
◆ 工作环境温度：-5℃ - +40℃ ◆ The working temperature:-5℃ - +40℃;
5.规格性能参数：
...................................................................................................................................................................................................

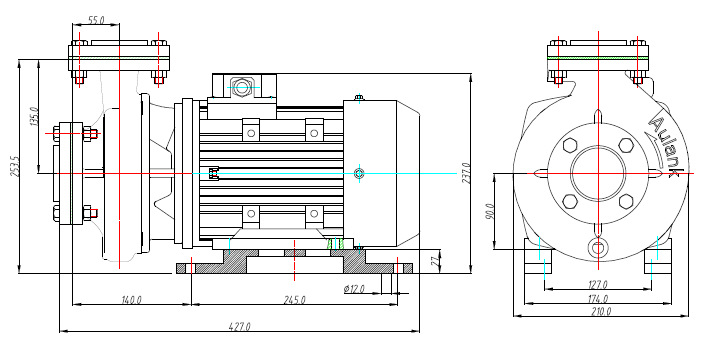

6.安装尺寸图：
7.性能曲线图：
测试基础：
上述性能曲线对应于水在20℃时以正常速度运输。扬程和流量的误差是±10%，性能误差是±10%.泵的性能随输送流体介质的比重及密度的不同而产生变化。
|
8电器连接 ◆ 电气线路的联接必须由具有相应资格证书的电工操作； ◆ 弄清电动机与所用的电源是否相配。电机引接线必须按贴在接线盒内的接线图和电机铭牌的规定与电源相连； ◆ 电机应妥善接地，接线盒内有接地装置，必要时，也可以利用电机的机脚来固定螺栓接地； ◆ 电机三相电源接法为“Y”接法；示意图如下：
|
