旋畅XY软管泵
使用说明书
一、根述
软管泵系列产品是吸国外先进技有面开∥的种新型的多功能，多用途工业泵，该泵
具有无密封，无泄露漏 .自吸能力强、结构简单,维护方便等转点活输各种黏度:
密度、腐蚀性，磨蚀性流体物料,
它可用于：石油 ，化工, 医药, 食品, 黄金冶炼，陶瓷，,水处理，造纸等行业

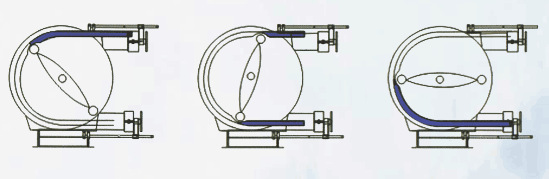

二、工作原理
传动装置驱动转子做旋动动,装在转子上呈1分布的两只压沿泉壳内软管连练不断的
滚动,梅形管压厢:在自身弹件和侧导的强制作用F,管子恢复原状
此时;管内产生商真将物料吸入管,谁入管腔内的流体在随之而来的压作用下F从管
排出。加此周酶复的物料断的级入和排出
适用条件
1、软管泵属容积式蠕动泵,其泵的流量大小由驱动装置输出转速确定,由于该泵的
结构及材料上的限制,转速不易太高,其转速应不大于50转/分。
2、当工艺为连续操作时,实际流量应与泵的额定流量基本吻合,如需稳定运转,且流
量要求是变化的,选用可调速的泵,且流量不应超过泵的额定流量
3、当工艺为同隙操作且无定量要求时,泵的额定流量可以大于实际所需流量。若有
定量要求时,则泵的额定流量应与实际流量基本符合。若泵的实际流量大于所需流
量可加旁路管调节。
4、泵的额定压力是指该泵在某一功率电机配备下的工作压力。泵的实际工作压力
是由该泵所在系统本身的管道
阻力损失及提升高度所决定的。因此,在操作中,系统的压实际工作压力应不大于泵
的额定压力。
5、普通软管的实用温度≤100℃,考虑操作过程中运动部件产生热量,一般用于物料
温度≤80℃的工况,若在通风(或冷却)散热条件较好的情况下,物料温度允许到
100℃。如物料温度)100℃,需选用特殊耐热胶管。
6、由于该泵属蠕动式泵,因而在输送物料时具有一定的摆动。
7、该泵允许短时间空运转
安装与配管
1、泵应安置平稳,以减少振动,降低噪音。
2、在泵的出口法兰与管路连接之间应有一段柔性或刚性短节(约80~100厘米),以
便更换软管。泵启动时无需灌泵,因此,泵的安装高度可在物料
平面以上,且不需辅助管线及启动设施,但高差不宜超过5米
4、在输送介质粘度大、颗粒多、易沉积、流动性差的状况下,泵一般安装在物料下
方。
5、使用该泵在配管时应注意尽量减少弯头(尤其是直角弯头)。一般情况下,出口管
径与软管直径相当即可对于管路长、粘度大、流动性差的物料,其出口管径应是
泵软管口径的1.2~1.3倍
6、泵的进出口不允许安装止回阀
7、泵的出口应装压力表,以便监视泵的运转情况、泵的进出口在泵的同一方向,且
泵的进出口可互换、由用户根据配管的实际情况决定。
9、电气安装应配正反转按钮,以便检修、换管和自清理时使用。
使用与维护
