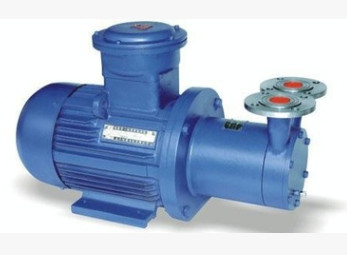

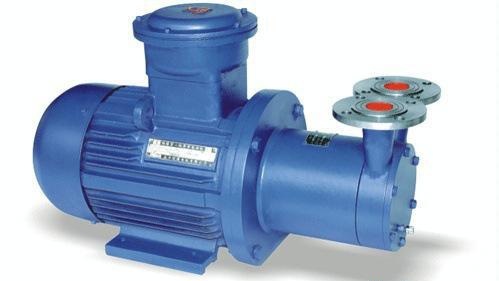

一、产品概述：
CQW（CWB）型不锈钢磁力驱动漩涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因而，深受用户的青睐。泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。
二、CQW（CWB）型不锈钢磁力驱动漩涡泵产品特点：
CQW（CWB）型不锈钢磁力驱动漩涡泵采用磁力传动结构，保证泵能绝对密封，达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。
1、高扬程、小流量，比转数一般小于40；
2、结构简单、体积小、重量轻；
3、CWB型磁力驱动旋涡泵具有自润滑回路，提高滑动轴承使用寿命；
4、增设冷却回路，及时带走磁涡流热；
5、CWB型不锈钢磁力驱动旋涡泵采用悬臂叶片，减小叶轮径向力；
6、CWB型不锈钢磁力驱动旋涡泵随输送介质黏度增加，泵的效率急剧下降，因而介质黏度应不大于5×10 -6 M 3 /S。
三、产品用途：
该泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此漩涡泵则更为理想。

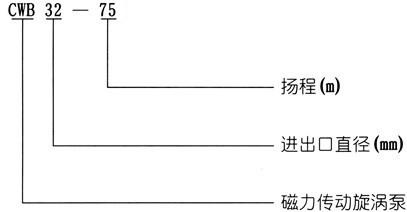

四、CWB型不锈钢磁力驱动漩涡泵型号意义
|
五、CQW（CWB）型不锈钢磁力驱动漩涡泵工作原理
磁力旋涡泵（也称涡流泵）是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。吸入口与 排出口之间有隔板，由此将吸入口和排出口隔离开。我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，故形成图1所示的“环形流动”。又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片，就获得一次能量。这也是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加，“环形流动”减弱。当流量为零时，“环形流动”最强，扬程最高。由于流道内液体是通过液体撞击而传递能量。

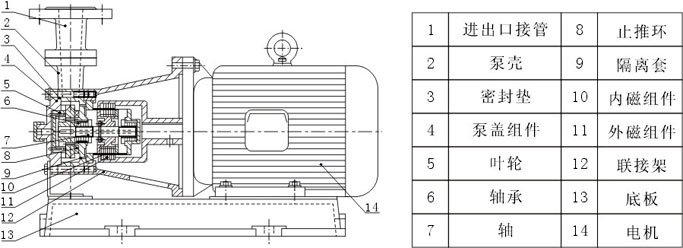

六、CQW（CWB）型不锈钢磁力驱动漩涡泵结构图：
七、CQW（CWB）型不锈钢磁力驱动漩涡泵安装和使用：
(一)磁力泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。
(二)当抽吸液面高于泵轴心线时，起动前打开吸人管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
(三)泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)泵起动前先打开进出口阀门，待泵进入正常工作状态后，再将排出阀调到所需开度。
(六)泵停止工作前，应先全开排出阀门，然后停机再关闭吸人管阀门。

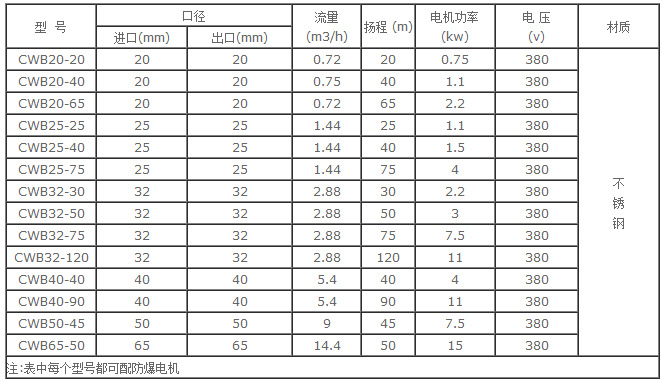

八、型号参数选择
产品购买注意事项：
1.请用户在购买产品前先和公司销售部联系，洽谈选好型号，谈好价格等，客服修改好后再拍下货物，请勿急于下单，避免型号和价格的错误，造成不必要的麻烦。
2.产品下单后，小泵一般当天打款当天即可发货，特殊情况则需要第二天发货。大泵需要定做加工2-5天时间，不含物流运输时间在内。
3.请货到目的地后及时提货和确认货物
4.在物流运输过程中造成产品破损问题，双方协商后解决。如不是质量问题，客户不可退货。
5.本公司水泵产品不负责上门安装，请客户自己解决，操作流程根据说明书安装。
关于售后服务：
1.质量要求技术标准：产品严格按照国家标准和厂家技术标准生产和检验
2.标准配备：产品配发合格证和产品说明书
3.产品质量维修：产品保修期一年（易损件除外）
4.包装标准：水泵以标准木箱、纸箱包装
5.技术支持：技术服务号码 16621138053
6.七天如有质量问题，本公司承担全部费用和责任，免费退换.（自然磨损和人为造成除外）
