型号 |
153Yx/JWTT |
||||||||||||
|
软管型号（内径×壁厚） |
14#（1.6×1.6） |
16#（3.2×1.6） |
25#（4.8×1.6） |
17#（6.4×1.6） |
18#（7.9×1.6） |
||||||||
|
150-290rpm |
30～55 |
117～225 |
280～540 |
445～860 |
550～1060 |
||||||||
|
型号 |
253Yx/JWTT |
||||||||||||
|
软管型号（内径×壁厚） |
15#（4.8×2.4） |
24#（6.4×2.4） |
35#（7.9×2.4） |
36#（9.6×2.4） |
|||||||||
|
150-290rpm |
225～430 |
405～780 |
585～1130 |
750～1445 |
|||||||||
|
型号 |
DGX/JWTT |
||||||||||||
|
软管型号（内径×壁厚） |
14#（1.6×1.6） |
16#（3.2×1.6） |
25#（4.8×1.6） |
||||||||||
|
150-290rpm |
38～73 |
116～220 |
215～415 |
||||||||||
|
型号 |
253D/JWTT |
||||||||||||
|
软管型号（内径×壁厚） |
35#(7.9×2.4) |
36#(9.6×2.4) |
|||||||||||
|
150-290rpm |
1425～2750 |
1800～3475 |
|||||||||||
|
注意 |
1.上表流量数据是在杰恒实验室常温下使用清水测得，仅供参考 |
||||||||||||
◆ JWTT系列：153Yx、253Yx、253D、DGx
◆无刷电机驱动OEM支架型产品
◆转速可达290rpm，脉宽PWM调速，可接0-5V脉宽调速器
◆铝合金弹性联轴器，无回转间隙，正反转无偏差
◆长寿命，可连续工作
◆适用于医用器械、化工、环保、过程控制等领域
|
型号 |
153YX/JWTT |

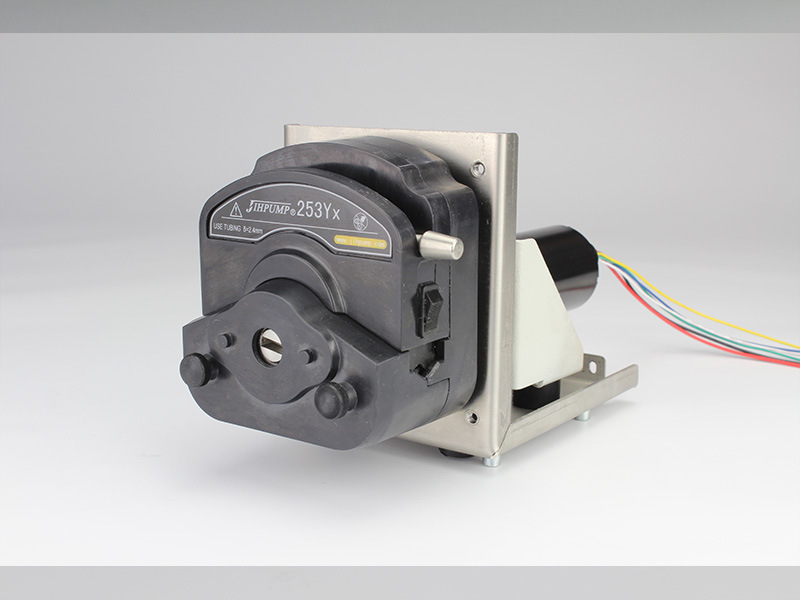

253YX/JWTT |

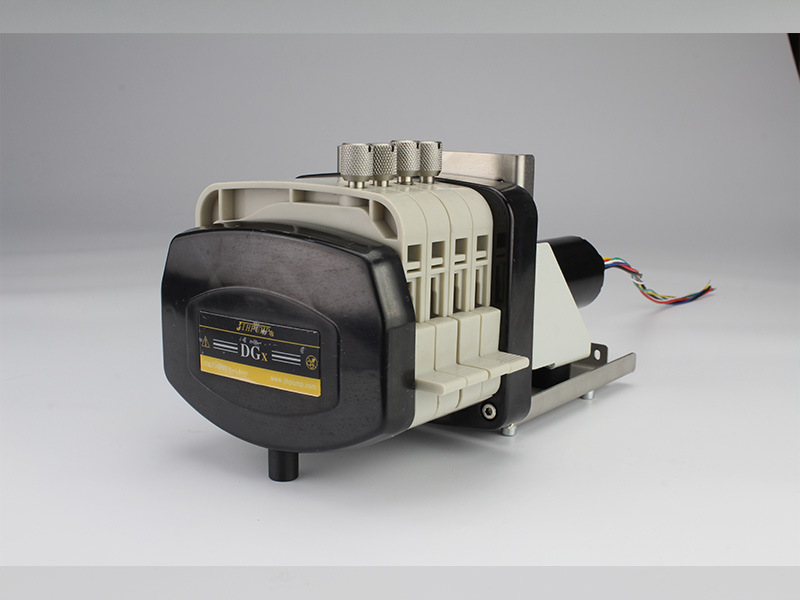

DGX/JWTT |

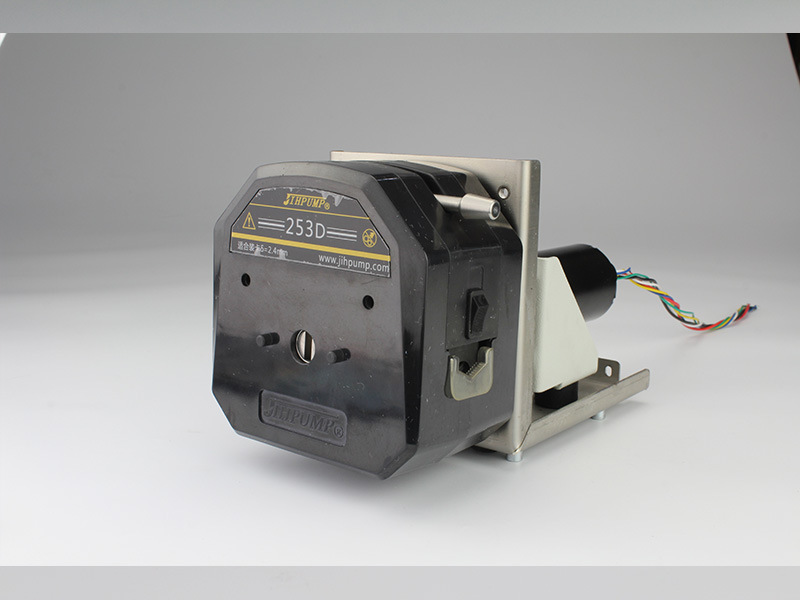

253D/JWTT |
|||
|
转速范围 |
150-290rpm |
||||||
|
产品图片 |
|
|
|
|
|||
|
卡管型号 |
14#、16#、25#、17#、18#、24#、15#、35#、36# |
||||||
|
流量范围 |
30~1060 |
225~1445 |
38~415（1通道、2通道、3通道、4通道） |
1425~3475 |
|||
|
马达功率 |
≤48W |
≤48W |
≤48W |
≤48W |
|||
|
马达型号 |
42型直流无刷调速电机 |
42型直流无刷调速电机 |
42型直流无刷调速电机 |
42型直流无刷调速电机 |
|||
|
控制方式 |
PWM控制 |
PWM控制 |
PWM控制 |
PWM控制 |
|||
|
可选电压 |
24V |
24V |
24V |
24V |
|||
|
承受压力 |
≤0.17MP（软管出口背压） |
≤0.17MP（软管出口背压） |
≤0.17MP（软管出口背压） |
≤0.17MP（软管出口背压） |
|||
|
工作环境 |
0-60℃,相对湿度小于85% |
0-60℃,相对湿度小于85% |
0-60℃,相对湿度小于85% |
0-60℃,相对湿度小于85% |
|||
|
产品重量 |
1.6Kg |
1.6Kg |
2.7Kg（4通道） |
1.8Kg |
|||
