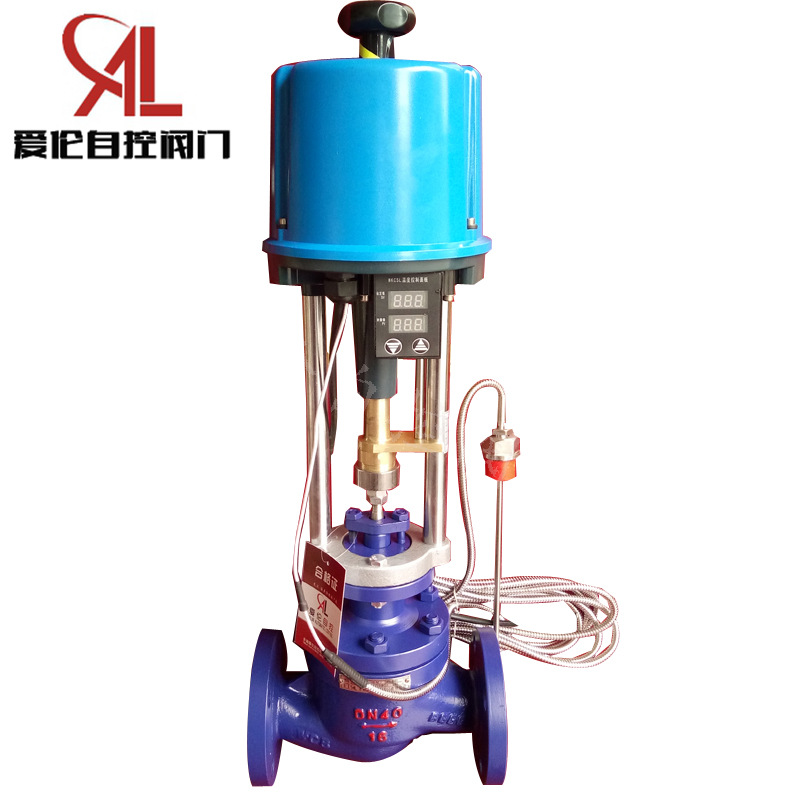

产品名称:电动温控调节阀 电动温控阀 电动恒温阀 浙江爱伦自控阀门厂家制造:
产品特点:电动温控调节阀(适用于较大小口径及蒸汽温度控制),该温控阀的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。 产品特点: 本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-20℃~350℃,接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量,使被控工艺参数保持在给定值,其中单座调节型适用于压差较小,介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
二、零件材料:
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti
三、技术参数:
公称通径DN(mm)
(阀座直径dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||
(10)
|
(12)
|
(15)
|
(20)
|
||||||||||||
额定流量系数 | 直级 |
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比 |
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
额定行程(mm) |
16
|
25
|
40
|
60
|
|||||||||||
公称压力PN(MPa) |
1.0 1.6 4.0 6.4
|
||||||||||||||
固有流量特性 |
直线、等百分比
|
||||||||||||||
固有可调比 |
50
|
||||||||||||||
允许泄漏量 | 单座 |
硬密封:IV级 软密封:VI级
|
|||||||||||||
套筒 |
硬密封:II级 软密封:VI级
|
||||||||||||||
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450
|
||||||||||||||
信号范围(mA.DC) |
0~10 4~20
|
||||||||||||||
作用方式 |
电关式 电开式
|
||||||||||||||
使用环境温度(℃) |
电动调节阀:-20~70℃
|
||||||||||||||
使用环境湿度 |
电动调节阀:≤95%
|
||||||||||||||
电源电压 |
220V 50Hz
|
四、本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数:
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
电动执机机构
|
普通型
|
ZAZ-60
DKZ-310 |
ZAZ-60
DKZ-310 |
DKZ-410
|
DKZ-410
DKZ-510 |
|||||||
电子型
|
JHZAZ1
|
JHZAZ1
|
JHZAZ3
|
JHZAZ3
|
||||||||
电动执行机构推力(N)
全行程时间(S) |
普通型
|
400
4000 |
400
4000 |
6400
|
6400
16000 |
|||||||
电子型
|
2000
|
4000
|
6000
|
8000
|
||||||||
普通型
|
12.5
|
20
|
32
|
48
|
||||||||
电子型
|
30
|
30
|
48
|
60
|
||||||||
消耗功率(N)
|
普通型
|
28
|
35
|
|||||||||
电子型
|
6
|
15
|
25
|
40
|
连接尺寸及标准:
法兰标准:铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型:PN10、PN16为凸面
PN40、PN64为凹凸面,阀体为凹面
结构长度:GB12221-89
夹套保温型夹套载热体接口:对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准
bZZW型自力式温度调节阀无需外加能源,利用被调介质自身能量实现温度自动调节的执行器产品。公称压力PN16、40、64;温度调节范围从0~270℃;温度控制器连接接头为G1外螺纹;法兰标准:PN16、40按BG9113-8;PN64按JB79.2-94; PN16为凸面法兰;PN40、64为凹凸面法兰,阀体为凹面。结构长度按GB12221-89标准。
自力式温度调节阀结构品种全,有ZZWP、ZZWM单座、套筒调节阀。
有用于加热调节(B型)和用于冷却调节(K型)二种供选择。
有较宽的温度设定范围,调节方便。
有超温过载保护措施,安全可靠。
温度设定方便,运行期间也可连续设定。
阀体 | ZG230-450 ZGCr18Ni12Mo2Ti |
ZG1Cr18Ni9Ti |
阀座 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
阀芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
波纹管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
平衡波纹管 | 1Cr18Ni9Ti | |
温包 | H62 | 1Cr18Ni9Ti |
毛细管 | H62 | 1Cr18Ni9Ti |
接头 | 35 | 1Cr18Ni9Ti |
五、技术参数:
1、 主要参数见表一
公称通径CN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
||
阀座直径DN(mm)
|
1.6 4.0
|
||||||||||||||
额定流量系数Kv
|
单座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
双座
|
12
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
836
|
1210
|
||||
套筒
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
||||
额定行程(mm)
|
6
|
8
|
10
|
14
|
20
|
35
|
|||||||||
允许压差Mpa)
|
1.6
|
1.5
|
0.5
|
||||||||||||
温度调节范围(℃)
|
0~70、50~120、100~170、150~220、200~270
|
||||||||||||||
调节精度(%)
|
±5
|
||||||||||||||
允许超载值(℃)
|
分别为上述温度调节范围上限加50
|
||||||||||||||
使用环境温度(℃)
|
-40~±80
|
||||||||||||||
安装接头
|
G1
|
||||||||||||||
毛细管长度(m)
|
3、5
|
||||||||||||||
允许泄漏量
|
硬密封(1/h)
|
双座、套筒:5×10ˉ3×阀额定容量、单座:10ˉ4×阀额定容量
|
|||||||||||||
软密封(ml/min)
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75 |
11.10
|
2、 外形尺寸与重量见表二
公称通径(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
H
|
500
|
540
|
580
|
640
|
700
|
750
|
820
|
950
|
1100
|
1280
|
|||
T
|
235、430
|
430、630
|
630、1000
|
||||||||||
h
|
350
|
||||||||||||
d
|
25
|
||||||||||||
保护套直径
|
ф28
|
||||||||||||
重量(kg)
|
8
|
10
|
13
|
15
|
18
|
30
|
35
|
60
|
75
|
85
|
110
|
150
|
3、 主要零件材料见表三
名称 | 材料 | 名称 | 材料 |
阀体 | ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti | 平衡波纹管 | 1Cr18Ni9Ti |
阀座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | 安装接头 | 30、1Cr18Ni9Ti |
阀芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | 温包 | H62、1Cr18Ni9Ti |
波纹管套 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | 毛细管 | H62、1Cr18Ni9Ti |
六、安装事项:
安装、使用与维护:
(1)安装前应对管道进和严格除污,吹净焊渣等杂物,否则将严重损坏阀门。
(2)调温阀应垂直装在水平管道上,介质流向应与阀体上的箭头指向一致。
(3)为使自控系统或检修阀门时仍能连续运行,应设置旁通阀,阀前须装过滤器,压力表。
