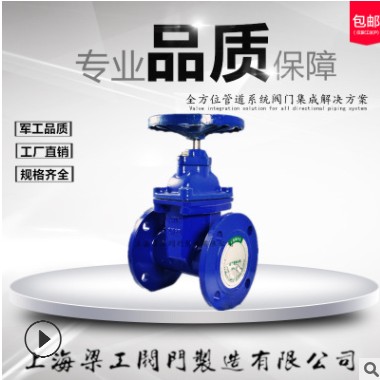

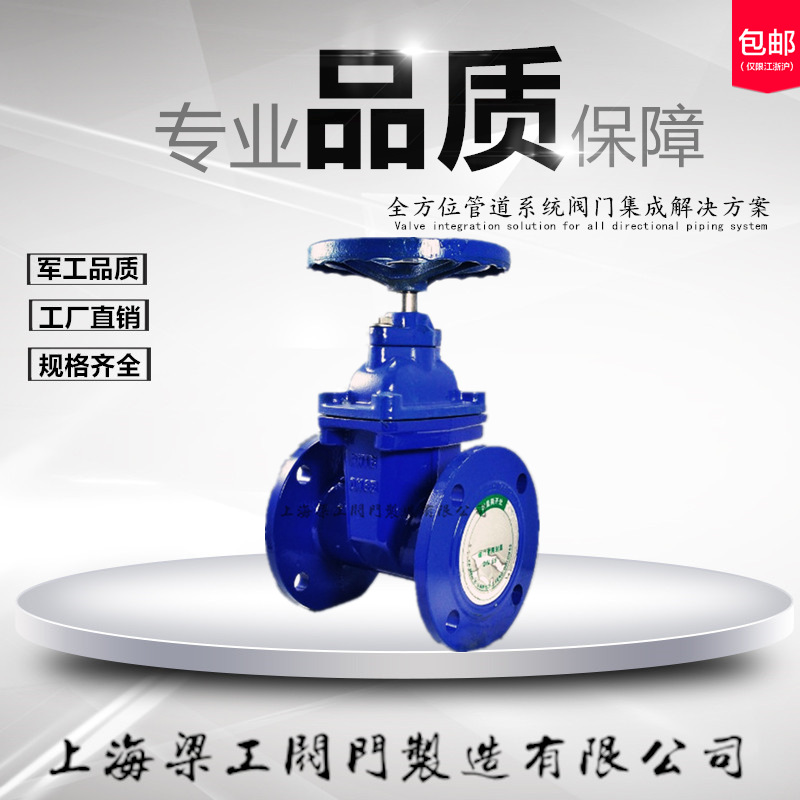

上海梁工-RRHX暗杆弹性座封闸阀产品详细信息：
RRHX暗杆弹性座封闸阀零用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。 可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。本软密封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O”形密封圈，使得蜜蜂更加可靠。根据需要，本闸阀可以采用操作杆、手轮、电动及气动等方式操作。
RRHX暗杆弹性座封闸阀结构特点
1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
RRHX暗杆弹性座封闸阀主要性能参数
|
压力等级 |
1.0MPa、1.6MPa、2.5MPa |
|
阀体耐压 |
1.5MPa、2.4MPa、3.75MPa |
|
密封试验 |
1.1MPa、1.76MPa、2.75MPa |
|
工作温度 |
0～80℃ |
|
适用介质 |
水、油、蒸气等 |
RRHX暗杆弹性座封闸阀主要零件材料
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
球墨铸铁 |
8 |
止推垫 |
锡青铜 |
|
2 |
闸板 |
球墨铸铁外覆EPDM |
9 |
轴套 |
锡青铜 |
|
3 |
螺栓 |
镀锌 |
10 |
螺栓 |
镀锌 |
|
4 |
密封圈 |
NBR |
11 |
轴盖 |
球墨铸铁 |
|
5 |
阀盖 |
球墨铸铁 |
12 |
防尘罩 |
NBR |
|
6 |
阀杆 |
不锈钢 |
13 |
手轮 |
铸铁 |
|
7 |
“O”形密封圈 |
NBR |
14 |
紧固螺母 |
镀锌 |
RRHX暗杆弹性座封闸阀主要尺寸及重量
|
型号 |
公称口径 DNmm |
L |
D1 |
D |
Z-Φd |
H |
||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|||||
|
RRHX |
50 |
180 |
125 |
165 |
4-Φ18 |
268 |
||
|
65 |
190 |
145 |
185 |
4-Φ18 |
296 |
|||
|
80 |
240 |
160 |
200 |
8-Φ18 |
340 |
|||
|
100 |
250 |
180 |
235 |
8-Φ18 |
367 |
|||
|
125 |
254 |
210 |
250 |
8-Φ18 |
424 |
|||
|
150 |
280 |
240 |
290 |
8-Φ23 |
515 |
|||
|
200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
||
|
250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
|
|
300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
|
|
350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
|
|
400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
|
|
450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
|
|
500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
|
|
600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320
|
|
