一、【ZW自吸式排污泵】产品概述：
ZW无堵塞自吸式排污泵集自吸和无堵塞排污于一身，既可象一般清水自吸泵那样不需按底阀，不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。
二、【ZW自吸式排污泵】使用范围：
①环境温度≤45℃，介质温度≤60℃。
②介质PH值铸铁泵为6～9，不锈钢泵为1～14。
③通过颗粒最大直径为泵口径的60%，纤维长度为口径的5倍。
④介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。

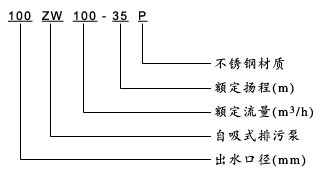

三、【ZW自吸式排污泵】型号意义：
四、【ZW自吸式排污泵】结构及工作原理:
ZW自吸式排污泵主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。
五、【ZW自吸式排污泵】型号参数：
|
型 号 |
口径（mm） |
流量 |
扬程 |
功率 |
吸程 |
转速 |
|
|
进口 |
出口 |
(m3/h) |
(m) |
(KW) |
(m) |
(r/min) |
|
|
ZW25-8-15 |
25 |
25 |
8 |
15 |
1.5 |
5.5 |
2900 |
|
ZW25-8-30 |
25 |
25 |
8 |
30 |
3 |
5.5 |
2900 |
|
ZW32-5-20 |
32 |
25 |
5 |
20 |
2.2 |
5.5 |
2900 |
|
ZW32-10-20 |
32 |
25 |
10 |
20 |
2.2 |
5.5 |
2900 |
|
ZW32-9-30 |
32 |
25 |
9 |
30 |
3 |
5.5 |
2900 |
|
ZW40-10-20 |
40 |
32 |
10 |
20 |
2.2 |
5.5 |
2900 |
|
ZW40-20-15 |
40 |
32 |
20 |
15 |
2.2 |
5.5 |
2900 |
|
ZW40-15-30 |
40 |
32 |
15 |
30 |
3 |
5.5 |
2900 |
|
ZW50-10-20 |
50 |
40 |
10 |
20 |
2.2 |
5.5 |
2900 |
|
ZW50-20-12 |
50 |
40 |
20 |
12 |
2.2 |
5.5 |
2900 |
|
ZW50-15-30 |
50 |
40 |
15 |
30 |
3 |
5.5 |
2900 |
|
ZW50-18-20 |
50 |
40 |
18 |
20 |
3 |
5.5 |
2900 |
|
ZW50-20-35 |
50 |
40 |
20 |
35 |
5.5 |
5.5 |
2900 |
|
ZW50-25-30 |
50 |
40 |
25 |
30 |
5.5 |
5.5 |
2900 |
|
ZW50-20-40 |
50 |
40 |
20 |
40 |
7.5 |
5.5 |
2900 |
|
ZW50-20-50 |
50 |
40 |
20 |
50 |
11 |
5.5 |
2900 |
|
ZW65-30-18 |
65 |
50 |
30 |
18 |
4 |
5.5 |
2900 |
|
ZW65-30-18 |
65 |
50 |
30 |
18 |
4 |
5.5 |
1450 |
|
ZW65-25-30 |
65 |
50 |
25 |
30 |
5.5 |
5.5 |
2900 |
|
ZW65-25-40 |
65 |
50 |
25 |
40 |
7.5 |
5.5 |
2900 |
|
ZW65-40-25 |
65 |
50 |
40 |
25 |
7.5 |
5.5 |
1450 |
|
ZW65-50-30 |
65 |
50 |
50 |
30 |
7.5 |
5.5 |
2900 |
|
ZW65-65-25 |
65 |
50 |
65 |
25 |
7.5 |
5.5 |
2900 |
|
ZW65-25-50 |
65 |
50 |
25 |
50 |
11 |
5.5 |
2900 |
|
ZW80-40-16 |
80 |
65 |
40 |
16 |
4 |
5.0 |
2900 |
|
ZW80-40-16 |
80 |
65 |
40 |
16 |
4 |
5.0 |
1450 |
|
ZW80-50-20 |
80 |
65 |
50 |
20 |
5.5 |
5.0 |
1450 |
|
ZW80-40-25 |
80 |
65 |
40 |
25 |
7.5 |
5.5 |
1450 |
|
ZW80-25-40 |
80 |
65 |
25 |
40 |
7.5 |
5.5 |
2900 |
|
ZW80-65-25 |
80 |
65 |
65 |
25 |
7.5 |
5.5 |
2900 |
|
ZW80-80-20 |
80 |
65 |
80 |
35 |
7.5 |
5.5 |
1450 |
|
ZW80-80-35 |
80 |
65 |
80 |
35 |
15 |
5.5 |
2900 |
|
ZW80-40-50 |
80 |
65 |
40 |
50 |
18.5 |
5.5 |
1450 |
|
ZW80-50-60 |
80 |
65 |
50 |
60 |
22 |
5.0 |
2900 |
|
ZW100-100-15 |
100 |
80 |
100 |
15 |
7.5 |
5.5 |
1450 |
|
ZW100-80-20 |
100 |
80 |
80 |
20 |
7.5 |
5.5 |
1450 |
|
ZW100-100-20 |
100 |
80 |
100 |
20 |
11 |
5.5 |
1450 |
|
ZW100-100-30 |
100 |
80 |
100 |
30 |
22 |
5.5 |
1450 |
|
ZW100-80-45 |
100 |
80 |
80 |
45 |
30 |
5.5 |
2900 |
|
ZW100-80-60 |
100 |
80 |
80 |
60 |
37 |
5.5 |
2900 |
|
ZW100-80-80 |
100 |
80 |
80 |
80 |
45 |
5.5 |
2900 |
|
ZW125-120-20 |
125 |
100 |
120 |
20 |
15 |
5.5 |
1450 |
|
ZW150-180-14 |
150 |
125 |
180 |
14 |
15 |
5.5 |
1450 |
|
ZW150-150-20 |
150 |
125 |
150 |
20 |
15 |
5.5 |
1450 |
|
ZW150-200-15 |
150 |
125 |
200 |
15 |
18.5 |
5.5 |
1450 |
|
ZW150-200-20 |
150 |
125 |
200 |
20 |
22 |
5.5 |
1450 |
|
ZW150-180-20 |
150 |
125 |
180 |
20 |
22 |
5.0 |
1450 |
|
ZW150-160-30 |
150 |
125 |
160 |
30 |
30 |
5.0 |
1450 |
|
ZW150-180-30 |
150 |
125 |
180 |
30 |
37 |
5.0 |
1450 |
|
ZW150-180-38 |
150 |
125 |
180 |
38 |
55 |
5.5 |
1450 |
|
ZW150-150-45 |
150 |
125 |
150 |
45 |
55 |
5.5 |
1450 |
|
ZW200-280-14 |
200 |
150 |
280 |
14 |
22 |
5.0 |
1450 |
|
ZW200-280-20 |
200 |
150 |
280 |
20 |
37 |
5.0 |
1450 |
|
ZW200-300-25 |
200 |
150 |
300 |
25 |
45 |
5.0 |
1450 |
|
ZW200-280-28 |
200 |
150 |
280 |
28 |
55 |
5.2 |
1450 |
|
ZW250-420-20 |
250 |
200 |
420 |
20 |
55 |
4.5 |
1450 |
|
ZW300-800-14 |
300 |
250 |
800 |
14 |
55 |
4.5 |
1450 |
六、【ZW自吸式排污泵】维护和拆装：
该泵的特点是结构简单可靠，经久耐用。在泵正常情况下，一般不需要经常拆幵保养。当发现故障后随时给予排除即可。
1.维护该泵时应注意几个主要部位:
a.滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。
b.前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。
c.机械密封：机械密封在不漏液的情况下，一般不应拆幵检查。若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法，可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是"O"'形橡胶密封圈（或缓冲垫）安装不当、或者变形老化所至。此时则需调整或更換"O'形密封圈进行重新装配。
2.自吸泵拆装顺序：
a.拆下电动机或脱出联轴器。
b.拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。
c.拆下叶轮螺母，拉出叶轮，检査叶轮和后密封环的径向间隙。
d.松出机械密封的紧定螵钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查“O"形密封圈〔或缓冲垫）的密封情况。
e.旋出联轴器的紧定螺母，拉出联轴器。
f.拆下轴承端盖,拆出泵轴和轴承。
g.安装时以相反顺序进行装配即可。
七、【ZW自吸式排污泵】故障与排除：
|
故障 |
产生原因 |
排除方法 |
||
|
水泵不出 |
1.泵壳内未加储液或储液不足 2.吸入管路漏气 3.转速太低 4.吸程太高或吸入管路过长 5.机械密封泄漏量过大 6.吸入管路气体不能从出口排出 |
1.加足储液 2.检查并排除漏气现象 3.调整转速 4.降低吸程或縮短吸入管路 5.修复或更换 6.使之排出 |
||
|
杂音和振动较大 |
1.底脚不稳 2.泵轴弯曲 3.汽蚀现象 4.轴承磨损严重 5.进口管路内有杂物 6.泵与电动机两者主轴不同心 |
1.加固 2.更换或校正 3.调整工况 4.更换 5.滴除杂物 6.调整同轴度 |
||
|
出水量不足 |
1.叶轮流道与吸入管被堵塞 1.叶轮或叶轮密封磨损严重 3.功率不足或转速太低 |
1.排除堵塞物 2.更换口环 3.加足功率、调至额定转速 |
||
|
轴功率消耗过大 |
1.流置过大 2.转速太高 3.泵轴弯曲或叶轮卡碰 4.泵内流道堵塞或被卡住 |
1.升高出口压力 2.适当降低 3.更换或校正 4.排除堵塞物
|
||
