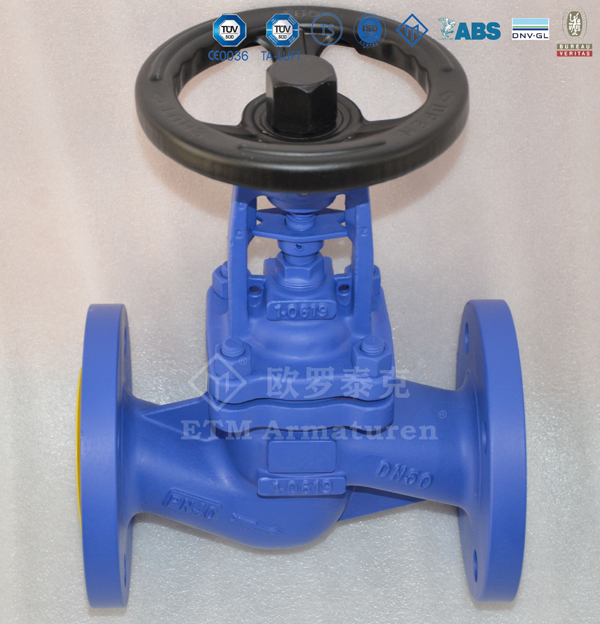

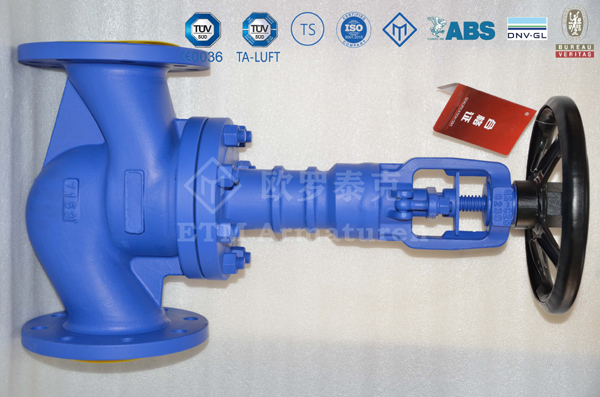

波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀瓣振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
结构特点：
1、 双层波纹管标准设计；
2、 散热型阀盖设计；
3、 储存润滑油装置设计；
4、 卡簧固定阀杆螺母设计；
5、产品结构合理、密封性能可靠、造型美观；
6、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
7、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
8、阀杆升降位置指示，更直观；
9、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
设计规范
设计标准：EN13709
结构长度：EN558-1、ASME B16.10、GB/T 12221
连接标准：EN1092-B1、ASME B16.5、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
压力试验：EN12266、API 598、GB/T 13927、GB/T 26480、JB/T 9092
性能参数
主体材质：碳钢、不锈钢、合金钢
公称通径：DN15～DN400
压力范围：PN10～PN40
工作温度：-40℃～+420℃
应用范围：适用于化工、治炼、制药、电力、热力石油、液化气、蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
