产品概述

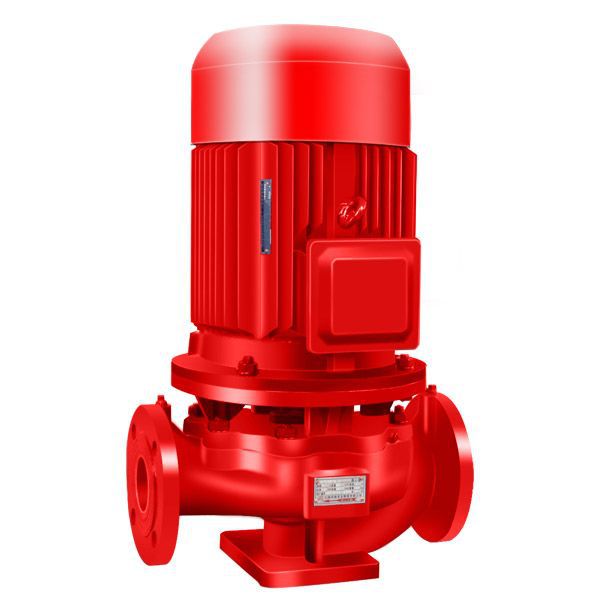

XBD-ISG型消防分单吸单级和单吸多级分段式二
种，供输送不含固体颗粒的清水及物理化学性质
类似于水的液体之用。主要用于消防系统增压送
水，也可应用于厂矿给排水。输送液体的流量范
围为5~80L/S，压力范围为0.2~2.25MPa,配套功
率范围为1.5~200KW，口径范围为50 ~250mm。
主要特点
1. 泵结构紧凑、体积小、外形美观，其立式
结构决定安装占地面积小，其重心重合于泵脚
中心，因而增强了泵的运行稳定和使用寿命。
2. 泵吸入口和吐出口均水平方向，简化了管
路的连接。
3. 多级式可根据需要，吸入口和吐出口可安装成同方向或90度、180度、270度几个不同方向以满足不同的连接场合。（多级式详见多级式专用说明书）
4. 泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5. 泵转子具有较小的绕度，运行平衡、振动小、噪音低、使用寿命长。
产品用途
XBD-ISG型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
结构说明
XBD-ISG型单吸单级消防泵由机电和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成，泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性，泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。

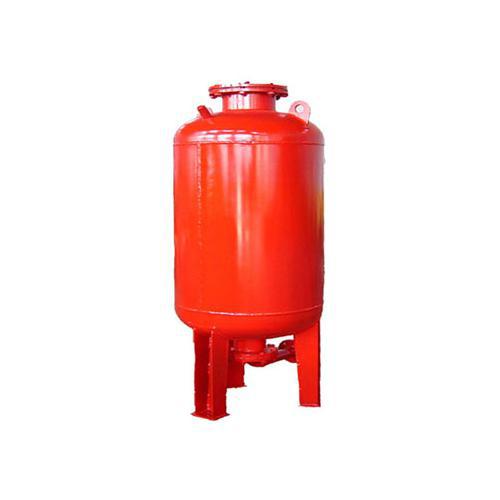

隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。
适用范围
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖系统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
性能特点
1.罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。
2.橡胶隔膜可舒张 20 万次以上，充气后可长期使用。
3.可以有效的平缓水系统中的压力波动，减少水泵的起停频率。
4.隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。
选型计算
我们知道，不管是压差式还是变频式的供水机组，都必须选择隔膜式气压罐以解决水泵频繁重启的现象。那么，如何选择压力罐的容积以及压力罐的压力等级呢?压力罐的容量选择必须有依据的，否则依然无法解决水泵频繁重启的问题。压力罐的容量必须根据水泵流量、扬程及启动频率来选型压力罐的压力等级。
