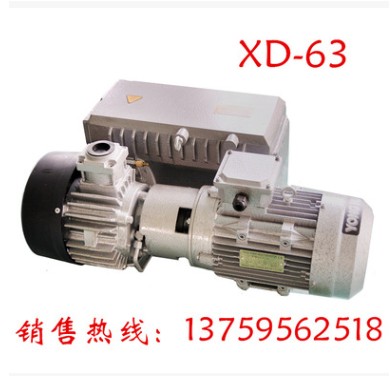

XD系列真空泵为单级旋片式机械真空泵，结构简单，操作容易，维护方便，是一种使用范围广泛的获得真空的基本设备。它的工作原理与一般容积泵相同，是由一个与传动轴同心安装而在泵体内处于偏心位置的转子组成，转子上有三个径向滑动的叶片，将泵腔分隔成三个工作室，被抽气体自吸气口进入，通过打开的逆止阀与过滤网进入泵室，当转子旋转时，完成吸气的工作室自行与进气口隔离并将气体压缩和通过泵室与排气箱之间的通路将气体排出。旋转一周，重复三次操作。
XD旋片真空泵适宜于各工业的真空应用,例如:食品制造业上的各类食品的真空包装;纺织工业上的各种松软物品的真空压缩包装;化学工业上的真空干燥、蒸馏、浓缩;机械加工上的真空夹具;运输作业中的真空装卸;医院手术室的真空吸引;塑胶工业上的吸塑成型。
常见故障及处理方法
故障现象:泵不能启动
产生原因1. 电机接线有误;电压过低2. 泵或电机卡住3. 环境温度低于5℃油粘度大
解决方法1. 重新接线;核对电压2. 除却电机风扇罩试转泵和电机找出泵或电机故障3. 加油前先将油加热至30℃左右
故障现象:泵达不到规定的极限压力
产生原因1. 泵油中有可凝物或气体2. 测量方法或仪器不正确3. 用错油或油被污染4. 油封渗漏5. 管路密封不严密6. 油箱内油量不足7. 进气口滤网堵塞8. 进气管道过长或过窄9. 叶片卡住或严重磨损10.泵体磨损11."O"形圈变形老化12.吸气阀失效
解决方法1. 封闭进气口运转60分钟2. 使用正确的测量方法或仪器3. 换规定的新油4. 调换油封5. 检查管路连接处密封情况清除泄露6. 检查油位7. 清洁进气口滤网8. 使用粗而短的进气管道9. 调换叶片10.送生产厂家修复或更换11.调换"O"型密封圈12.检查吸气阀动作是否灵活
故障现象:泵启动电流或工作电流很大
产生原因1. 油劣化2. 排气过滤器堵塞3. 环境温度低于5℃
解决方法1. 换规定的新油2. 调换排气过滤器3. 提高环境温度
故障现象:泵油消耗大排气有油雾油滴
产生原因1. 泵油太多2. 排气过滤器安装位置不正或过滤器材料破裂3. 排气过滤器堵塞4. 回油阀失效、回池管塞堵
解决方法1. 放去过多的油2. 重新安装排气过滤器或调换排气过滤器3. 更换排气过滤器4. 检查回油阀、清洗回油管
故障现象:泵运转非常热
产生原因1. 环境温度或吸入温度太高2. 没有足够的空气通风冷却泵3. 泵内油太多4. 泵油不足5. 油变质劣化6. 排气过滤器污染
解决方法1. 采取措施降温2. 清洁电机和泵的散热片供给足够的流动空气冷却泵3. 放去多余的油4. 加油到规定油位5. 换规定的新油6. 更换排气过滤器
故障现象:泵运转噪声大
产生原因1. 油位过低2. 排气过滤器堵塞3. 联轴器弹性块磨损4. 叶片或泵体有异味常磨损
解决方法1. 加油2. 更换排气过滤器3. 调换联轴器弹性块4. 更换磨损失效的零件 故障现象:泵卡住
产生原因1. 泵无油工作或叶片折断2. 长时间在错误转向下运转3. 滑动轴承长时间在少油或无油情况下工作咬死或轴铜套开裂
解决方法1. 检修泵或调换叶片2. 调正转向检查和调换叶片3. 加油并调换失效零件
真空泵的保养
1)真空泵油
XD、XQ系列真空泵应使用符合SH0528-92标准规定的真空泵油。环境温度在0℃-10℃时使用ISO-VG32粘度等级的真空泵油。环境温度在10℃-40℃时使用ISO-VG100粘度等级的真空泵油(为原1#真空泵油)。真空泵运转时必须保持油位在油窗高度的1/2-3/4处。应经常检查油位和油的污染情况(建议每周一次)。
2)更换真空泵油及油过滤器
如果油受污染而发黑、乳化或变稠应及时换油。换油同时，应更换油过滤器，并在加入新油之前清洗泵。
清洗、交油步骤:
1、 停泵将热油放放掉。
2、 旋上放油塞，运转5-10分钟。
3、 将油放尽。
4、 注入清洗用油(32号普通机械油)到油窗高度的3/4处。
5、 运转真空泵5-10秒。
6、 停泵，将油放掉。如油尚不能达到要求，重复4、5步骤。直到放出来的油呈透时状。
7、 旋上放油塞，运转5-10秒。
8、 将油放尽。
9、 注入规定的新油。
3)更抵达排气过滤器
如果泵温明显升高、电动机电流达到或超过额定电流，泵排气口有油烟产生，则应检查排气过滤器是否堵塞，如堵塞，应及时更换，可在泵加油孔处安装排气压力表，检查过滤器是否堵塞。当压力超过0.6bar(表压力)时可更换排气过滤器。
4)贮藏
如果泵长期搁置不用，应将油放尽并清洗泵，然后注入规定的新油放置在干燥场所。
5)其它
a. 用户如需订购维修备件，请告知泵的型号和机号。泵的型号和机号可在泵的铭牌上找到。
b. 因有些维护修理工作需要一定的专业知识，设备和专用工具，详情请与制造厂联系。
c. 泵搬运中应确保无油。不能撞击油管，油过滤器等物。
