概述 Introduction

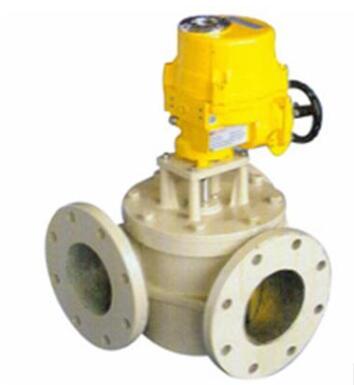

电动式温度自动调节阀（简称电动温控阀），用于船用动力装置、陆用动力装
置冷却系统的高精控制，动作灵敏，控制精确，主要运用于淡水、海水和主辅机油
系统冷却。温度任意设定，报警功能齐全，适合计算机集中控制。
技术指标 Main Technical Parameters
1、电动温控阀的控制精度：±1℃ Control accuracy electrodynamic automative temperature control valve: ±1℃
2、在0～120℃范围内任意设定 The setting temperature can be from 0℃ to 120℃
3、电动温控阀的相对泄漏量不大于额定容量的3% Elative leakage for electrodynamic automative temperature control valve is not more than 3%
4、电动温控阀具有应急手动控制装置 EATCV hao marrual handel for emergency
5、本产品的执行标准 GB/T3389-92 Itexecwtes the standard GB/T3389-92
电动阀外形安装尺寸 Outline and sizes
电动阀外形及安装尺寸 Outline and sizes
| 型号 Type |
通径 DN(mm) |
A | B | C | D1 | D2 | D3 | E | T(kg) |
| DZF-65 | 65 | 254 | 200 | 495 | 185 | 145 | 4×ф18 | 20 | 38 |
| DZF-80 | 80 | 254 | 200 | 510 | 200 | 160 | 8×ф18 | 22 | 42 |
| DZF-100 | 100 | 298 | 219 | 530 | 220 | 180 | 8×ф18 | 24 | 56 |
| DZF-125 | 125 | 328 | 254 | 560 | 250 | 210 | 8×ф18 | 24 | 63 |
| DZF-150 | 150 | 368 | 289 | 600 | 285 | 240 | 8×ф23 | 24 | 88 |
| DZF-200 | 200 | 454 | 367 | 693 | 340 | 295 | 8×ф23 | 26 | 114 |
| DZF-250 | 250 | 558 | 439 | 742 | 395 | 350 | 12×ф23 | 28 | 186 |
| DZF-300 | 300 | 668 | 514 | 805 | 445 | 400 | 12×ф23 | 28 | 253 |
| DZF-350 | 350 | 738 | 569 | 830 | 505 | 460 | 16×ф23 | 30 | 315 |
| DZF-400 | 400 | 832 | 631 | 954 | 565 | 515 | 16×ф27 | 32 | 449 |
法兰标准 JIS B2212-1999.10K预留接线、
