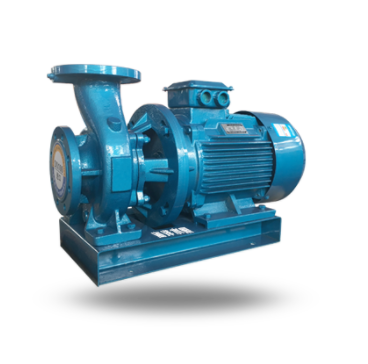

ISW、ISWR、ISWH卧式单级单吸管道离心泵系根据IS型、IR型离心泵之性能参数，参照ISO2858标准，采用水力模型进行优化设计而成。是理想的新一代高效节能卧式泵产品。
产品特点
1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。
4、故障率低：结构简单合理，关键部分采用高品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
7、ISW卧式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市供水,高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
8、ISWR卧式热水管道离心泵广泛适用于:冶金,化工,纺织,造纸,以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度T≤120℃。
9、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
10、ISWB卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体，被输送介质温度为-20℃～+120℃。
产品用途
1、ISW型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、暖通制冷循环、浴室暖水循环增压,以及各种给水设备、锅炉的配套。供输送清水或物理、化学性质类似清水的其它液体之用、使用温度不高于85℃。
2、ISWR型泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房来暖循环等场合，使用温度不高于120 ℃ 。
3、ISWD型泵适应要求环境噪声很低的场合，使用温度不高于100℃。
使用条件
1、 吸入压力≤1.0Mpa,或泵系统工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃,相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
注：如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。
适用范围
1、系统高工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa(泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造泵的过流部件和联接部件时采用铸钢)
2、输送介质为清水或物理化学性质类似清水的其它液体。
3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。
结构示意图
 |
序号
|
名称
|
序号
|
名称
|
|
1
|
泵体
|
6
|
挡水圈
|
|
|
2
|
叶轮
|
7
|
螺塞
|
|
|
3
|
叶轮螺母
|
8
|
底座
|
|
|
4
|
机械密封
|
9
|
电机
|
|
|
5
|
泵盖
|
|
|
型谱图
 |
性能参数
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
25-110
|
25
|
2.8
4 5.2 |
0.78
1.11 1.44 |
16
15 13.5 |
34
42 41 |
2900
|
0.55
|
2.3
|
26
|
|
25-125
|
25
|
2.8
4 5.2 |
0.78
1.11 1.44 |
20.6
20 18 |
28
36 35 |
2900
|
0.75
|
2.3
|
28
|
|
25-125A
|
25
|
2.5
3.6 4.6 |
0.69
1.0 1.28 |
17
16 14.4 |
35
|
2900
|
0.55
|
2.3
|
27
|
|
25-160
|
25
|
2.8
4 5.2 |
0.78
1.11 1.44 |
33
32 30 |
24
32 33 |
2900
|
1.5
|
2.3
|
39
|
|
25-160A
|
25
|
2.6
3.7 4.9 |
0.12
1.03 1.36 |
29
28 26 |
31
|
2900
|
1.1
|
2.3
|
34
|
|
32-100
|
32
|
3.5
5 6.5 |
0.97
0.39 1.8 |
13.2
12.5 11.3 |
40
44 42 |
2900
|
0.75
|
2.3
|
28
|
|
32-125
|
32
|
3.5
5 6.5 |
0.97
0.39 1.8 |
22
20 18 |
40
44 42 |
2900
|
0.75
|
2.3
|
28
|
|
32-125A
|
32
|
3.1
4.5 5.8 |
0.86
1.25 1.61 |
17.6
16 14.4 |
43
|
2900
|
0.75
|
2.3
|
28
|
|
32-160
|
32
|
3.5
5 6.5 |
0.97
0.39 1.8 |
33.2
32 30.2 |
48
54 53 |
2900
|
1.5
|
2.0
|
39
|
|
32-160A
|
32
|
3.1
4.5 5.8 |
0.86
1.25 1.61 |
29
28 26.3 |
48
54 53 |
2900
|
1.1
|
2.0
|
39
|
|
32-200
|
32
|
3.5
5 6.5 |
0.97
0.39 1.8 |
50.5
50 48 |
34
40 42 |
2900
|
3
|
2.0
|
77
|
|
32-200A
|
32
|
2.8
4 5.2 |
0.78
1.11 1.44 |
44.6
44 42.7 |
34
40 42 |
2900
|
2.2
|
2.0
|
74
|
|
32-100(I)
|
32
|
4.4
6.3 8.3 |
1.22
1.75 2.32 |
13.2
12.5 11.3 |
48
54 53 |
2900
|
0.75
|
2.0
|
32
|
|
32-100(I)A
|
32
|
4.4
6.3 8.3 |
1.22
1.75 2.32 |
13.2
12.5 11.3 |
48
54 53 |
2900
|
0.75
|
2.0
|
32
|
|
32-125(I)
|
32
|
4.4
6.3 8.3 |
1.22
1.75 2.32 |
22
20 18 |
48
54 53 |
2900
|
1.1
|
2.3
|
34
|
|
32-125(I)A
|
32
|
4.4
6.3 8.3 |
1.22
1.75 2.32 |
17.6
16 14.4 |
40
45 41 |
2900
|
0.75
|
2.3
|
33
|
|
32-160(I)
|
32
|
4.4
6.3 8.3 |
1.22
1.75 2.32 |
33.2
32 30.2 |
34
40 42 |
2900
|
2.2
|
2.0
|
47
|
|
32-160(I)A
|
32
|
4.1
5.9 7.8 |
1.14
1.64 2.17 |
29
28 26.3 |
34
39 39 |
2900
|
1.5
|
2.3
|
43
|
|
32-160(I)B
|
32
|
3.8
5.5 7.2 |
1.06
1.53 2.0 |
25.5
24 22.5 |
34
38 37 |
2900
|
1.1
|
2.3
|
38
|
|
32-200(I)
|
32
|
4.4
6.3 8.3 |
1.22
1.75 2.32 |
50.5
50 48 |
26
33 35 |
2900
|
4
|
2.0
|
43
|
|
32-200(I)A
|
32
|
4.1
5.9 7.8 |
1.14
1.64 2.17 |
45
44 42 |
26
31 30 |
2900
|
3
|
2.3
|
62
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
40-100
|
40
|
4.4
6.3 8.3 |
1.22
1.75 2.31 |
13.2
12.5 11.3 |
48
54 53 |
2900
|
0.55
|
2.3
|
32
|
|
40-100A
|
40
|
3.9
5.6 7.4 |
1.08
1.56 2.06 |
10.6
10 9 |
52
|
2900
|
0.37
|
2.3
|
32
|
|
40-125
|
40
|
4.4
6.3 8.3 |
1.22
1.75 2.31 |
21
20 18 |
41
46 43 |
2900
|
1.1
|
2.3
|
34
|
|
40-125A
|
40
|
3.9
5.6 7.4 |
1.08
1.56 2.06 |
17.6
16 14.4 |
40
45 41 |
2900
|
0.75
|
2.3
|
33
|
|
40-160
|
40
|
4.4
6.3 8.3 |
1.22
1.75 2.31 |
33
32 30 |
35
40 40 |
2900
|
2.2
|
2.3
|
47
|
|
40-160A
|
40
|
4.1
5.9 7.8 |
1.14
1.64 2.17 |
29
28 26.3 |
34
39 39 |
2900
|
1.5
|
2.3
|
43
|
|
40-160B
|
40
|
3.8
5.5 7.2 |
1.06
1.53 2.0 |
25.5
24 22.5 |
34
38 37 |
2900
|
1.1
|
2.3
|
38
|
|
40-200
|
40
|
4.4
6.3 8.3 |
1.22
1.75 2.31 |
51
50 48 |
26
33 32 |
2900
|
4
|
2.3
|
74
|
|
40-200A
|
40
|
4.1
5.9 7.8 |
1.14
1.64 2.17 |
45
44 42 |
26
31 30 |
2900
|
3
|
2.3
|
62
|
|
40-200B
|
40
|
3.7
5.3 7.0 |
1.03
1.47 1.94 |
38
36 34.5 |
29
|
2900
|
2.2
|
2.3
|
52
|
|
40-250
|
40
|
4.4
6.3 8.3 |
1.22
1.75 2.31 |
82
80 74 |
24
28 28 |
2900
|
7.5
|
2.3
|
105
|
|
40-250A
|
40
|
4.1
5.9 7.8 |
1.14
1.64 2.17 |
72
70 65 |
24
28 27 |
2900
|
5.5
|
2.3
|
98
|
|
40-250B
|
40
|
3.8
5.5 7.0 |
1.06
1.53 1.94 |
61.5
60 56 |
23
27 26 |
2900
|
4
|
2.3
|
77
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
40-100(I)
|
40
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
13.2
12.5 11.3 |
55
62 60 |
2900
|
1.1
|
2.3
|
34
|
|
40-100(I)A
|
40
|
8
11 14.5 |
2.22
3.05 4.03 |
10.6
10 9 |
60
|
2900
|
0.75
|
2.3
|
32
|
|
40-125(I)
|
40
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
21.2
20 17.8 |
49
58 57 |
2900
|
1.5
|
2.3
|
38
|
|
40-125(I)A
|
40
|
8
11 14.5 |
2.22
3.05 4.03 |
17
16 14 |
57
|
2900
|
1.1
|
2.3
|
33
|
|
40-160(I)
|
40
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
33
32 30 |
45
52 51 |
2900
|
3
|
2.3
|
56
|
|
40-160(I)A
|
40
|
8.2
11.7 15.2 |
2.28
3.25 4.22 |
29
28 26 |
44
51 50 |
2900
|
2.2
|
2.3
|
47
|
|
40-160(I)B
|
40
|
7.3
10.4 13.5 |
2.38
2.89 3.75 |
23
22 20.5 |
50
|
2900
|
1.5
|
2.3
|
43
|
|
40-200(I)
|
40
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
51.2
50 48 |
38
46 46 |
2900
|
5.5
|
2.3
|
85
|
|
40-200(I)A
|
40
|
8.3
11.7 15.3 |
2.31
3.25 4.25 |
45.0
44 42 |
37
45 45 |
2900
|
4
|
2.3
|
75
|
|
40-200(I)B
|
40
|
7.5
10.6 13.8 |
2.08
2.94 3.83 |
37
36 34 |
44
|
2900
|
3
|
2.3
|
63
|
|
40-250(I)
|
40
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
81.2
80 77.5 |
31
38 40 |
2900
|
11
|
2.3
|
145
|
|
40-250(I)A
|
40
|
8.2
11.6 15.2 |
2.28
3.22 4.22 |
71.0
70 68 |
38
|
2900
|
7.5
|
2.3
|
95
|
|
40-250(I)B
|
40
|
7.6
10.8 14 |
2.11
3.0 3.89 |
61.4
60 58 |
37
|
2900
|
7.5
|
2.3
|
94
|
|
40-250(I)C
|
40
|
7.1
10.0 13.1 |
1.97
2.78 3.64 |
53.2
52 50.4 |
36
|
2900
|
5.5
|
2.3
|
88
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
50-100
|
50
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
13.6
12.5 11.3 |
55
62 60 |
2900
|
1.1
|
2.3
|
36
|
|
50-100A
|
50
|
8
11 14.5 |
2.22
3.05 4.03 |
11
10 9 |
60
|
2900
|
0.75
|
2.3
|
35
|
|
50-125
|
50
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
21.5
20 17.8 |
49
58 57 |
2900
|
1.5
|
2.3
|
43
|
|
50-125A
|
50
|
8
11 14.5 |
2.22
3.05 4.03 |
17
16 14 |
57
|
2900
|
1.1
|
2.3
|
38
|
|
50-160
|
50
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
33
32 30 |
45
52 51 |
2900
|
3
|
2.3
|
59
|
|
50-160A
|
50
|
8.2
11.7 15.2 |
2.28
3.25 4.22 |
29
28 26 |
44
51 50 |
2900
|
2.2
|
2.3
|
51
|
|
50-160B
|
50
|
7.3
10.4 13.5 |
2.38
2.89 3.75 |
23
22 20.5 |
50
|
2900
|
1.5
|
2.3
|
47
|
|
50-200
|
50
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
52
50 48 |
38
46 46 |
2900
|
5.5
|
2.3
|
101
|
|
50-200A
|
50
|
8.3
11.7 15.3 |
2.31
3.25 4.25 |
45.8
44 42 |
37
45 45 |
2900
|
4
|
2.3
|
80
|
|
50-200B
|
50
|
7.5
10.6 13.8 |
2.08
2.94 3.83 |
37
36 34 |
44
|
2900
|
3
|
2.3
|
68
|
|
50-250
|
50
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
82
80 77.5 |
29
38 40 |
2900
|
11
|
2.3
|
160
|
|
50-250A
|
50
|
8.2
11.6 15.2 |
2.28
3.22 4.22 |
71.5
70 68 |
38
|
2900
|
7.5
|
2.3
|
115
|
|
50-250B
|
50
|
7.6
10.8 14 |
2.11
3.0 3.89 |
61.4
60 58 |
37
|
2900
|
7.5
|
2.3
|
114
|
|
50-250C
|
50
|
7.1
10.0 13.1 |
1.97
2.78 3.64 |
53.2
52 50.4 |
36
|
2900
|
5.5
|
2.3
|
108
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
50-100(I)
|
50
|
17.5
25 32.5 |
4.86
6.94 9.03 |
13.7
12.5 10.5 |
67
69 69 |
2900
|
1.5
|
2.5
|
41
|
|
50-100(I)A
|
50
|
15.6
22.3 29 |
4.3
6.19 8.1 |
11
10 8.4 |
65
67 68 |
2900
|
1.1
|
2.5
|
36
|
|
50-125(I)
|
50
|
17.5
25 32.5 |
4.86
6.94 9.03 |
21.5
20 18 |
60
68 67 |
2900
|
3
|
2.5
|
56
|
|
50-125(I)A
|
50
|
15.6
22.3 29 |
4.33
6.19 8.1 |
17
16 13.6 |
58
66 65 |
2900
|
2.2
|
2.5
|
48
|
|
50-160(I)
|
50
|
17.5
25 32.5 |
4.68
6.94 9.03 |
34.4
32 27.5 |
54
63 60 |
2900
|
4
|
2.5
|
72
|
|
50-160(I)A
|
50
|
16.4
23.4 30.4 |
4.56
6.5 8.44 |
30
28 24 |
54
62 59 |
2900
|
4
|
2.5
|
71
|
|
50-160(I)B
|
50
|
15.0
21.6 28 |
4.17
6.0 7.78 |
26
24 20.6 |
58
|
2900
|
3
|
2.5
|
59
|
|
50-200(I)
|
50
|
17.5
25 32.5 |
4.86
6.94 9.03 |
52.7
50 45.5 |
49
58 59 |
2900
|
7.5
|
2.5
|
108
|
|
50-200(I)A
|
50
|
16.4
23.5 30.5 |
4.56
6.53 8.47 |
46.4
44 40 |
48
57 58 |
2900
|
7.5
|
2.5
|
107
|
|
50-200(I)B
|
50
|
15.2
21.8 28.3 |
4.22
6.06 7.86 |
40
38 34.5 |
55
|
2900
|
5.5
|
2.5
|
100
|
|
50-250(I)
|
50
|
17.5
25 32.5 |
4.86
6.94 9.03 |
82
80 76.5 |
39
50 52 |
2900
|
15
|
2.5
|
175
|
|
50-250(I)A
|
50
|
16.4
23.4 30.5 |
4.56
6.5 8.47 |
71.5
70 67 |
39
50 52 |
2900
|
11
|
2.5
|
165
|
|
50-250(I)B
|
50
|
15
21.6 28 |
4.17
6.0 7.78 |
61
60 57.4 |
38
49 54 |
2900
|
11
|
2.5
|
165
|
|
50-315(I)
|
50
|
17.5
25 32.5 |
4.86
6.94 9.03 |
128
125 122 |
30
40 44 |
2900
|
30
|
2.5
|
310
|
|
50-315(I)A
|
50
|
16.6
23.7 31 |
4.61
6.58 8.6 |
115
113 110 |
30
40 44 |
2900
|
22
|
2.5
|
245
|
|
50-315(I)B
|
50
|
15.7
22.5 29.2 |
4.36
6.25 8.0 |
103
101 98 |
39
|
2900
|
18.5
|
2.5
|
215
|
|
50-315(I)C
|
50
|
14.4
20.6 26.8 |
4.0
5.72 7.44 |
86
85 83 |
38
|
2900
|
15
|
2.5
|
195
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
65-100
|
65
|
17.5
25 32.5 |
4.86
6.94 9.03 |
13.7
12.5 10.5 |
67
69 69 |
2900
|
1.5
|
2.5
|
46
|
|
65-100A
|
65
|
15.6
22.3 29 |
4.3
6.19 8.1 |
11
10 8.4 |
65
67 68 |
2900
|
1.1
|
2.5
|
41
|
|
65-125
|
65
|
17.5
25 32.5 |
4.86
6.94 9.03 |
21.5
20 18 |
60
68 67 |
2900
|
3
|
2.5
|
58
|
|
65-125A
|
65
|
15.6
22.3 29 |
4.33
6.19 8.1 |
17
16 14.4 |
58
66 65 |
2900
|
2.2
|
2.5
|
49
|
|
65-160
|
65
|
17.5
25 32.5 |
4.86
6.94 9.03 |
34.4
32 27.5 |
54
63 60 |
2900
|
4
|
2.5
|
75
|
|
65-160A
|
65
|
16.4
23.4 30.4 |
4.56
6.5 8.44 |
30
28 24 |
54
62 59 |
2900
|
4
|
2.5
|
75
|
|
65-160B
|
65
|
15.0
21.6 28 |
4.17
6.0 7.78 |
26
24 20.6 |
58
|
2900
|
3
|
2.5
|
63
|
|
65-200
|
65
|
17.5
25 32.5 |
4.86
6.94 9.03 |
52.7
50 45.5 |
49
58 59 |
2900
|
7.5
|
2.5
|
107
|
|
65-200A
|
65
|
16.4
23.5 30.5 |
4.56
6.53 8.47 |
46.4
44 40 |
48
57 58 |
2900
|
7.5
|
2.5
|
107
|
|
65-200B
|
65
|
15.2
21.8 28.3 |
4.22
6.06 7.86 |
40
38 34.5 |
55
|
2900
|
5.5
|
2.5
|
100
|
|
65-250
|
65
|
17.5
25 32.5 |
4.86
6.94 9.03 |
82
80 76.5 |
39
50 52 |
2900
|
15
|
2.5
|
180
|
|
65-250A
|
65
|
16.4
23.4 30.5 |
4.56
6.5 8.47 |
71.5
70 67 |
39
50 52 |
2900
|
11
|
2.5
|
170
|
|
65-250B
|
65
|
15
21.6 28 |
4.17
6.0 7.78 |
61
60 57.4 |
38
49 54 |
2900
|
11
|
2.5
|
170
|
|
65-315
|
65
|
17.5
25 32.5 |
4.86
6.94 9.03 |
127
125 122 |
32
40 44 |
2900
|
30
|
2.5
|
320
|
|
65-315A
|
65
|
16.6
23.7 31 |
4.61
6.58 8.6 |
115
113 110 |
32
40 44 |
2900
|
22
|
2.5
|
255
|
|
65-315B
|
65
|
15.7
22.5 29.2 |
4.36
6.25 8.0 |
103
101 98 |
39
|
2900
|
18.5
|
2.5
|
225
|
|
65-315C
|
65
|
14.4
20.6 26.8 |
4.0
5.72 7.44 |
86
85 83 |
38
|
2900
|
15
|
2.5
|
205
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
65-100(I)
|
65
|
35
50 65 |
9.72
13.9 18.1 |
13.8
12.5 10 |
67
73 70 |
2900
|
3
|
3.0
|
63
|
|
65-100(I)A
|
65
|
31.3
44.7 58 |
8.7
12.4 16.1 |
11
10 8 |
66
72 69 |
2900
|
2.2
|
3.0
|
53
|
|
65-125(I)
|
65
|
35
50 65 |
9.72
13.9 18.1 |
22
20 17 |
67
72.5 70 |
2900
|
5.5
|
3.0
|
99
|
|
65-125(I)A
|
65
|
31.3
44.7 58 |
8.7
12.5 16.1 |
17.5
16 13.6 |
66
71 69 |
2900
|
4
|
3.0
|
78
|
|
65-160(I)
|
65
|
35
50 65 |
9.72
13.9 18.1 |
35
32 28 |
63
71 70 |
2900
|
7.5
|
3.0
|
103
|
|
65-160(I)A
|
65
|
32.7
46.7 61 |
9.1
13.0 16.9 |
30.6
28 24 |
62
70 69 |
2900
|
7.5
|
3.0
|
103
|
|
65-160(I)B
|
65
|
30.3
43.3 56.3 |
8.4
12.0 15.6 |
26
24 21 |
69
|
2900
|
5.5
|
3.0
|
97
|
|
65-200(I)
|
65
|
35
50 65 |
9.72
13.9 18.1 |
53.5
50 46 |
55
67 68 |
2900
|
15
|
3.0
|
176
|
|
65-200(I)A
|
65
|
32.8
47 61 |
9.1
13.1 16.9 |
47
44 40 |
54
66 67 |
2900
|
11
|
3.0
|
166
|
|
65-200(I)B
|
65
|
30.5
43.5 56.6 |
8.5
12.1 15.7 |
40.6
38 33.4 |
65
|
2900
|
7.5
|
3.0
|
114
|
|
65-250(I)
|
65
|
35
50 65 |
9.72
13.9 18.1 |
83
80 72 |
52
59 60 |
2900
|
22
|
3.0
|
235
|
|
65-250(I)A
|
65
|
32.5
46.7 61 |
9.0
13.0 16.9 |
73
70 63 |
52
59 60 |
2900
|
18.5
|
3.0
|
205
|
|
65-250(I)B
|
65
|
30
43.3 56 |
8.3
12.0 15.6 |
62
60 54 |
58
|
2900
|
15
|
3.0
|
180
|
|
65-315(I)
|
65
|
35
50 65 |
9.72
13.9 18.1 |
128
125 121 |
44
54 57 |
2900
|
37
|
3.0
|
350
|
|
65-315(I)A
|
65
|
32.5
46.5 60.5 |
9.0
12.9 16.8 |
112.6
110 106.4 |
43
54 57 |
2900
|
30
|
3.0
|
335
|
|
65-315(I)B
|
65
|
31
44.5 58 |
8.6
12.4 16.1 |
102.5
100 98 |
53
|
2900
|
30
|
3.0
|
335
|
|
65-315(I)C
|
65
|
29
41 53.6 |
8.1
11.4 14.9 |
87
85 83 |
51
|
2900
|
22
|
3.0
|
270
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
80-100
|
80
|
35
50 65 |
9.72
13.9 18.1 |
13.8
12.5 10 |
67
73 70 |
2900
|
3
|
3.0
|
63
|
|
80-100A
|
80
|
31.3
44.7 58 |
8.7
12.5 16.1 |
11
10 8 |
66
72 69 |
2900
|
2.2
|
3.0
|
54
|
|
80-125
|
80
|
35
50 65 |
9.72
13.9 18.1 |
22
20 17 |
67
72.5 70 |
2900
|
5.5
|
3.0
|
99
|
|
80-125A
|
80
|
31.3
45 58 |
8.7
12.5 16.1 |
17.5
16 13.6 |
66
71 69 |
2900
|
4
|
3.0
|
79
|
|
80-160
|
80
|
35
50 65 |
9.72
13.9 18.1 |
35
32 28 |
63
71 70 |
2900
|
7.5
|
3.0
|
105
|
|
80-160A
|
80
|
32.7
46.7 61 |
9.1
13.0 16.9 |
30.6
28 24 |
62
70 69 |
2900
|
7.5
|
3.0
|
105
|
|
80-160B
|
80
|
30.3
43.3 56.3 |
8.4
12.0 15.6 |
26
24 21 |
69
|
2900
|
5.5
|
3.0
|
98
|
|
80-200
|
80
|
35
50 65 |
9.72
13.9 18.1 |
53.5
50 46 |
55
67 68 |
2900
|
15
|
3.0
|
175
|
|
80-200A
|
80
|
32.8
47 61 |
9.1
13.1 16.9 |
47
44 40 |
54
66 67 |
2900
|
11
|
3.0
|
165
|
|
80-200B
|
80
|
30.5
43.5 56.6 |
8.5
12.1 15.7 |
40.6
38 33.4 |
65
|
2900
|
7.5
|
3.0
|
115
|
|
80-250
|
80
|
35
50 65 |
9.72
13.9 18.1 |
83
80 72 |
52
59 60 |
2900
|
22
|
3.0
|
240
|
|
80-250A
|
80
|
32.5
46.7 61 |
9.0
13.0 16.9 |
73
70 63 |
52
59 60 |
2900
|
18.5
|
3.0
|
210
|
|
80-250B
|
80
|
30
43.3 56 |
8.3
12.0 15.6 |
62
60 54 |
58
|
2900
|
15
|
3.0
|
185
|
|
80-315
|
80
|
35
50 65 |
9.72
13.9 18.1 |
128
125 122 |
43
54 57 |
2900
|
37
|
3.0
|
355
|
|
80-315A
|
80
|
32.5
46.5 60.5 |
9.0
12.9 16.8 |
112.6
110 107.4 |
43
54 57 |
2900
|
30
|
3.0
|
340
|
|
80-315B
|
80
|
31
44.5 58 |
8.6
12.4 16.1 |
102.5
100 98 |
53
|
2900
|
30
|
3.0
|
340
|
|
80-315C
|
80
|
29
41 53.6 |
8.1
11.4 14.9 |
98
85 83 |
51
|
2900
|
22
|
3.0
|
275
|
|
80-350
|
80
|
35
50 65 |
9.72
13.9 18.1 |
146
150 142 |
55
66 67 |
2900
|
55
|
3.0
|
570
|
|
80-350A
|
80
|
31
44.5 58 |
8.6
12.4 16.1 |
138.4
142 134.8 |
65
|
2900
|
45
|
3.0
|
470
|
|
80-350B
|
80
|
29
41 53.6 |
8.1
11.4 14.9 |
131.4
135 127.8 |
63
|
2900
|
37
|
3.0
|
440
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
80-100(I)
|
80
|
70
100 130 |
19.4
27.8 36.1 |
13.6
12.5 11 |
66
76 75 |
2900
|
5.5
|
4.5
|
108
|
|
80-100(I)A
|
80
|
62.6
89 116 |
17.4
24.7 32.2 |
11
10 8.8 |
64
74 74 |
2900
|
4
|
4.5
|
87
|
|
80-125(I)
|
80
|
70
100 130 |
19.4
27.8 36.1 |
23.5
20 14 |
70
76 65 |
2900
|
11
|
4.5
|
163
|
|
80-125(I)A
|
80
|
62.6
89 116 |
17.4
24.7 32.2 |
19
16 11 |
68
74 65 |
2900
|
7.5
|
4.5
|
113
|
|
80-160(I)
|
80
|
70
100 130 |
19.4
27.8 36.1 |
36.5
32 24 |
70
76 65 |
2900
|
15
|
4.5
|
184
|
|
80-160(I)A
|
80
|
65.4
93.5 121.6 |
18.2
26.0 33.8 |
32
28 21 |
68
74 67 |
2900
|
11
|
4.5
|
174
|
|
80-160(I)B
|
80
|
60.6
86.6 112.5 |
16.8
24.1 31.3 |
72
24 18 |
72
|
2900
|
11
|
4.5
|
174
|
|
80-200(I)
|
80
|
70
100 130 |
19.4
27.8 36.1 |
54
50 42 |
65
74 73 |
2900
|
22
|
4.0
|
251
|
|
80-200(I)A
|
80
|
65.4
93.5 121.6 |
18.2
26.0 33.8 |
47.5
44 37 |
64
73 72 |
2900
|
18.5
|
4.0
|
220
|
|
80-200(I)B
|
80
|
61
87 113 |
16.9
24.2 31.4 |
41
38 32 |
71
|
2900
|
15
|
4.0
|
198
|
|
80-250(I)
|
80
|
70
100 130 |
19.4
27.8 36.1 |
87
80 68 |
62
69 68 |
2900
|
37
|
4.0
|
330
|
|
80-250(I)A
|
80
|
65.4
93.5 121.6 |
18.2
26.0 33.8 |
76
70 59.5 |
61
68 67 |
2900
|
30
|
4.0
|
315
|
|
80-250(I)B
|
80
|
61
87 113 |
16.9
24.2 31.4 |
65
60 51 |
66
|
2900
|
30
|
4.0
|
315
|
|
80-315(I)
|
80
|
70
100 130 |
19.4
27.8 36.1 |
132
125 114 |
55
66 67 |
2900
|
75
|
4.0
|
675
|
|
80-315(I)A
|
80
|
66.5
95 123.6 |
18.5
26.4 34.3 |
119
113 103 |
55
66 67 |
2900
|
55
|
4.0
|
535
|
|
80-315(I)B
|
80
|
63
90 117 |
17.5
25 32.5 |
106.6
101 92 |
65
|
2900
|
45
|
4.0
|
420
|
|
80-315(I)C
|
80
|
58
82 107 |
16.1
22.8 29.7 |
90
85 76 |
63
|
2900
|
37
|
4.0
|
366
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
100-100
|
100
|
70
100 130 |
19.4
27.8 36.1 |
13.6
12.5 11 |
66
76 75 |
2900
|
5.5
|
4.5
|
113
|
|
100-100A
|
100
|
62.6
89 116 |
17.4
47 32.2 |
11
10 8.8 |
64
74 74 |
2900
|
4
|
4.5
|
91
|
|
100-125
|
100
|
70
100 130 |
19.4
27.8 36.1 |
23.5
20 14 |
70
76 65 |
2900
|
11
|
4.5
|
169
|
|
100-125A
|
100
|
62.6
89 116 |
17.4
24.7 32.2 |
19
16 11 |
68
74 63 |
2900
|
7.5
|
4.5
|
118
|
|
100-160
|
100
|
70
100 130 |
19.4
27.8 36.1 |
36.5
32 24 |
70
76 65 |
2900
|
15
|
4.5
|
191
|
|
100-160A
|
100
|
65.4
93.5 121.6 |
18.2
26.0 33.8 |
32
28 21 |
68
74 67 |
2900
|
11
|
4.5
|
181
|
|
100-160B
|
100
|
60.6
86.6 112.5 |
16.8
24.1 31.3 |
27
24 18 |
72
|
2900
|
11
|
4.5
|
181
|
|
100-200
|
100
|
70
100 130 |
19.4
27.8 36.1 |
54
50 42 |
65
74 73 |
2900
|
22
|
4.0
|
245
|
|
100-200A
|
100
|
65.4
93.5 121.6 |
18.2
26.0 33.8 |
47.5
44 37 |
64
73 72 |
2900
|
18.5
|
4.0
|
215
|
|
100-200B
|
100
|
61
87 113 |
16.9
24.2 31.4 |
41
38 32 |
71
|
2900
|
15
|
4.0
|
193
|
|
100-250
|
100
|
70
100 130 |
19.4
27.8 36.1 |
37
80 68 |
62
69 68 |
2900
|
37
|
4.0
|
345
|
|
100-250A
|
100
|
65.4
93.5 121.6 |
18.2
26.0 33.8 |
76
70 59.5 |
61
68 67 |
2900
|
30
|
4.0
|
330
|
|
100-250B
|
100
|
61
87 113 |
16.9
24.2 31.4 |
65
60 51 |
66
|
2900
|
30
|
4.0
|
330
|
|
100-315
|
100
|
70
100 130 |
19.4
27.8 36.1 |
132
125 114 |
55
66 67 |
2900
|
75
|
4.0
|
689
|
|
100-315A
|
100
|
66.5
95 123.6 |
18.5
26.4 34.3 |
119
113 103 |
65
66 67 |
2900
|
55
|
4.0
|
549
|
|
100-315B
|
100
|
63
90 117 |
17.5
25 32.5 |
106.6
101 92 |
65
|
2900
|
45
|
4.0
|
439
|
|
100-315C
|
100
|
58
82 107 |
16.1
22.8 29.7 |
90
85 76 |
63
|
2900
|
37
|
4.0
|
385
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
100-100(I)
|
100
|
96
160 192 |
26.7
44.4 53.3 |
14
12.5 10 |
64
73 70 |
2900
|
11
|
4.5
|
115
|
|
100-125(I)
|
100
|
96
160 192 |
26.7
44.4 53.3 |
24
20 14 |
62
74 69 |
2900
|
15
|
4.5
|
168
|
|
100-125(I)A
|
100
|
84
140 168 |
23.3
39 46.7 |
20
17 12 |
64
72 68 |
2900
|
11
|
4.5
|
168
|
|
100-160(I)
|
100
|
96
160 192 |
26.7
44.4 53.3 |
36
32 27 |
69
79 75 |
2900
|
22
|
5.6
|
210
|
|
100-160(I)A
|
100
|
84
140 168 |
23.3
39 46.7 |
32
28 23.5 |
66
76 72 |
2900
|
18.5
|
5.0
|
210
|
|
100-200(I)
|
100
|
96
160 192 |
26.7
44.4 53.3 |
53
50 45 |
69
79 78 |
2900
|
37
|
5.2
|
402
|
|
100-200(I)A
|
100
|
84
140 168 |
23.3
39 46.7 |
48
45 40 |
64
74 73 |
2900
|
30
|
4.5
|
395
|
|
100-200(I)B
|
100
|
60
100 120 |
16.7
27.8 33.3 |
43
40 36 |
72
|
2900
|
22
|
4.5
|
360
|
|
100-250(I)
|
100
|
96
160 192 |
26.7
44.4 53.3 |
83
80 72 |
65
77 74 |
2900
|
55
|
4.8
|
560
|
|
100-250(I)A
|
100
|
84
140 168 |
23.3
39 46.7 |
75
72 65 |
60
72 69 |
2900
|
45
|
4.5
|
420
|
|
100-250(I)B
|
100
|
60
100 120 |
16.7
27.8 33.3 |
68
65 58 |
70
|
2900
|
37
|
4.5
|
400
|
|
100-350
|
100
|
60
100 120 |
16.7
27.8 33.3 |
153.6
150 142 |
72
57 74 |
2900
|
90
|
4.0
|
950
|
|
100-350A
|
100
|
61
87 113 |
16.9
24.2 31.4 |
145.6
142 134 |
75
|
2900
|
75
|
4.0
|
830
|
|
100-350B
|
100
|
58
82 107 |
16.1
22.8 29.7 |
138.6
135 127 |
75
|
2900
|
55
|
4.0
|
600
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
125-100
|
125
|
96
160 192 |
26.7
44.4 53.3 |
13
12.5 12 |
82
|
2900
|
11
|
4.0
|
180
|
|
125-100A
|
125
|
86
143 172 |
23.9
39.7 47.8 |
10.4
10 9.6 |
77
|
2900
|
7.5
|
4.0
|
125
|
|
125-125
|
125
|
96
160 192 |
26.7
44.4 53.3 |
22.6
20 17 |
80
|
2900
|
15
|
4.0
|
220
|
|
125-125A
|
125
|
86
143 172 |
23.9
39.7 47.8 |
18
16 13.6 |
77
|
2900
|
11
|
4.0
|
210
|
|
125-160
|
125
|
96
160 192 |
26.7
44.4 53.3 |
36
32 28 |
78
|
2900
|
22
|
4.0
|
265
|
|
125-160A
|
125
|
90
150 180 |
25
41.7 50 |
31.5
28 24.5 |
76
|
2900
|
18.5
|
4.0
|
230
|
|
125-160B
|
125
|
83
138 166 |
21.7
38.3 46.1 |
27
24 21 |
73
|
2900
|
15
|
4.0
|
215
|
|
125-200
|
125
|
96
160 192 |
26.7
44.4 53.3 |
55
50 46 |
77
|
2900
|
37
|
5.5
|
395
|
|
125-200A
|
125
|
90
150 180 |
25
41.7 50 |
48.4
44 40.5 |
76
|
2900
|
30
|
5.5
|
380
|
|
125-200B
|
125
|
83
138 166 |
21.7
38.3 46.1 |
41.3
37.5 34.5 |
75
|
2900
|
22
|
5.5
|
320
|
|
125-250
|
125
|
96
160 192 |
26.7
44.4 53.3 |
87
80 73 |
75
|
2900
|
55
|
5.0
|
580
|
|
125-250A
|
125
|
90
150 180 |
25
41.7 50 |
76
70 84 |
74
|
2900
|
45
|
5.5
|
490
|
|
125-250B
|
125
|
83
138 166 |
21.7
38.3 46.1 |
65
60 55 |
73
|
2900
|
37
|
5.5
|
430
|
|
125-315
|
125
|
96
160 192 |
26.7
44.7 53.3 |
133
125 119 |
70
|
2900
|
90
|
5.0
|
790
|
|
125-315A
|
125
|
90
150 180 |
25
41.7 50 |
117
110 104.6 |
70
|
2900
|
75
|
5.0
|
710
|
|
125-315B
|
125
|
86
143 172 |
23.9
39.7 47.8 |
106.4
100 95.2 |
69
|
2900
|
75
|
5.0
|
705
|
|
125-315C
|
125
|
80.5
134 161 |
22.4
37.2 44.7 |
96
88 86 |
67
|
2900
|
55
|
5.0
|
585
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
|
150-125
|
150
|
96
160 192 |
26.7
44.4 53.3 |
22.6
24 17 |
66
76 76 |
2900
|
11
|
4.0
|
210
|
|
150-125A
|
150
|
90
150 180 |
25
41.7 50 |
18
16 13.6 |
77
|
2900
|
7.5
|
4.0
|
130
|
|
150-160
|
150
|
96
160 192 |
26.7
44.4 53.3 |
36
32 27 |
75
|
2900
|
22
|
4.0
|
270
|
|
150-160A
|
150
|
90
150 180 |
25
41.7 50 |
32
28 23.5 |
76
|
2900
|
18.5
|
4.0
|
230
|
|
150-160B
|
150
|
84
140 168 |
23.3
39 46.7 |
27
24 21 |
73
|
2900
|
15
|
4.0
|
220
|
|
150-200
|
150
|
96
160 192 |
26.7
44.4 53.3 |
55
50 46 |
77
|
2900
|
37
|
5.5
|
395
|
|
150-200A
|
150
|
90
150 180 |
25
41.7 50 |
48.4
44 40.5 |
76
|
2900
|
30
|
5.5
|
380
|
|
150-200B
|
150
|
84
140 168 |
23.3
39 46.7 |
41
38 34 |
75
|
2900
|
22
|
4.0
|
275
|
|
150-250
|
150
|
140
200 260 |
38.9
55.6 72.2 |
87
80 73 |
75
|
2900
|
75
|
5.0
|
630
|
|
150-250A
|
150
|
131
187 243 |
36.4
51.9 67.5 |
76
70 84 |
74
|
2900
|
55
|
5.5
|
530
|
|
150-250B
|
150
|
121
173 225 |
33.5
48.1 62.5 |
65
60 55 |
73
|
2900
|
45
|
5.5
|
480
|
|
150-315
|
150
|
140
200 260 |
38.9
55.6 72.2 |
133
125 119 |
70
|
2900
|
110
|
5.0
|
1080
|
|
150-315A
|
150
|
131
187 243 |
36.4
51.9 67.5 |
117
110 104.6 |
70
|
2900
|
90
|
5.0
|
820
|
|
150-315B
|
150
|
121
173 225 |
33.5
48.1 62.5 |
106.4
100 95.2 |
69
|
2900
|
75
|
5.0
|
770
|
|
150-315C
|
150
|
112
160 208 |
31.3
44.4 57.8 |
96
88 86 |
67
|
2900
|
55
|
5.0
|
640
|
|
150-350
|
150
|
96
160 192 |
26.7
44.4 53.3 |
153.6
150 142.8 |
80
|
2900
|
110
|
5.5
|
970
|
|
150-350A
|
150
|
90
150 180 |
25
41.7 50 |
145.6
142 134.8 |
70
|
2900
|
90
|
5.2
|
790
|
|
150-350B
|
150
|
84
140 168 |
23.3
39 46.7 |
138.6
135 127.8 |
65
76 74 |
2900
|
75
|
5.5
|
705
|
|
型号
|
口径
|
流量
|
扬程
|
效率
|
转速
|
电机功率
|
必需汽蚀余量
|
重量
|
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
(NPSH)r
|
Kg
|
|
安装说明
1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。
附件安装方法
|
一、硬性联接
|
二、柔性联接
|
|||||||||||||||
 |
 |
|||||||||||||||
|
1
|
进口球阀
|
2
|
进口挠性接头
|
3
|
进口直管取压管
|
4
|
出口闸阀
|
1
|
进口球阀
|
2
|
进口挠性接头
|
3
|
进口直管取压管
|
4
|
出口闸阀
|
|
|
5
|
出口挠性接头
|
6
|
出口直管取压管
|
7
|
泵
|
8
|
泵底座
|
5
|
出口挠性接头
|
6
|
出口直管取压管
|
7
|
泵
|
8
|
泵底座
|
|
|
9
|
基础台
|
9
|
隔振器
|
10
|
基础台
|
|||||||||||
启动与停车
(一)起动前准备
1、用手拔转电机风叶,叶轮应无卡磨现象,转动灵活。
2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气阀。
3、用手盘动泵轴以使润滑液进入机械密封端面。
4、点动电机,确定转向是否正确。
(二)起动与运行
1、全开进口阀门,关闭吐出管路阀门。
2、接通电源,当泵达到正常转速后,再逐渐打开吐出管路上阀门,并调节到所需工况。
3、注意观察仪表读数,检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分,检查电机,轴承处温升≤70℃如果发现异常情况,应及时处理
(三)停车
1、逐渐关闭吐出管路阀门,切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂。
4、如长期停用,应将泵拆卸清洗,包管保管。
维护与保养
(一)运行中的维护与保养
1、进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
2、定时检查电机电流值,不得超过电机额定电流。
3、泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损件,机组大修期一般为一年。
(二)机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断损坏。
4、密封泄漏允差3滴/分,否则应检修。
易损件(机械密封及轴承)
|
电机功率
|
轴承
|
机械密封
|
|
0.18KW、0.12KW
|
201
|
104-12
|
|
0.25KW、0.37KW
|
202
|
104-14
|
|
0.55KW、0.75KW、1.1KW-2
|
204
|
109-18
|
|
1.1KW-4、 1.5KW、2.2KW-2
|
205
|
109-20
|
|
2.2KW-4、3KW
|
206
|
109-25
|
| 4KW |
306
|
109-25
|
| 5.5KW、7.5KW-2、7.5KW-4 |
308
|
109-25
|
|
11KW、15KW、 18.5KW-2、22KW-2
|
309
|
109-35
|
|
18.5KW-4、22KW-4
|
311
|
109-45
|
| 30KW、37KW-2 |
312
|
109-45
|
| 37KW-4、45KW |
313
|
109-45
|
| 55KW、75KW-2、90KW-2 |
314
|
109-55
|
管路损耗参考表
|
管径mm
|
流量(L/S)
|
|||||||||||||||||||||||
|
1
|
2
|
4
|
6
|
8
|
10
|
|
||||||||||||||||||
|
25
|
3.2
|
13
|
|
|
|
|
||||||||||||||||||
|
38
|
3.5
|
14
|
15
|
|
|
|
15
|
20
|
||||||||||||||||
|
50
|
0.8
|
3.1
|
13
|
29
|
|
|
|
|
25
|
30
|
||||||||||||||
|
65
|
|
0.8
|
3.2
|
7.1
|
13
|
20
|
|
|
|
|
40
|
50
|
||||||||||||
|
75
|
|
0.4
|
1.6
|
3.3
|
5.9
|
9.6
|
21.6
|
|
|
|
|
|
60
|
70
|
||||||||||
|
100
|
|
|
0.4
|
0.8
|
1.3
|
2.1
|
6.8
|
8.6
|
13
|
19.
|
|
|
|
|
80
|
90
|
||||||||
|
125
|
|
|
|
0.2
|
0.4
|
0.6
|
1.3
|
2.7
|
4.1
|
5.9
|
10.
|
|
|
|
|
|
100
|
110
|
||||||
|
150
|
|
|
|
|
0.1
|
0.2
|
0.5
|
1.1
|
1.6
|
2.3
|
4.2
|
6.4
|
9.4
|
|
|
|
|
|
120
|
130
|
||||
|
175
|
|
|
|
|
|
0.1
|
0.2
|
0.5
|
0.7
|
1.0
|
1.9
|
2.9
|
4.3
|
5.8
|
7.7
|
9.6
|
|
|
|
|
140
|
160
|
||
|
200
|
|
|
|
|
|
0.1
|
0.2
|
0.3
|
0.5
|
0.9
|
1.5
|
2.1
|
2.9
|
3.7
|
4.7
|
6.1
|
7.2
|
8.5
|
|
|
|
180
|
200
|
|
|
250
|
|
|
|
|
|
0.1
|
0.1
|
0.2
|
0.3
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
1.9
|
2.3
|
2.8
|
3.3
|
3.7
|
4.9
|
5.2
|
|
||
|
300
|
|
|
|
|
|
0.1
|
0.1
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
0.9
|
1.1
|
1.3
|
1.5
|
2.0
|
2.4
|
3.0
|
||||
阀及弯管折合直管长度
|
种类
|
折合直管直径倍数
|
备注
|
|
全开闸阀
|
12
|
未畅开加倍
|
|
标准弯管
|
25
|
|
|
逆止阀
|
100
|
|
|
底阀
|
100
|
部分堵塞加倍
|
一定管路直么之流量限制
|
管路直径
|
流量
|
流速
|
管路直径
|
流量
|
流速
|
|
|
mm
|
L/S
|
m/s
|
mm
|
L/S
|
m/s
|
|
|
25
|
1
|
2.04
|
125
|
30.0
|
2.44
|
|
|
38
|
2.5
|
1.69
|
150
|
43.0
|
2.45
|
|
|
50
|
4.17
|
2.12
|
175
|
60.0
|
2.49
|
|
|
65
|
6.67
|
2.01
|
200
|
83.3
|
2.69
|
|
|
75
|
10.0
|
2.26
|
250
|
133.3
|
2.72
|
|
|
100
|
18.4
|
2.33
|
300
|
192.0
|
2.71
|
故障原因及排除方法
|
故障现象
|
可能产生的原因
|
排除方法
|
|
1、水泵不出水
|
a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。
b、电机运行方向不对,电机缺相转速很慢。 c、吸入管漏气。 d、泵没灌满液体,泵腔内有空气。 e、进口供水不足,吸程过高,底阀漏水。 f、管路阻力过大,泵选型不当。 |
a、检查,去除阻塞物
b、调整电机方向,坚固电机接线 c、拧紧各密封面,排除空气 d、打开泵上盖或打开排气阀排尽空气 e、停机检查、调整(并网自来水管和带吸程使用易出现此现象 f、减少管路弯道,重新选泵。 |
|
2、水泵流量不足
|
a、先按1.原因检查。
b、管道、泵流产叶轮部分阻塞、水垢沉积、阀门开度不足 c、电压偏低 d、叶轮磨损 |
a、先按1.排除
b、去除阻塞物重新调整阀门开度。 c、稳压。 d、更换叶轮。 |
|
3、功率过大
|
a、超过额定流量使用。
b、吸程过高。 c、泵轴承磨损。 |
a、调节流量关小出口阀门。
b、降低 c、更换叶轮 |
|
4、杂音振动
|
a、管路支撑不稳。
b、液体混有气体。 c、产生汽蚀。 d、轴承损坏。 e、 电机超载发热运行。 |
a、稳固管路
b、提高吸入压力、排气 c、降低真空度 d、更换轴承 e、搞整按5。 |
|
5、电机发热
|
a、流量过大、超载运行。
b、碰擦。 c、电机轴承损坏。 d、电压不足。 |
a、关小出口阀。
b、检查排除。 c、更换轴承。 d、稳压。 |
|
6、水泵漏水
|
a、机械密封磨损。
b、水泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。 |
a、更换。
b、焊补或更换。 c、修整。 d、坚固。 |
15021615632
