不锈钢截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。
|
产 品： |

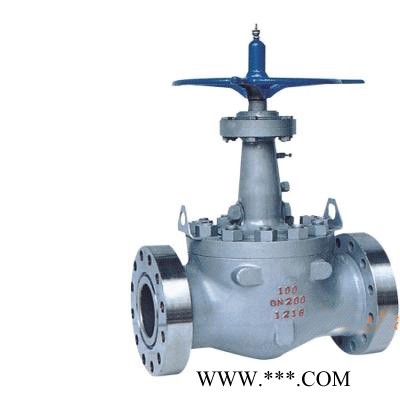

不锈钢法兰截止阀 |
|
型 号： |
J41W-R |
|
规 格： |
DN15-DN300 |
|
品 牌： |
滨工阀门有限公司 |
|
单 价： |
555.00元/台 |
|
最小起订量： |
1 台 |
|
供货总量： |
1000 台
|
【阀门概述】：
滨工阀门有限公司专业生产的【J41W不锈钢法兰截止阀】阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。不锈钢法兰截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。法兰连接的截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
【阀门特点】：
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
【产品技术参数】：
|
型号 |
公称压力 |
试验压力 |
工作温度(℃) |
适用介质 |
||
|
强度(水)(Mpa) |
密封(水)空气(Mpa) |
低压密封空气(Mpa) |
||||
|
J41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
J41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
|
ACETIC ACID |
||||||
|
醋酸类 |
||||||
|
NITRIV ACID |
||||||
|
硝酸类 |
||||||
|
J41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETIC ACID |
|
J41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
【结构图片】：
【产品零部件材料】：
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
阀杆 |
ZG1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
压盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
【阀门外形及连接尺寸】：
|
型 号 |
公称通径 |
尺 寸(mm) |
|||||||
|
J41W-16P(R) |
L |
D |
D1 |
D2 |
b-f |
z-φd |
|
|
|
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
195 |
100 |
|
|
20 |
150 |
105 |
75 |
55 |
14-2 |
4-14 |
215 |
120 |
|
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4-14 |
240 |
140 |
|
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-18 |
250 |
160 |
|
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-18 |
285 |
200 |
|
|
50 |
230 |
160 |
125 |
100 |
16-3 |
4-18 |
300 |
220 |
|
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4-18 |
345 |
240 |
|
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
350 |
280 |
|
|
100 |
350 |
215 |
180 |
155 |
20-3 |
8-18 |
410 |
320 |
|
|
125 |
400 |
245 |
210 |
185 |
22-3 |
8-18 |
470 |
350 |
|
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
495 |
400 |
|
|
200 |
600 |
335 |
295 |
265 |
26-3 |
12-23 |
580 |
450 |
|
|
250 |
650 |
405 |
355 |
320 |
30-3 |
12-25 |
680 |
550 |
|
|
300 |
750 |
460 |
410 |
375 |
30-3 |
12-25 |
850 |
600 |
|
