标准 | 英标 |
---|---|
材质 | 不锈钢 |
工作温度 | 常温 |
公称通径 | 0-25mm |
规格 | 6mm 8mm 12mm |
结构形式 | 弹簧式 |
连接形式 | 卡套 |
流动方向 | 单向 |
驱动方式 | 水力控制 |
适用介质 | 气体 油 水 |
形态 | 角式 |
用途 | 泄压 |
压力环境 | 高压 |
阀瓣开启高度 | 微启式安全阀 |
阀体构造 | 封闭式 |
品牌 | XYLTLOK |
型号 | RVH |
加工定制 | 否 |
通道位置 | 直角式 |
应用
??RVH与RV系列安全阀是比例泄荷阀,当压力升高时它逐渐打开,因此它们在给定的压力上升(累积) 时没有容量,其他标准来进行检定。一些系统应用需要安全阀来准则,所以系统设计者和用户何时以及这些阀是否符合准则。
操作
■ 当系统压力达到设定压力时安全阀打开,当系统压力跌落至设定压力以下时关闭。
■ 安全阀选择和安装覆盖所需设定压力的弹簧,并将相应的标签贴于帽盖上。
■ 对于在一段时间内未起用的阀门,初始卸荷压力可能会比设定压力高。

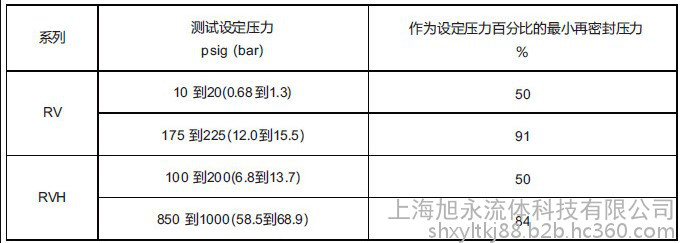

■ 设定压力和再密封压力
? 设定压力是有流体流出时的上游压力。室温下,初始卸荷完成后,每个阀门的设定压力在± 5 % 范围内可重复。
? 再密封压力是无流体流出时的上游压力、再密封压力总是低于设定压力
测试
每个系列比例卸荷阀都要经过设定性能和再密封性能测试。
背压
■ 高压阀(RVH)
? 通过这些高压阀的设计使系统背压的影响减小。
■ 低压阀(RV)
? 系统背压会增加阀的设定压力。为了进行补偿、将背压乘以0.8 并把得到的结果从所需的设定压力中减去。
? 当背压等于气压时、应用所得到的结果来预设阀。
? 例如:所需的设定压力是120 psig. 系统背压是40 psig。
? 步骤1. 将背压乘以0.8。40 psig X 0.8 = 32 psig.
? 步骤2. 将结果从所需的设定压力中减去。120 psig – 32 psig = 88 psig.
? 步骤3. 把比例卸荷阀预设于88 psig.

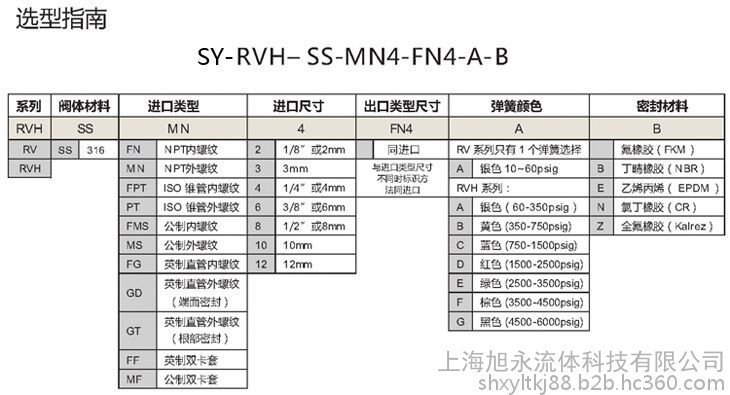

RVH 系列
■ 用于液体或气体
■ 设定压力:7种弹簧可供选择,整定压力的选择范围,3.4至414bar(50至6000psig)
■ 内通径:3.6mm
■ 平衡阀杆设计,背压对整定压力的影响
■ 工作温度:-23℃至148℃(-10°F至300°F)
■ 调节式阀帽盖,可调节整定压力
■ 松丝孔可保持设定好的整定压力
■ 多种密封件材料可供选择
■ 标签标示整定压力的范围
■ 当整定压力低于1500psig时可选择人工
? 控制手柄,手柄可以打开阀而不改变整定压力
■ 接口尺寸:
? 1/4”至1/2”,6 至12 mm 双卡套
? 1/4”至1/2”螺纹
RV 系列
■ 用于液体或气体
■ 设定压力:10 至60psig(0.68 至3.9bar)
■ 内通径:4.0mm
■ 预设压力= 所需压力-0.8* 背压
■ 工作温度:-23 ℃至148 ℃ (-10 ° F 至300 ° F )
■ 调节式阀帽盖,可调节整定压力
■ 松丝孔可保持设定好的整定压力
■ 多种密封件材料可供选择
■ 标签标示开启压力的范围
■ 当整定压力低于1500psig 时可选择人工控制手柄,
? 此手柄可以打开阀而不改变整定压力
■ 接口尺寸:
? 1/8 ”至1/2 ”, 3mm 至12mm 双卡套
? 1/4 ”至1/2 ”螺纹
