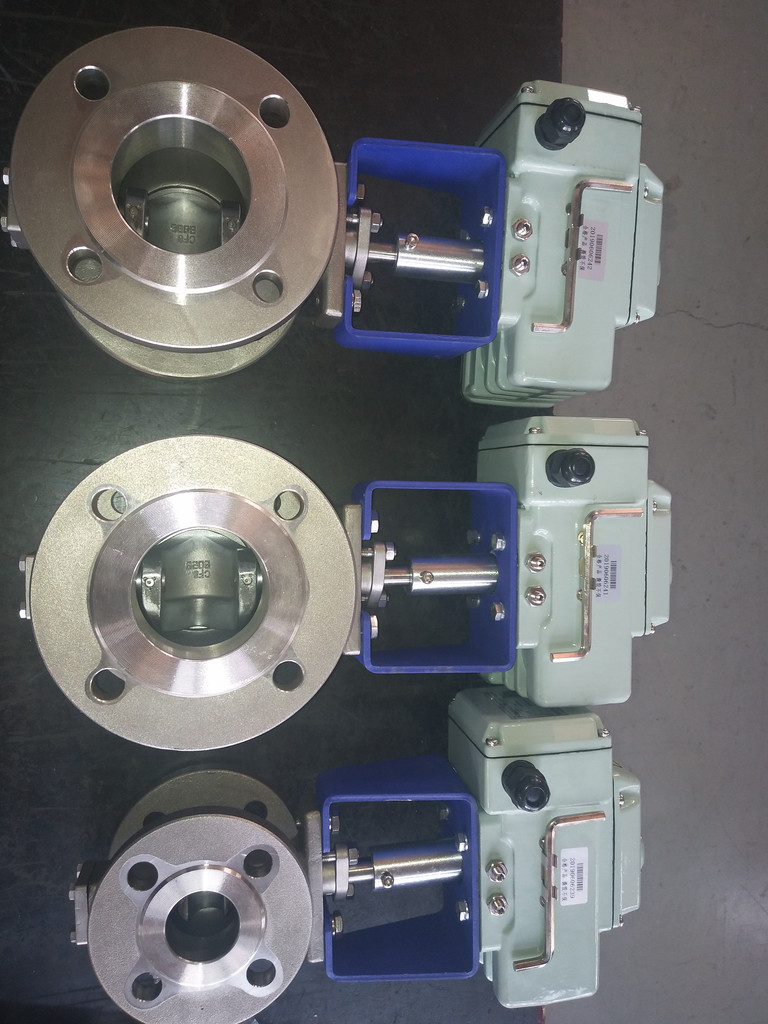

V型电动球阀 电动球阀、电动蝶阀、防爆型电动球阀、防爆电动蝶阀

标准	国标
材质	碳钢
动作方式	电动
工作温度	常温
公称通径	DN25-DN300
规格	AC220V
类型	直通式
连接形式	法兰
流动方向	双向
适用介质	水
形态	球式
用途	补水,流量控制,风量调节,放水,放料,调节
压力环境	低压
品牌	天津市艾派克流体自控阀门（APK）
型号	Q941F-16

电动V型球阀工作原理 电动V型球阀是由截止阀演变而来。
它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 电动V型球阀只需要用气旋转90度的操作和很小的转动力矩**能关闭严密。平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 电动V型球阀的现实作用 电动V型球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。电动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。 球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 电动V型球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。丝口球阀是近年来被广泛采用的一种新型阀门，它具有以下优点： 1． 流体阻力小，其阻力系数与同长度的管段相等。 2． 结构简单、体积小、重量轻。 3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 电动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空等各部门，以及人们日常生活中。 电动V型球阀按结构形式可分： 一、浮动电动V型球阀 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。 浮动气动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。精小型电动执行器

系列电动执行器主要有防爆型、普通型。控制方式开关式、无源触点式、电阻反馈式（开度式）、4-20mA智能调节式，型号近百种，它可实现与不同种类的球阀、蝶阀相连接，输出力矩范围内为20NM—6000NM，可选电源有DC12V、DC24V、DC220V、AC24V、AC110V、AC220V、AC380V，开闭时间范围为3S—90S，广泛应用于：石化、电力、造纸、楼宇自控、给排水、脱硫、环保、水处理、太阳能、节水器及大型智能水表控制等多领域。

电动三通球阀 电动三通球阀是电动执行机构和三通球阀组成， 是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。 广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。 两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。 也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。 它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通， 灵活控制管路中介质的合流或分流。

定货须知

请确定电压、开关类型（开关型，调节型）、是否防爆开关型有灯指示信号反馈和无源触点信号反馈， 详请参阅接线图。

产品特点

功能强劲 智能型、比例式、开关型，各种信号输了各种电压都能定做体积小巧 体积和重量仅相当于同类产品的35～40%左右高标准防护等级，可以野外操作性能可靠 加强了轴承和电气元件等易损件的使用寿命外观美观 铝合金压铸外壳光洁，流畅精密耐磨 蜗轮输出轴一体化特殊铜合金锻造、强度高、耐磨性良好回差很小 蜗轮输出轴一体化、避免了键联结的间隙、保证了精度安全保证 通过耐压测试，F级绝缘电机，安全有保障配套简单 采用单相电
源，外接电路简单使用方便 无须二次维护，任意角度安装保护装置 双重限位，带过热保护速度可选 5S、10S、15S、30S、60S集成一体 本体带智能控制模块，无须外接其他附件

QT电动执行机构也可称之为电动执行器，是一种能提供旋转或直线运动的驱动装置，它以电源为驱动能源并在某种控制信号作用下运行操作。这里相对比的介绍QT电动执行机构所具备优点和应用，应该能够让你更加直观的认知该系列产品。

QT电动执行机构优点：取用能源方便容易、传输信号速度快、信号传输距离远、以便于集中操作控制；精度、灵敏度相对较高，与其他电动调节仪表配合方便易操作，接线安装简单；使用效果证明，QT电动执行机构抗偏离能力很好，所输出的力矩或推力基本恒定，能做到很好的克服介质的不平衡力，确保达到相关工艺参数的控制，因此该产品控制精度相比气动执行器要稍高一些；若配备伺服放大器，能够轻易实现正、反作用的互换，亦可轻松设定信号阀位状态，如在出现故障时，一定是停留在原位，这种能力是气动执行器产品所无法达到的，因为气动执行器须借助于配备组合保护系统来实现保位功能。

在使用QT电动执行机构的过程中，有时会由于某些原因出现振荡现象，而且振荡的频率可能会比较高。在这种振荡状态下工作，很容易引起故障，比如磁放大器。另外，QT电动执行机构经常处于振荡状态下仍继续运行，那将严重影响机构的使用寿命。所以，在振荡现象出现时，一定需要检查排除，以保证调节QT电动执行机构系统的正常运行。

因为能够引起QT电动执行机构震荡的原因是很多的，所以需要根据设计、运行经验等，去分析QT电动执行机构震荡的原因，然后在提出解决方案，消除故障。

1.QT电动执行机构阀位反馈小回路发生振荡，这可能是由于磁放大器设置的过于灵敏，让QT电动执行机构小回路没有办法稳定下来从而发生了振荡。对这种震荡产生的原因，只要根据以往的工作经验，调节磁放大器，调在合适的范围，这样能让震荡消失了。

2.QT电动执行机构振荡的原因有时是因为调节系统参数不当而导致的系统振荡，设置的调节器的参数不适合，让各回路之间产生了共振。这时要重新设定参数，让QT电动执行机构各个回路都要保持在能够稳定下来的范围之内。

3.QT电动执行机构里面的齿轮，连杆等零件之间产生了空隙，这也是会导致震荡的。

震荡是QT电动执行机构在运行中经常能见到的故障现象，见到了应及时分析故障的原因，设法去解决，以免影响到QT电动执行机构的性能。
