| 位置数 | 0 |
|---|---|
| 使用压力 | **3.45（mpa） |
| 有效截面积 | 0（mm） |
| 最高动作频率 | 0 |
| 材质 | 不锈钢 |
| 动作方式 | 活塞驱动 |
| 工作温度 | **121（℃） |
| 公称通径 | X1/16英寸（mm） |
| 规格 | 200RB,4T4T,9T9T,9T7T,5F5T,3T2 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 适用介质 | 液态和气态冷媒 |
| 用途 | 关断 |
| 类型(通道位置) | 先导式 |
| 品牌 | EMERSON/艾默生 |

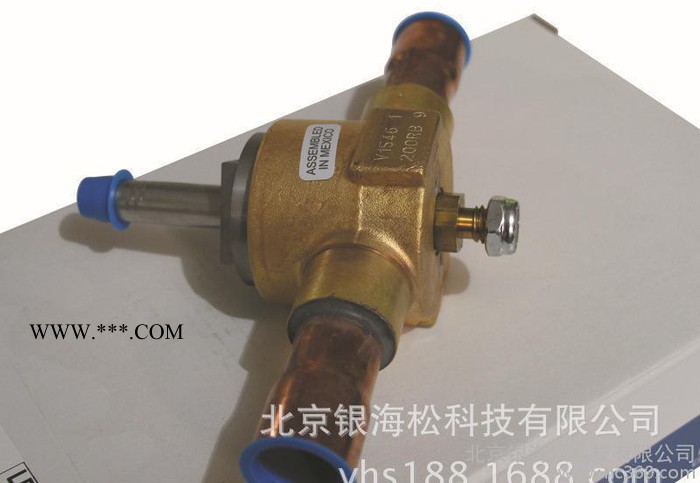

| 型号 | 200RB |
·活塞驱动先导式，常闭型，另外可提供500RB系列常开型
·液管R22名义制冷量范围3.1～ 34.9冷吨(11～124KW)
·接管规格1/4″～1-1/8″ODF，1/4″ ～ 5/8″SAE
·加长型外伸接管，可防止焊接过热对阀体的损害
·可拆式结构，可带安装固定螺栓或手动调节杆
·标准的单向流阀可用组件KS30293(产品编号056431)转换为双向流阀
·最高流体温度121℃
·最大工作压力500psig(34.5bar)
·最大工作压差MOPD 300psi(20.7bar)
·最小工作压差MinOPD 2psi(0.14bar)
·UL/CUL认证序列号MP604
命名方式：| 200R | B | 5 | T | 4 | T | VLC |
| 阀的系列 | 设计系列 | 阀口通径 (X1/16英寸) | 接管方式 T：加长型外伸接管 S：ODF焊接 F：SAE螺纹连接 | 接管尺寸 (X1/8英寸) | T：安装固定螺栓 M：手动开阀杆 | 阀件不带线圈 |
注：a.标准阀体在运输时不带线圈，可根据具体的电压要求选用合适的线圈
标准型号表和液管名义制冷量表--冷吨(KW)1.标准型| PCN | 型号 | 接管规格 | R134a | R22 | R407C | R404A/R507 |
| 053104 | 200RB 2F2 | 1/4 SAE | 2.9（10.4） | 3.1（11.0） | 2.9（10.3） | 2.1（7.4） |
| 062611 | 200RB 2F3 | 3/8 SAE | ||||
| 053105 | 200RB 2T2 | 1/4 ODF | ||||
| 053106 | 200RB 2T3 | 3/8 ODF | ||||
| 052726 | 200RB 3F3 | 3/8 SAE | 4.4（15.6） | 4.8（17.0） | 4.5（16.0） | 3.2（11.3） |
| 052727 | 200RB 3F4 | 1/2 SAE | ||||
| 049609 | 200RB 3T3 | 3/8 ODF | ||||
| 049692 | 200RB 3T4 | 1/2 ODF | ||||
| 047506 | 200RB 4F3 | 3/8 SAE | 5.3（18.6） | 5.6（19.8) | 5.3(18.8） | 3.7（13.1） |
| 047517 | 200RB 4T3 | 3/8 ODF | ||||
| 047518 | 200RB 4T4 | 1/2 ODF | ||||
| 058950 | 200RB 4T5 | 5/8 ODF | ||||
| 047519 | 200RB 5F4 | 1/2 SAE | 6.4（22.7） | 8.2（29.0） | 7.8（27.6） | 5.4（19.1） |
| 059729 | 200RB 5F5 | 5/8 ODF | ||||
| 057206 | 200RB 5T4 | 1/2 ODF | ||||
| 059730 | 200RB 5T5 | 5/8 ODF | ||||
| 059731 | 200RB 6F4 | 1/2 SAE | 7.8（27.7） | 10.0（35.4） | 9.5（33.6） | 6.5（23.0） |
| 059732 | 200RB 6F5 | 5/8 SAE | ||||
| 047544 | 200RB 6T4 | 1/2 ODF | ||||
| 056766 | 200RB 6T5 | 5/8 ODF |
| PCN | 型号 | 接管规格 | R134a | R22 | R407C | R404A/R507 |
| 047508 | 200RB 4F 3T | 3/8 SAE | 5.3（18.6） | 5.6（19.8） | 5.3（18.8） | 3.7（13.1） |
| 049162 | 200RB 4T 3T | 3/8 ODF | ||||
| 049163 | 200RB 4T 4T | 1/2 ODF | ||||
| 058045 | 200RB 4T 5T | 5/8 ODF | ||||
| 047521 | 200RB 5F 4T | 1/2 SAE | 6.4（22.7） | 8.2（29.0） | 7.8（27.6） | 5.4（19.1） |
| 047523 | 200RB 5F 5T | 5/8 ODF | ||||
| 049164 | 200RB 5T 4T | 1/2 ODF | ||||
| 049165 | 200RB 5T 5T | 5/8 ODF | ||||
| 047531 | 200RB 6F 4T | 1/2 SAE | 7.8（27.7） | 10.0（35.4） | 9.5（33.6） | 6.5（23.0） |
| 047534 | 200RB 6F 5T | 5/8 SAE | ||||
| 047546 | 200RB 6T 4T | 1/2 ODF | ||||
| 047548 | 200RB 6T 5T | 5/8 ODF | ||||
| 064562 | 200RB 7T 5T | 5/8 ODF | 14.8（52.5） | 15.6（55.2） | 14.8（52.4） | 10.3（36.5） |
| 064284 | 200RB 7T 7T | 7/8 ODF | ||||
| 064764 | 200RB 9T 5T | 5/8 ODF | 22.0（78.0） | 23.3（92.5） | 22.2（78.6） | 15.3（54.2） |
| 064766 | 200RB 9T 7T | 7/8 ODF | 28.9（102.3） | 30.5（108.0） | 29.0（103.0） | 20.1（71.1） |
| 064769 | 200RB 9T 9T | 1-1/8 ODF | ||||
| 064820 | 200RB 12T 7T | 7/8 ODF | 33.2（117.5） | 34.9（124.0） | 33.2（128.0） | 23.0（81.4） |
| 064823 | 200RB 12T 9T | 1-1/8 ODF |
| PCN | 型号 | 接管规格 | R134a | R22 | R407C | R404A/R507 |
| 064267 | 200RB 7T 5M | 5/8 ODF | 14.8（52.5） | 15.6（55.2） | 14.8（52.4） | 10.3（36.5） |
| 064283 | 200RB 7T 7M | 7/8 ODF | ||||
| 064763 | 200RB 9T 5M | 5/8 ODF | 22.0（78.0） | 23.3（92.5） | 22.2（78.6） | 15.3（54.2） |
| 064765 | 200RB 9T 7M | 7/8 ODF | 28.9（102.3） | 30.5（108.0） | 29.0（103.0） | 20.1（71.1） |
| 064768 | 200RB 9T 9M | 1-1/8 ODF | ||||
| 064819 | 200RB 12T 7M | 7/8 ODF | 33.2（117.5） | 34.9（124.0） | 33.2（128.0） | 23.0（81.4） |
| 064822 | 200RB 12T 9M | 1-1/8 ODF |
注：a.上述制冷量是根据ARI标准760，在冷凝温度38℃，蒸发温度4℃，阀两端压降0.2bar应用于液管路时的参数
b.其他工况和应用于排气、吸气管路时的参数请查看电磁阀扩展容量表
c.可单独订购维修、手动开阀杆、密封圈组件
