gqc-1.5电磁高充气阀换向ddc-jq阀三通负压电磁阀真空

建议零售价	755
类型(通道位置)	二通式
工洲	工洲
标准	国标
材质	碳钢
工作温度	真空（℃）
公称通径	台湾品质（mm）
规格	DDC-JQ16,DDC-JQ25,DDC-JQ32
连接形式	法兰
流动方向	双向
适用介质	空气
形态	蝶式
用途	截止
品牌	其他
型号	DDC-JQ

gqc-1.5电磁高充气阀换向ddc-jq阀三通负压电磁阀真空

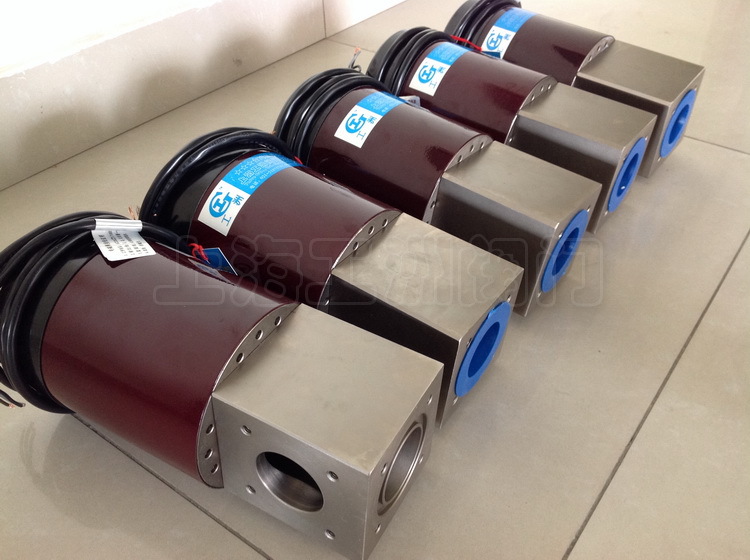

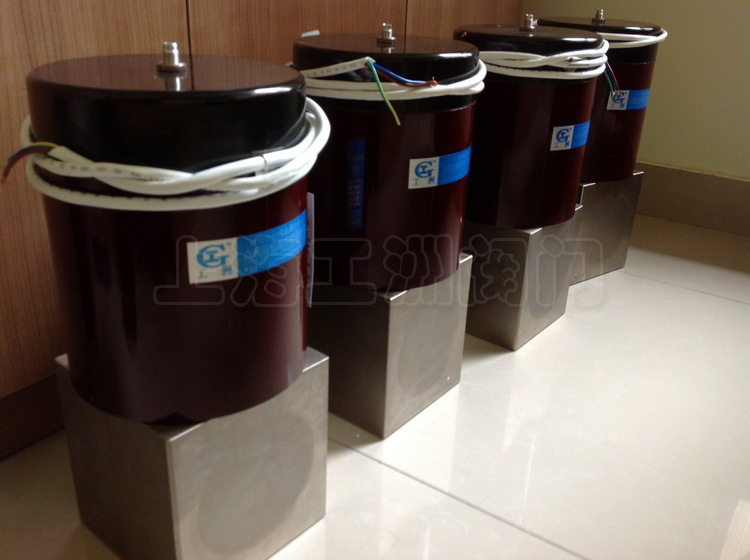

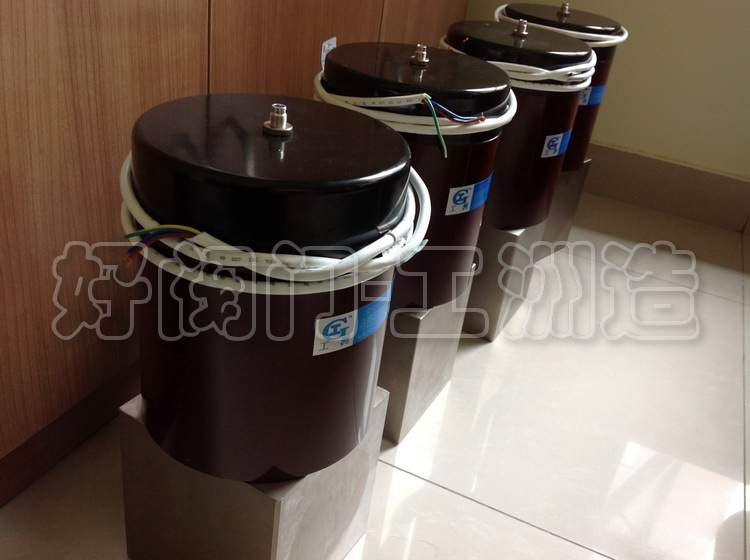

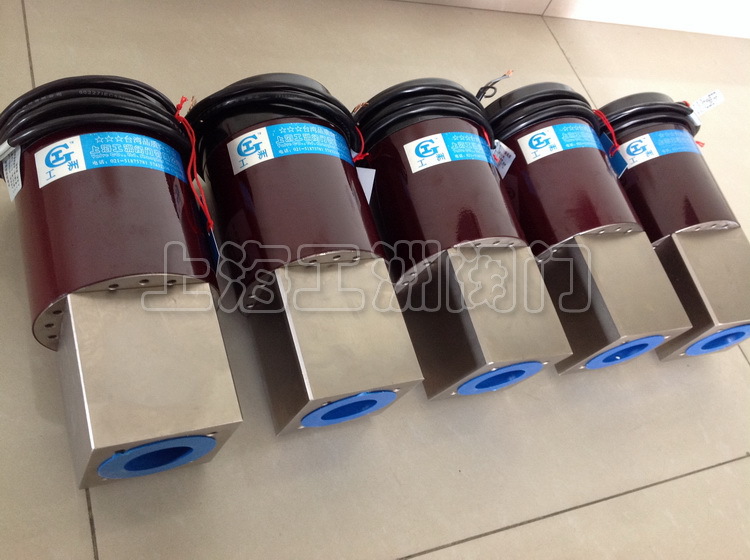

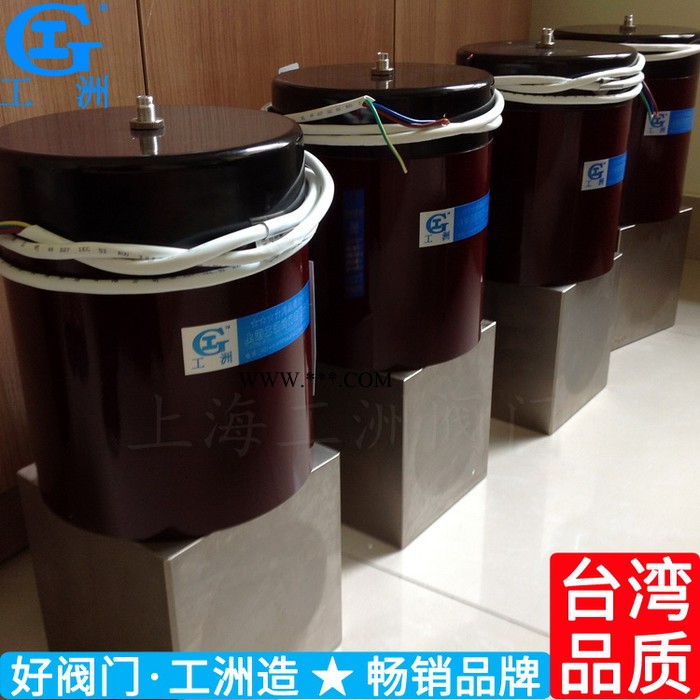

DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。

注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).

主要技术性能 适用范围(Pa) 105～1x10-2 阀门漏率(Pa.L/S) ＜6.7x10-4 适用温度(℃) -25～+50 线圈温升(℃) ≤65 开闭时间(S) ≤3 电源电压(V/Hz) 220±10%/50 法兰标准 JB919 连接及外形尺寸 型号 通径(DN) ΦW ΦB H h bxb n-d 匹配机械泵型号 DDC-JQ16A 16 68 42 176 28 48x48 4-M5 2XZ-0.5/1 DDC-JQ25A 25 82 55 199 35 58x58 4-M6 2XZ-2/4 DDC-JQ32 32 92 64 226 40 68x68 4-M6 2XZ-4 DDC-JQ40 40 110 70 245 44 80x80 4-M6 2XZ-8 DDC-JQ50A 50 125 90 290 56 95x95 4-M8 2X-15 DDC-JQ65 65 135 105 320 65 115x115 4-M8 2X-30A DDC-JQ80 80 165 125 367 75 140x140 4-M8 2X-70A

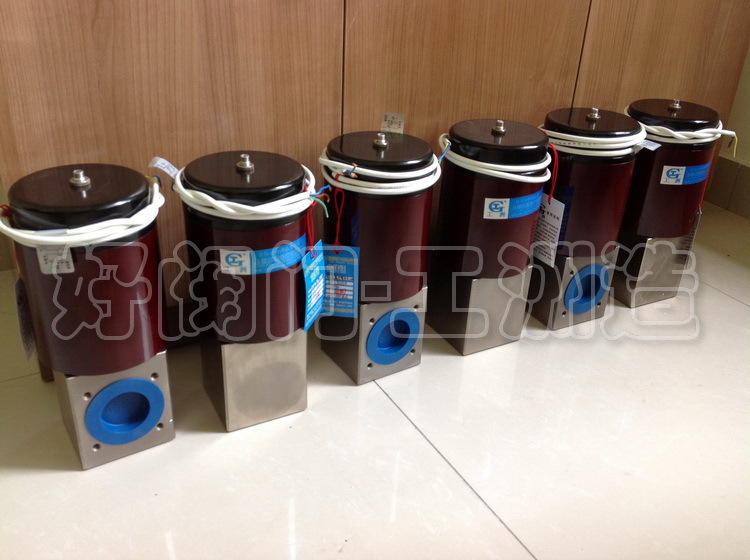

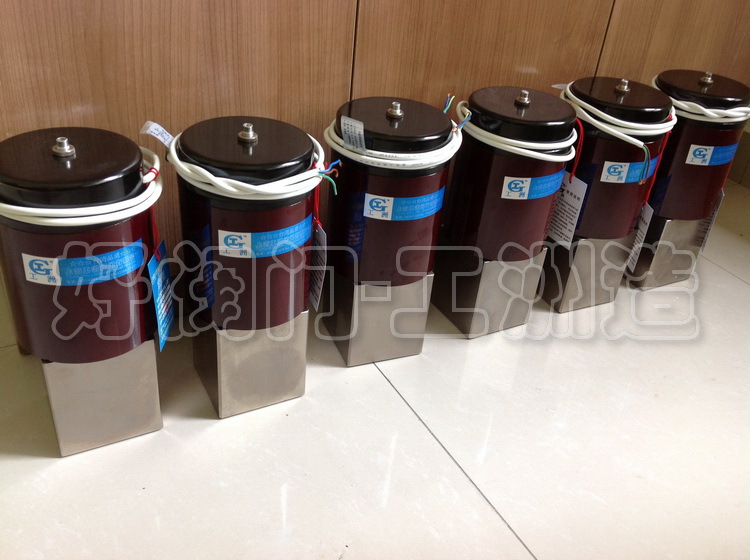

DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。

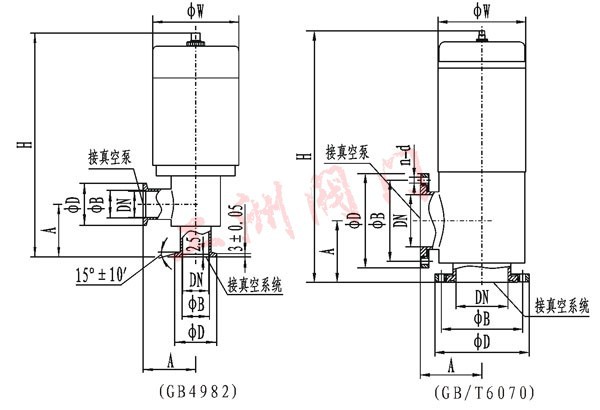

主要技术性能 适用范围(Pa) 105～1x10-2 阀门漏率(Pa.L/S) ＜6.7x10-4 适用温度(℃) -25～+50 线圈温升(℃) ≤65 开闭时间(S) ≤3 电源电压(V/Hz) 220±10%/50 连接及外形尺寸 型号 通径(DN) ΦW ΦD ΦB H A n-d 法兰标准 DDC-JQ16B 16 68 30 17.2 191 40 / GB4982 DDC-JQ25B 25 82 40 26.2 202 50 DDC-JQ32B 32 92 55 41.2 244 50 DDC-JQ40B 40 110 55 41.2 275 65 DDC-JQ50B 50 125 110 90 314 80 4-Φ9 GB/T6070 DDC-JQ65B 65 135 130 110 343 88 4-Φ9 DDC-JQ80B 80 135 145 125 387 95 4-Φ9 DDC-JQ100B 100 165 165 145 399 108 8-Φ9

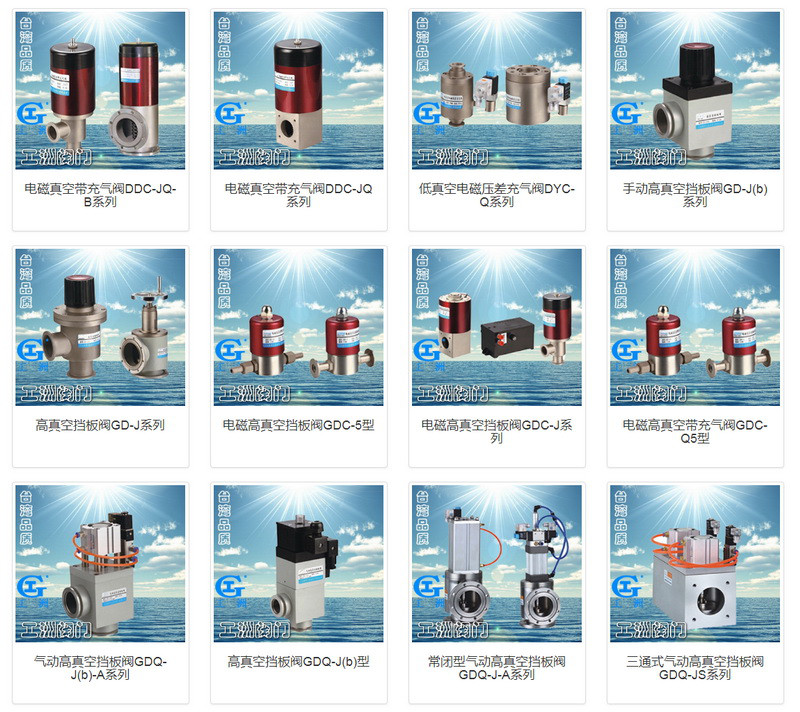

相关产品：

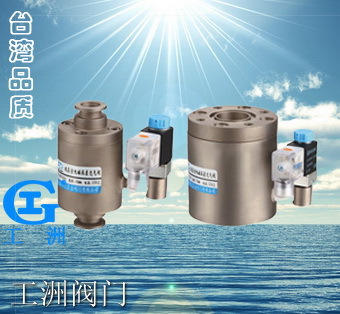

DYC-Q型系列低真空电磁压差充气阀

DYC-Q型系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。适用的工作介质为空气及非腐蚀性气体。

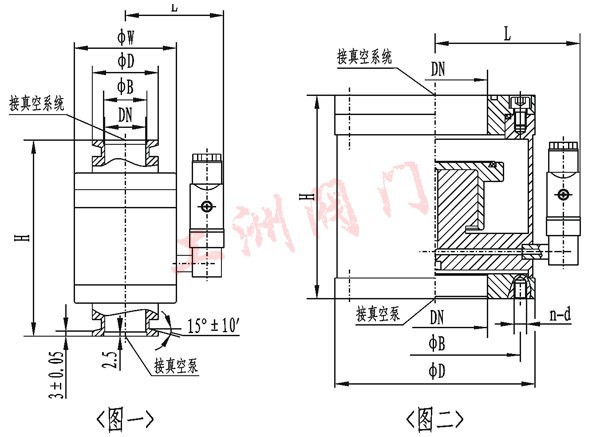

主要技术性能 适用范围(Pa) 105～102 阀门漏率(Pa.L/S) ＜6.5x10-2 介质温度(℃) -25～+40 开闭时间(S) ≤3 电源电压(V/Hz) 220/50 安装方式 垂直 (图一)连接及外形尺寸(GB4982) 型号 通径(DN) ΦW ΦD ΦB H L 法兰标准 DYC-Q16/KF 16 60 30 17.2 115 63 GB4982 DYC-Q25/KF 25 70 40 26.2 130 67 DYC-Q40/KF 40 100 55 41.2 160 81 DYC-Q50/KF 50 110 75 52.2 195 85 / 连接及外形尺寸(GB/T6070) 型号 通径(DN) ΦD ΦB H L n-d 法兰标准 DYC-Q16 16 60 45 75 63 4-M6 GB/T6070 DYC-Q20 20 65 50 80 67 DYC-Q25 25 70 55 90 67 DYC-Q32 32 90 70 100 75 4-M8 DYC-Q40 40 100 80 110 81 DYC-Q50 50 110 90 123 85 DYC-Q65 65 125 105 147 95 DYC-Q80 80 145 125 147 102 DYC-Q100 100 165 145 140 112 8-M8 DYC-Q125 125 200 175 185 121 8-M10 DYC-Q160 160 225 200 210 138 DYC-Q200 200 285 260 240 170 12-M10 DYC-Q250 250 335 310 285 195 DYC-Q320 320 425 395 310 241 12-M12
