| 安装尺寸 | DN50-DN3000 |
|---|---|
| 标准 | 国标 |
| 材质 | 不锈钢 |
| 公称通径 | DN50-DN3000 |
| 公称压力 | 0.1 |
| 结构形式 | 其他 |
| 介质温度范围 | 600 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 其他 |
| 驱动方式 | 电子 |
| 适用介质 | 蒸汽 |
| 用途 | 锁闭,温控,排空,风量调节 |
| 类型(通道位置) | 直通式 |
| 品牌 | 鸥蝶 |

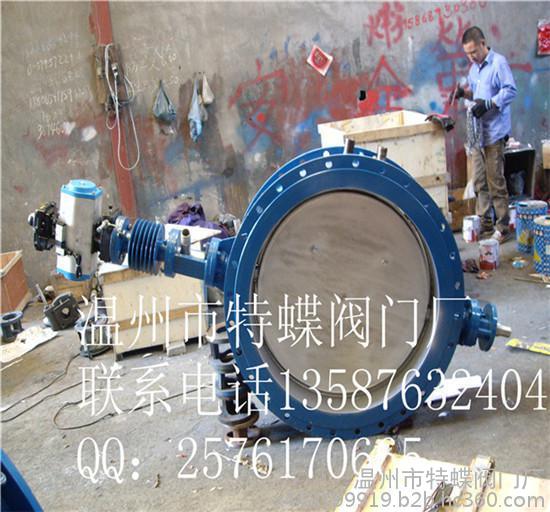

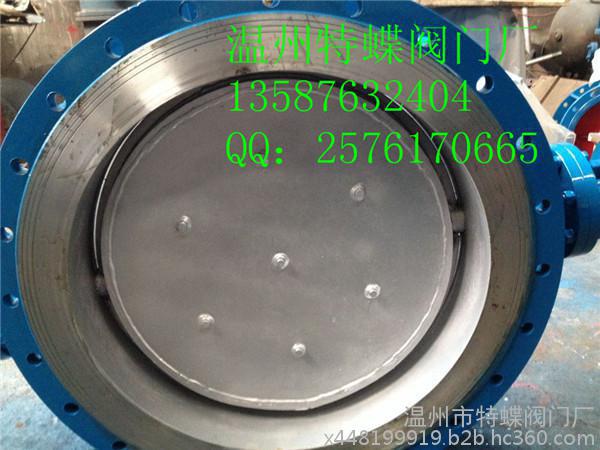

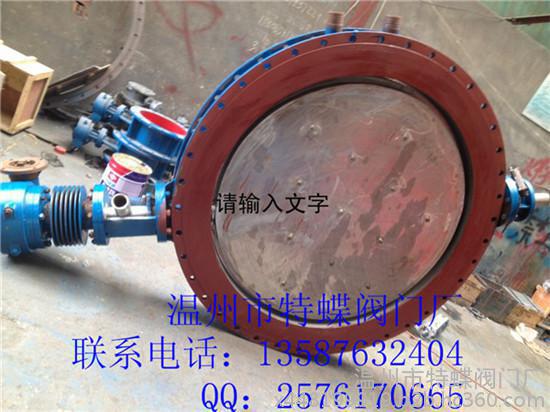

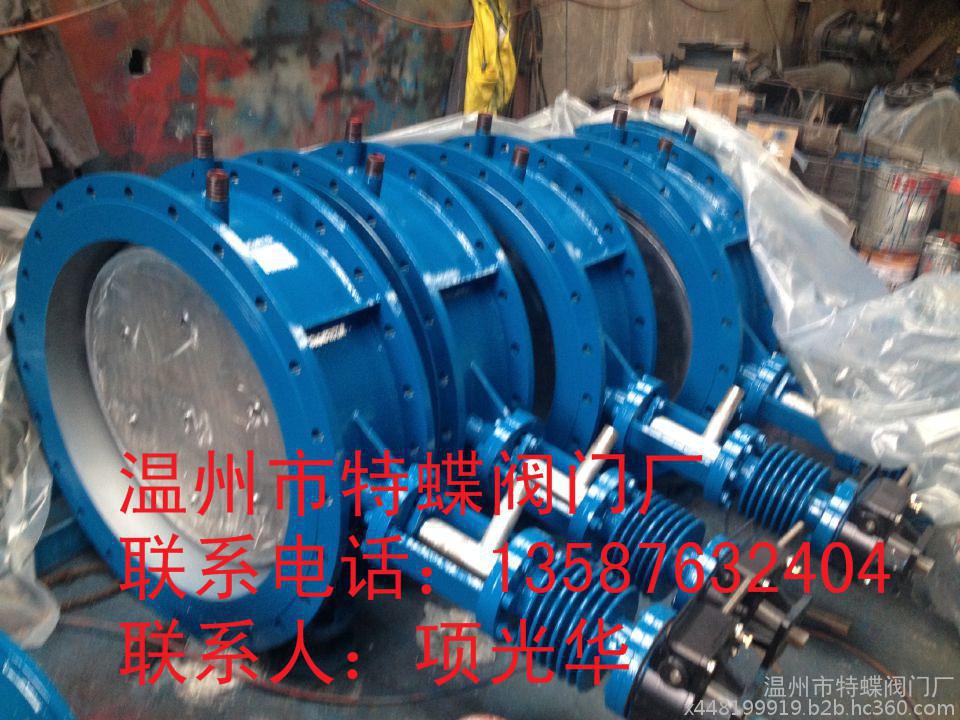

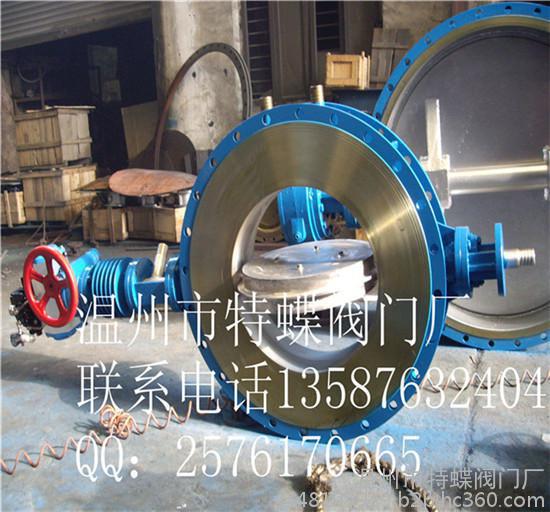

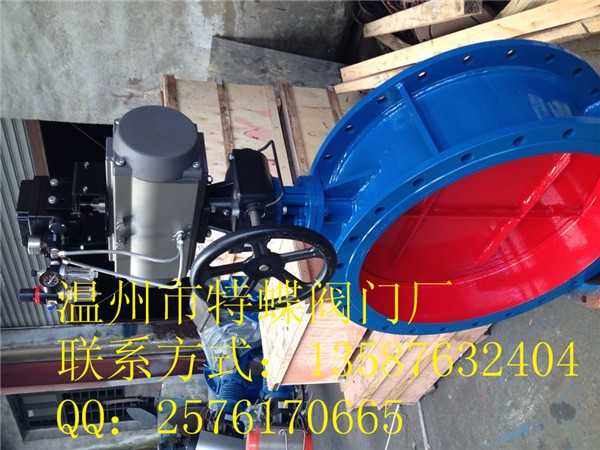

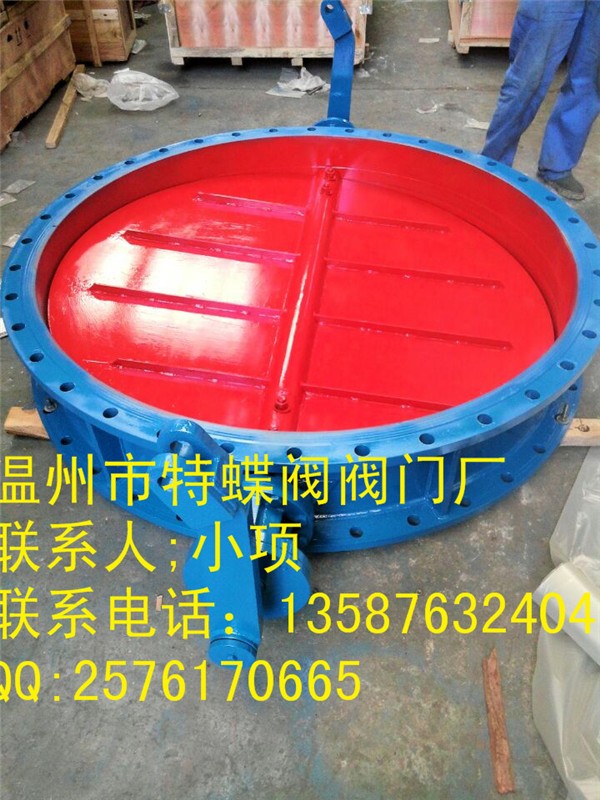

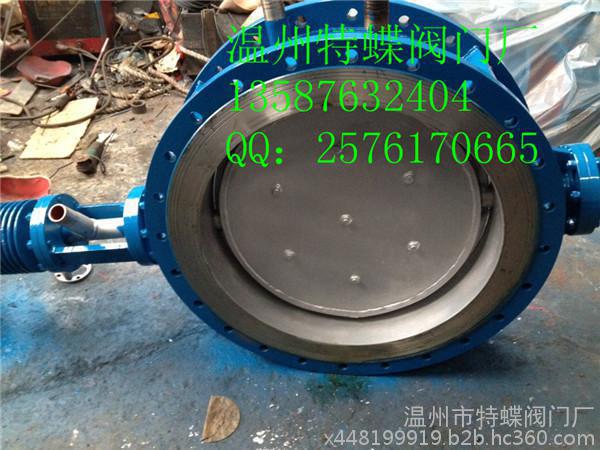

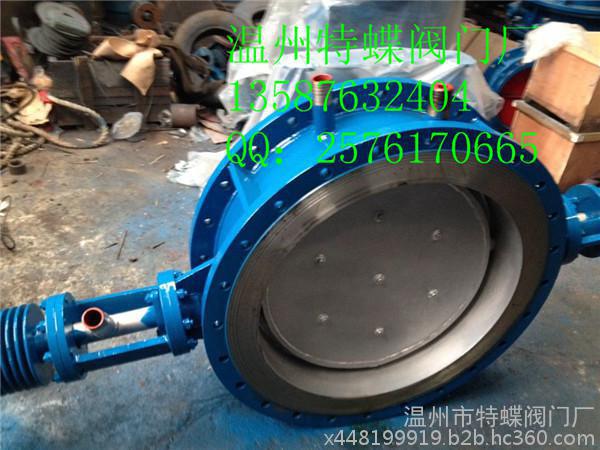

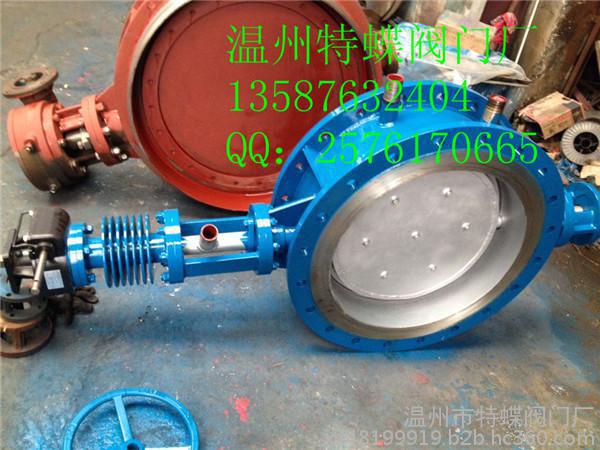

| 型号 | 保温型电动高温蝶阀ZAJW-1G DN50-DN3000 |
| 加工定制 | 是 |

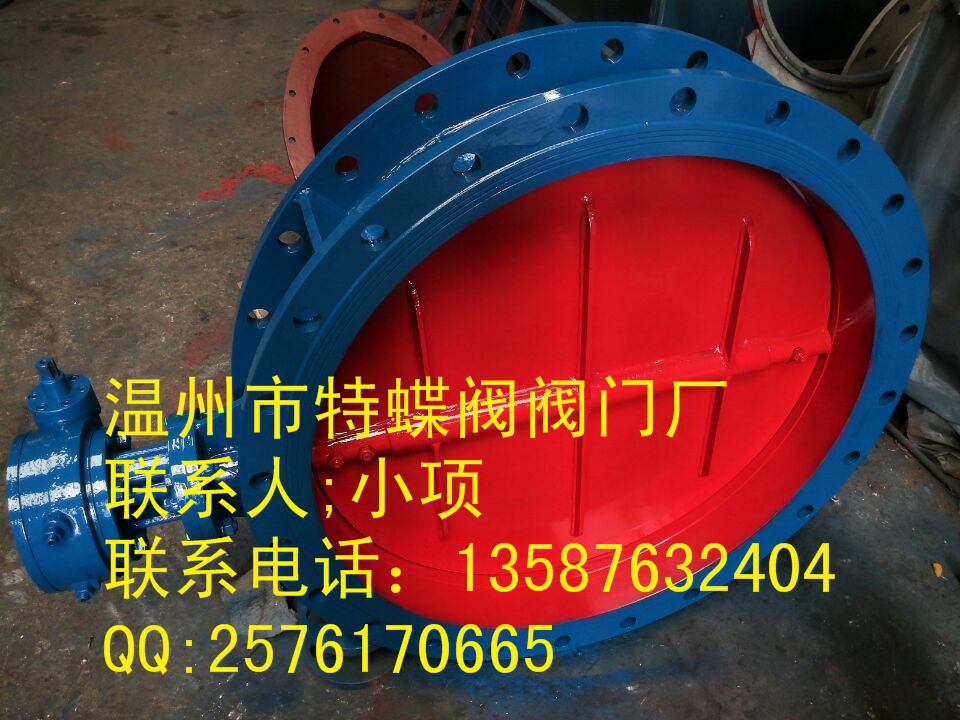

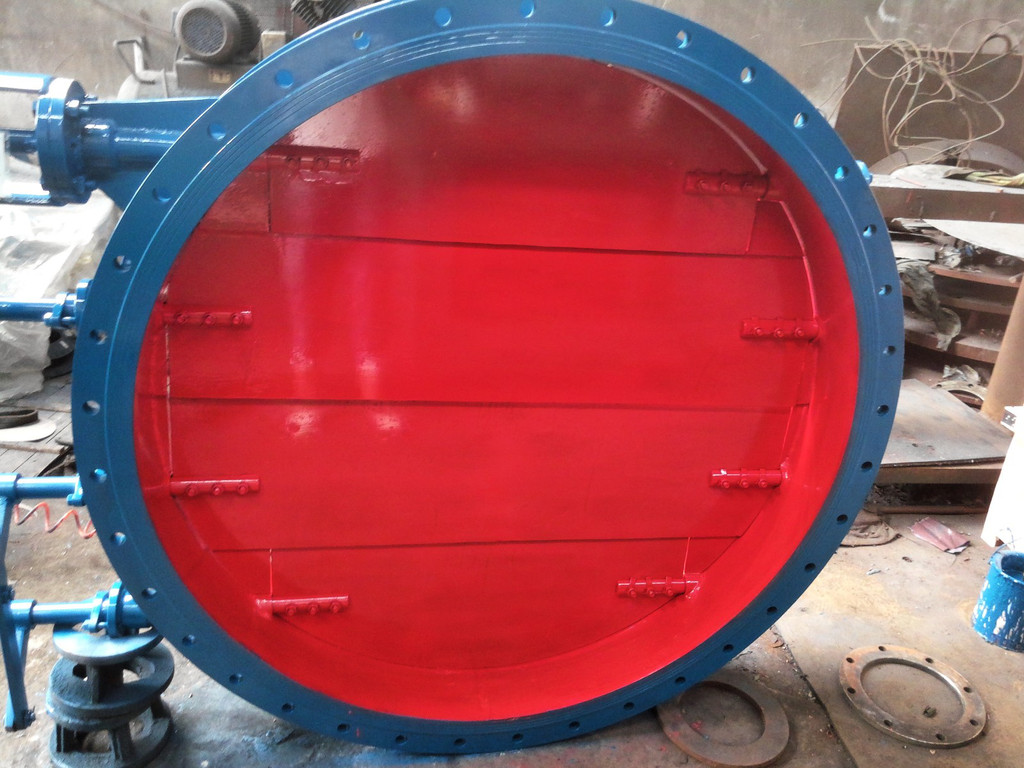

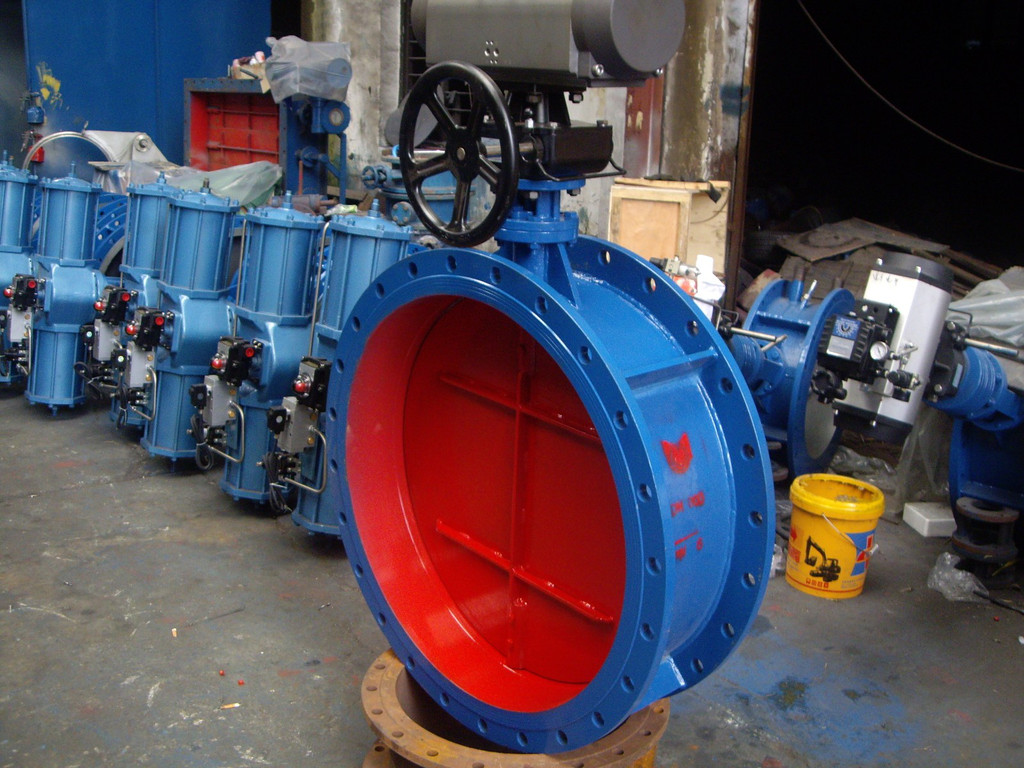

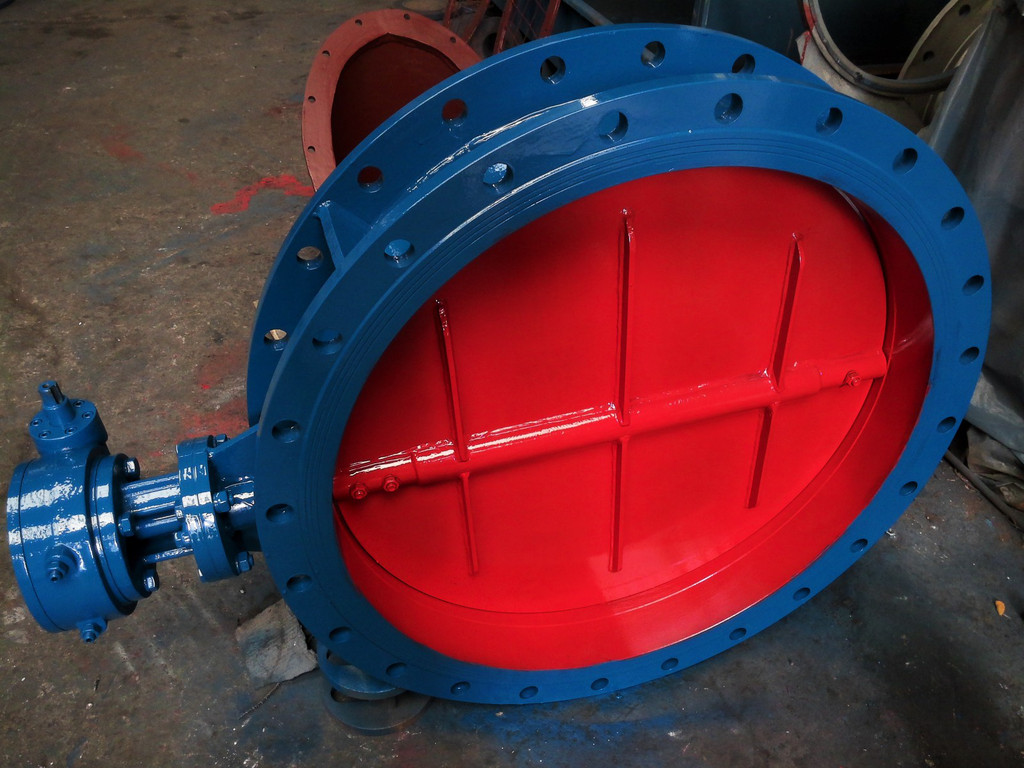

D341W手动法兰通风蝶阀
目录
概述
D341W手柄法兰通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于冶金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
2主要零件材料
零件名称 | 阀体 | 阀板 | 阀轴 |
材料 | 碳钢 | 碳钢 | 碳钢、不锈钢 |
3主要参数
公称压力（MPa) | 0.05MPa | 介质温度 | -30℃～-350℃ |
强度试验 | 0.1MPa | 适用介质 | 冷热风、烟气 |
介质流速 | 25m/s | 泄漏率 | 3% |
4主要外形连接尺寸
单位：mm
DN | D | D1 | L | L1 | n-Фd | b | H1 |
150 | 240 | 210 | 100 | 377 | 8-12 | 8 | 250 |
200 | 290 | 260 | 100 | 426 | 8-12 | 8 | 250 |
250 | 345 | 310 | 120 | 485 | 8-12 | 10 | 350 |
300 | 405 | 370 | 120 | 539 | 8-14 | 10 | 350 |
350 | 455 | 420 | 140 | 539 | 12-18 | 10 | 350 |
400 | 505 | 470 | 140 | 652 | 12-18 | 10 | 450 |
450 | 570 | 530 | 160 | 781 | 16-18 | 10 | 450 |
500 | 620 | 580 | 160 | 835 | 16-18 | 10 | 450 |
600 | 720 | 680 | 180 | 946 | 16-18 | 12 | 550 |
700 | 820 | 780 | 180 | 1044 | 16-18 | 12 | 550 |
800 | 920 | 880 | 200 | 1159 | 16-18 | 12 | 550 |
