手柄蝶阀概述

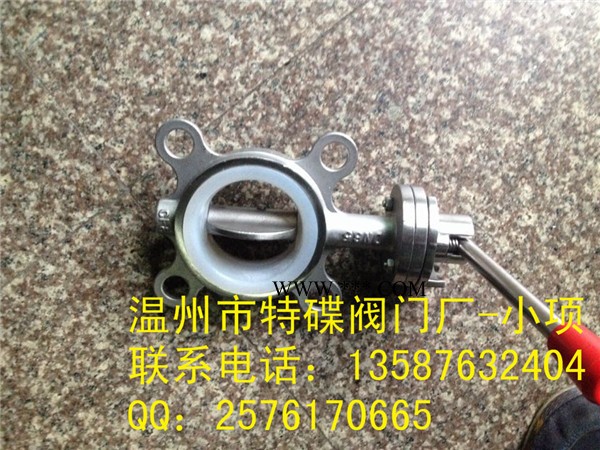

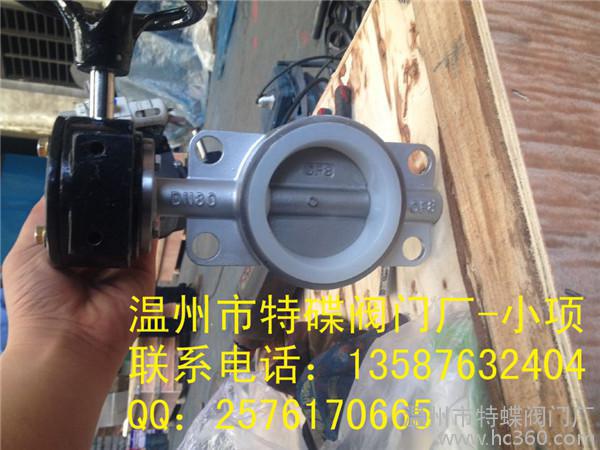

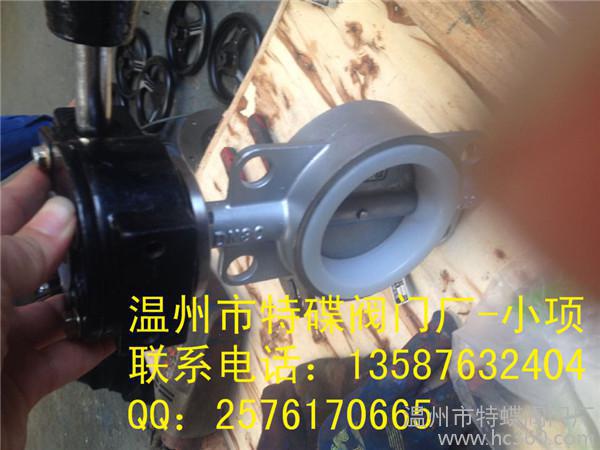

  手柄蝶阀

手柄蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处全开状态。此阀门一般水平安装。

手柄蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰盘，用螺栓将阀门上两端法兰连接在管道的法兰上。

2手柄蝶阀和闸阀的性能

公称压力及公称通径相同的普通蝶阀和闸阀哪一个严密性比较好，不易漏水？

闸阀的密闭性要比蝶阀的好一些，不过也有厂家的蝶阀密闭性能很好。

闸阀体积大，占用空间大。

蝶阀体积小，占用空间小。

具体选用的时候，还要考虑介质的温度、阀门的密封和填料。

规范规定公称直径大于50的用碟阀。

手柄蝶阀是国家级重点新产品，高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。

3用途

用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。

用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。

还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

4结构特点

①三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

②由扭矩产生弹性密封。

③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

④体积小、重量轻、操作轻巧、便于安装。

⑤可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

⑥更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。

⑦连续结构多样化：对夹、法兰、对焊。

5主要技术参数

零件名称材料阀体球墨铸铁、铸钢、铝合金、合金钢、不锈钢蝶板铸钢、不锈钢及特殊材料

密封圈各种橡胶（氟橡胶、硅橡胶、橡胶、三元乙丙橡胶、天然橡胶）、聚四氟乙烯 ；阀杆2Cr13、不锈钢填料O型圈、柔性石墨O

6密封材质和适用温度

材料品种

氯丁橡胶英语简称 CR 型号代号 X或J 耐最高温度 82℃ 耐最低温度 -40℃ 适用工作温度 0~+80℃

丁晴橡胶英语简称 NBR 型号代号 XA或JA 耐最高温度 93℃ 耐最低温度 -40℃ 适用工作温度 -20~+82℃

乙丙橡胶英语简称 EPDM 型号代号 XB或JB 耐最高温度 150℃ 耐最低温度 -40℃ 适用工作温度 -40~+125℃

聚四氟乙烯英语简称 PTFE 型号代号 F或XC、JC 耐最高温度 232℃ 耐最低温度 -268℃ 适用工作温度 -30~+150℃

硅橡胶英语简称 SI 型号代号 XD或JD 耐最高温度 250℃ 耐最低温度 -70℃ 适用工作温度 -70~+150℃

氟橡胶英语简称 VITON 型号代号 XE或JE 耐最高温度 204℃ 耐最低温度 -23℃ 适用工作温度 -23~+150℃

天然橡胶英语简称 NR 型号代号 X1 耐最高温度 85℃ 耐最低温度 -20℃ 适用工作温度 -20~+85℃

尼龙 英语简称 PA 型号代号 N 耐最高温度 93℃ 耐最低温度 -73℃ 适用工作温度 -30~+93℃

7手柄蝶阀性能参

  手柄蝶阀结构图

连接尺寸
