真空球阀气动高真空球阀压力真空阀电动真空球阀 gud真空阀爆一|目前最新的【泵阀供应】

材质	其它
产地	-
品牌	工洲
型号	GU

材质:碳钢	连接形式:法兰
结构形式:浮动球球阀	公称通径:台湾品质（mm）
适用介质:水	压力环境:常压
工作温度:常温	标准:国标
流动方向:单向	驱动方式:电磁
零部件及配件:配件	用途:截止
类型(通道位置):二通式	作用对象:泵
规格:GU-16P不锈钢,GU-25P不锈钢,GU-32P不锈钢,GU-40P不锈钢,GU-50P不锈钢,GU-63P不锈钢,GU-80P不锈钢,GU-100P不锈钢,GU-125P不锈钢,GU-150P不锈钢

工洲阀门〖台湾品质〗

——引进台湾先进加工检验技术◇为高品质产品提供保证

GU型系列真空(压力)球阀

GU型系列真空(压力)球阀是适用于真空系统中接通或切断管路的介质流。该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。

主要技术性能

适用范围(Pa)	快卸法兰（KF）2x105～1.3x10-5 活套法兰16x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-5
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
安装位置	任意
法兰标准	GB4982；GB/T6070

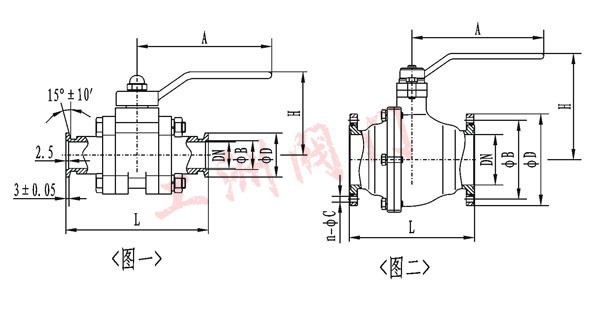

快卸法兰（KF）连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
GU-16/KF	16	30	17.2	62	100	120
GU-25/KF	25	40	26.2	75	114	150
GU-40/KF	40	55	41.2	115	165	200
GU-50/KF	50	75	52.2	125	175	221

活套法兰连接及外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GU-16	16	60	45	62	100	120	4-6.5
GU-25	25	70	55	75	114	150	4-6.5
GU-32	32	90	70	93	140	180	4-9
GU-40	40	100	80	115	165	200
GU-50	50	110	90	125	175	221
GU-63	63	130	110	166	186	230
GU-80	80	145	125	175	198	290	8-9
GU-100	100	165	145	189	220	260	8-9
GU-125	125	200	175	232	266	360	8-11
GU-150	150	225	200	250	296	400	8-11

GUD型系列电动真空(压力)球阀

GUD型系列电动真空(压力)球阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。

主要技术性能

适用范围(Pa)	快卸法兰（KF）2x105～1.3x10-5 活套法兰16x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-5
开闭时间（S）	DN≤32?? 20； DN≥40?? 30
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
法兰标准	GB4982；GB/T6070
安装位置	任意
控制电路	标准出厂：AC220V/50Hz开关型特殊指定：AC380V；DC24V开关型 4～20mADC调节型
信号反馈	标准出厂：带无源触点型特殊指定：调节型4～20mADC

快卸法兰(KF)连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
GUD-16/KF	16	30	17.2	178	100	160
GUD-25/KF	25	40	26.2	193	114	160
GUD-40/KF	40	55	41.2	248	165	196
GUD-50/KF	50	75	52.2	257	175	196

活套法兰连接及外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUD-16	16	60	45	178	100	160	4-6.5
GUD-25	25	70	55	193	114		4-6.5
GUD-32	32	90	70	211	140		4-9
GUD-40	40	100	80	248	165	196
GUD-50	50	110	90	257	175
GUD-63	63	130	110	275	186
GUD-80	80	145	125	300	198		8-9
GUD-100	100	165	145	338	220		8-9
GUD-125	125	200	175	373	266	255	8-11

GUD型系列电动真空(压力)球阀

主要技术性能

适用范围(Pa)	快卸法兰（KF）2x105～1.3x10-5 活套法兰16x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-5
开闭时间（S）	DN≤32?? 20； DN≥40?? 30
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
法兰标准	GB4982；GB/T6070
安装位置	任意
控制电路	标准出厂：AC220V/50Hz开关型特殊指定：AC380V；DC24V开关型 4～20mADC调节型
信号反馈	标准出厂：带无源触点型特殊指定：调节型4～20mADC

快卸法兰(KF)连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
GUD-16/KF	16	30	17.2	178	100	160
GUD-25/KF	25	40	26.2	193	114	160
GUD-40/KF	40	55	41.2	248	165	196
GUD-50/KF	50	75	52.2	257	175	196

活套法兰连接及外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUD-16	16	60	45	178	100	160	4-6.5
GUD-25	25	70	55	193	114		4-6.5
GUD-32	32	90	70	211	140		4-9
GUD-40	40	100	80	248	165	196
GUD-50	50	110	90	257	175
GUD-63	63	130	110	275	186
GUD-80	80	145	125	300	198		8-9
GUD-100	100	165	145	338	220		8-9
GUD-125	125	200	175	373	266	255	8-11

〖〖其它真空阀产品展示〗〗

DDC-JQ系列电磁真空带充气阀	DDC-JQ-B电磁真空带充气阀	DYC-Q低真空电磁压差充气阀	GYC-JQ高真空电磁压差式冲气阀
GDC-J型系列电磁高真空挡板阀	GDC-Q5型、GDC-5真空充气阀	GQC系列电磁高真空充气阀	GDQ-J(b)-A型气动高真空挡板阀
GD-J型系列高真空挡板阀	GDQ型系列气动高真空挡板阀	GD-J(b) 型系列手动高真空挡板阀	GDQ-J(b)电、气动高真空挡板阀
GI型系列高真空蝶阀	GI-A型系列高真空蝶阀	GI-C型系列高真空蝶阀	GIQ型系列气动高真空蝶阀
GID型系列电动高真空蝶阀	GIQ-AB型系列气动高真空蝶阀	GIQ-B型系列气动高真空蝶阀	GIQ-A型系列气动高真空蝶阀
GU型系列真空(压力)球阀	GUQ型系列气动真空(压力)球阀	GUD型系列电动真空(压力)球阀	GID-A型系列电动高真空蝶阀
GW-J-T型系列高真空微调阀	GM型系列高真空隔膜阀	CC-A型系列超高真空插板阀	CCQ气动超高真空插板阀
气动高真空挡板阀GDQ-J-A系列	三通式气动高真空挡板阀GDQ-JS型	J611F活塞角座阀	ZT-B系列真空流量调节阀

因产品品种较多，不能逐个列出，如需产品详细资料及价格请旺旺、QQ或来电咨询、洽谈：
在线客服QQ:(1165931738)(1192151475)(837827369)(1457003648)(1142381831)
电话：021-51875781//57432316//57433027 网址：www.gggzzz.com//www.shgzfm.cn
业务手机：13817274221//13817274226//15026975965//15201996575//15000616991

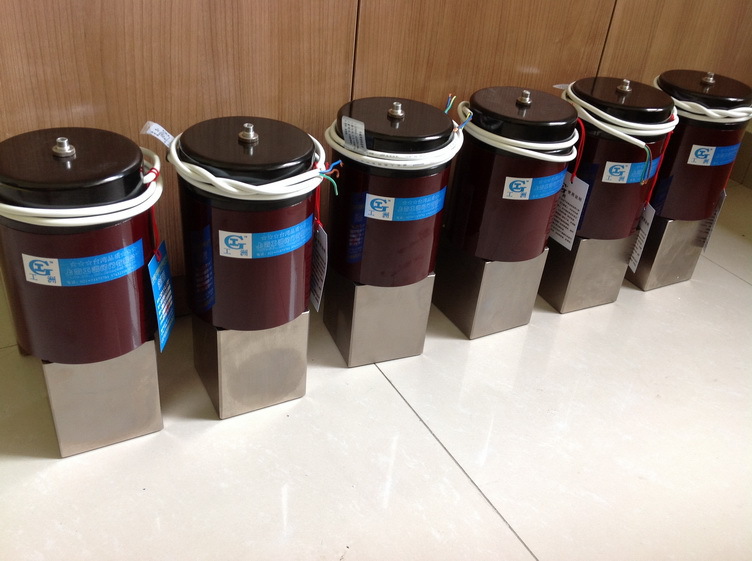

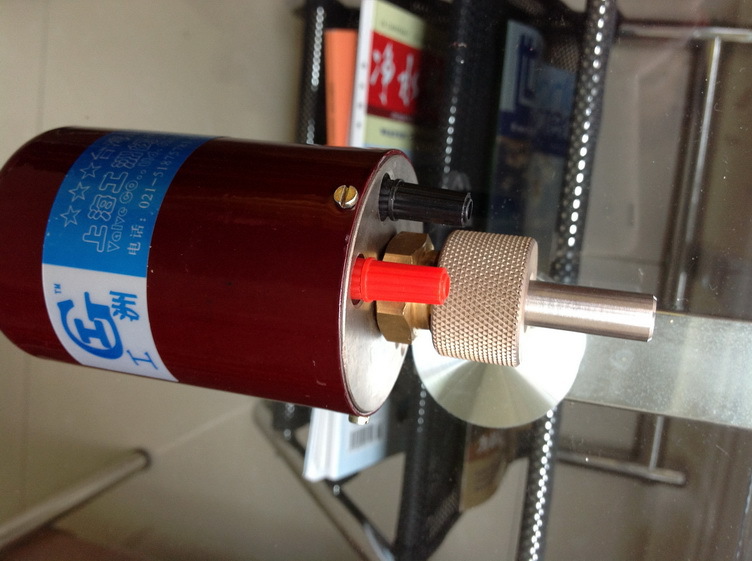

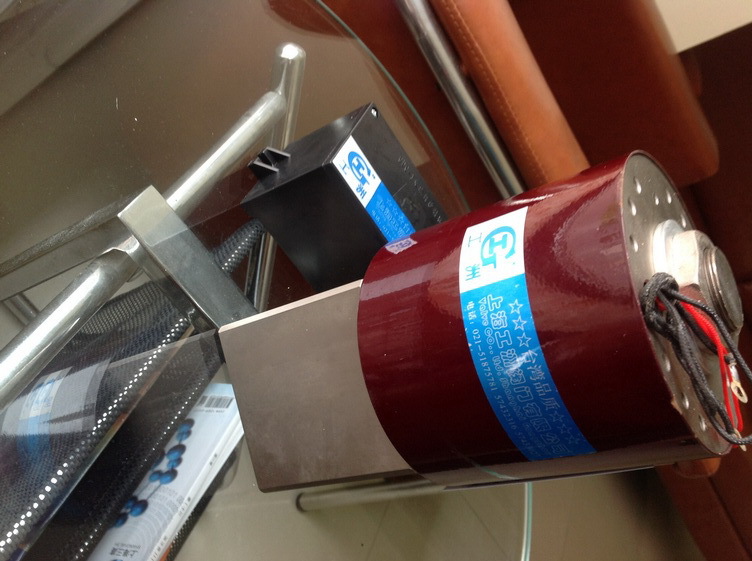

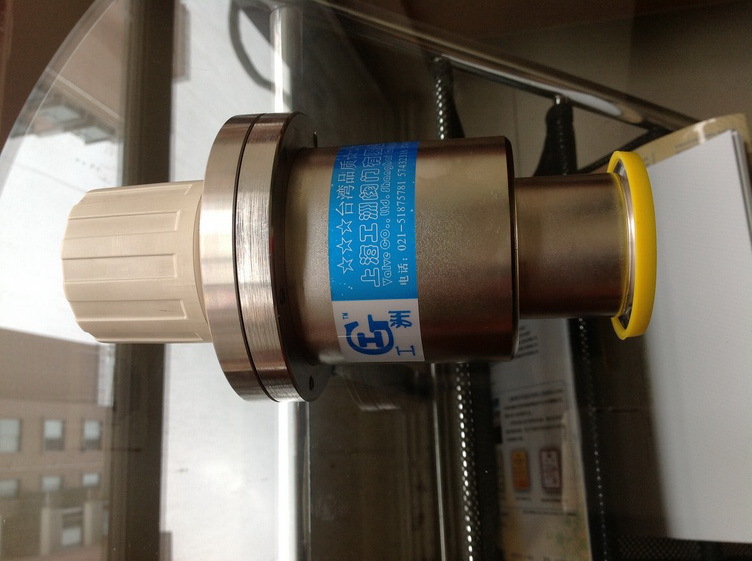

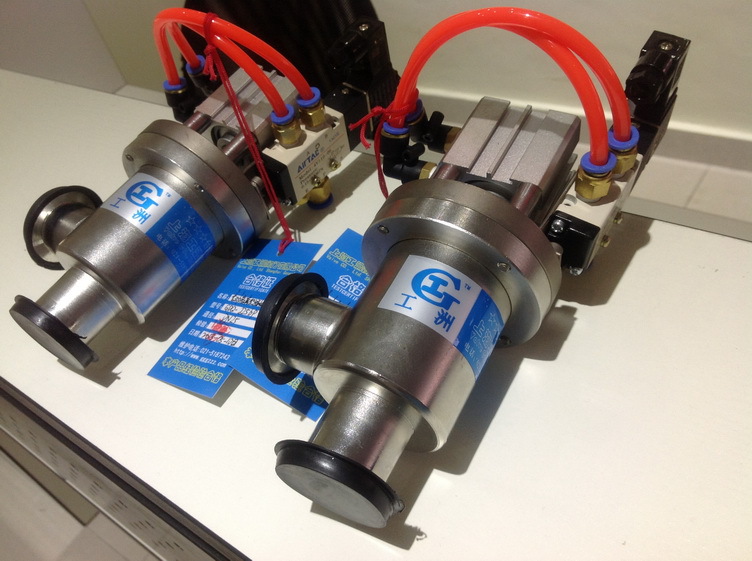

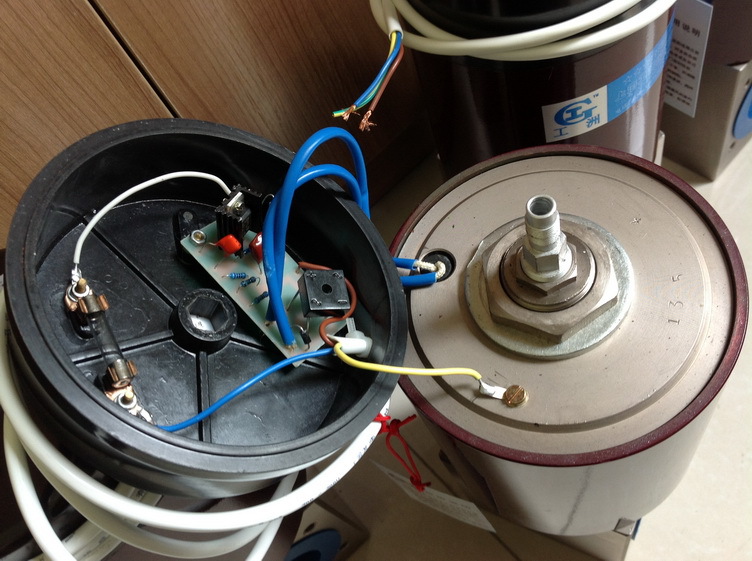

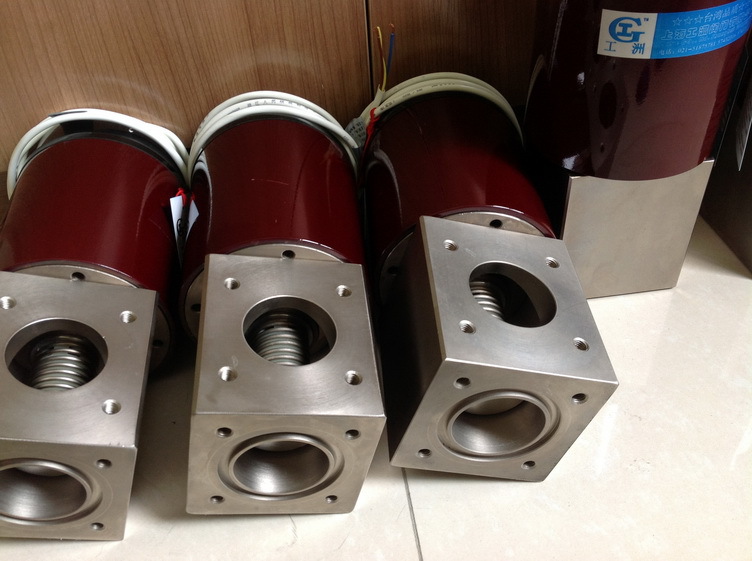

实物图：
