| 标准 | 国标 |
|---|---|
| 材质 | 铸铁 |
| 工作温度 | 常温 |
| 公称通径 | 15-300 |
| 规格 | AC220V |
| 类型 | 二通式 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 形态 | 蝶式 |
| 用途 | 截止 |
| 压力环境 | 低压 |
| 品牌 | 钜雄 JU XIONG |

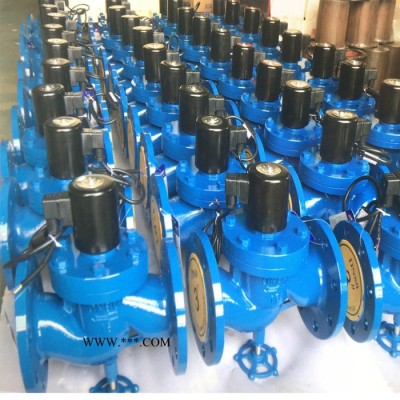

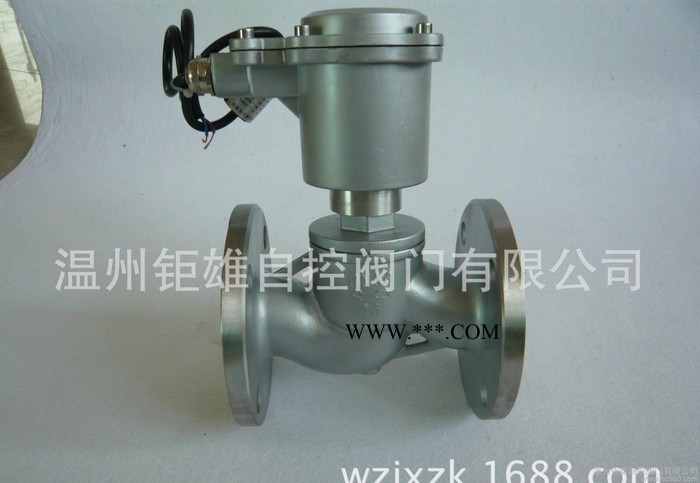

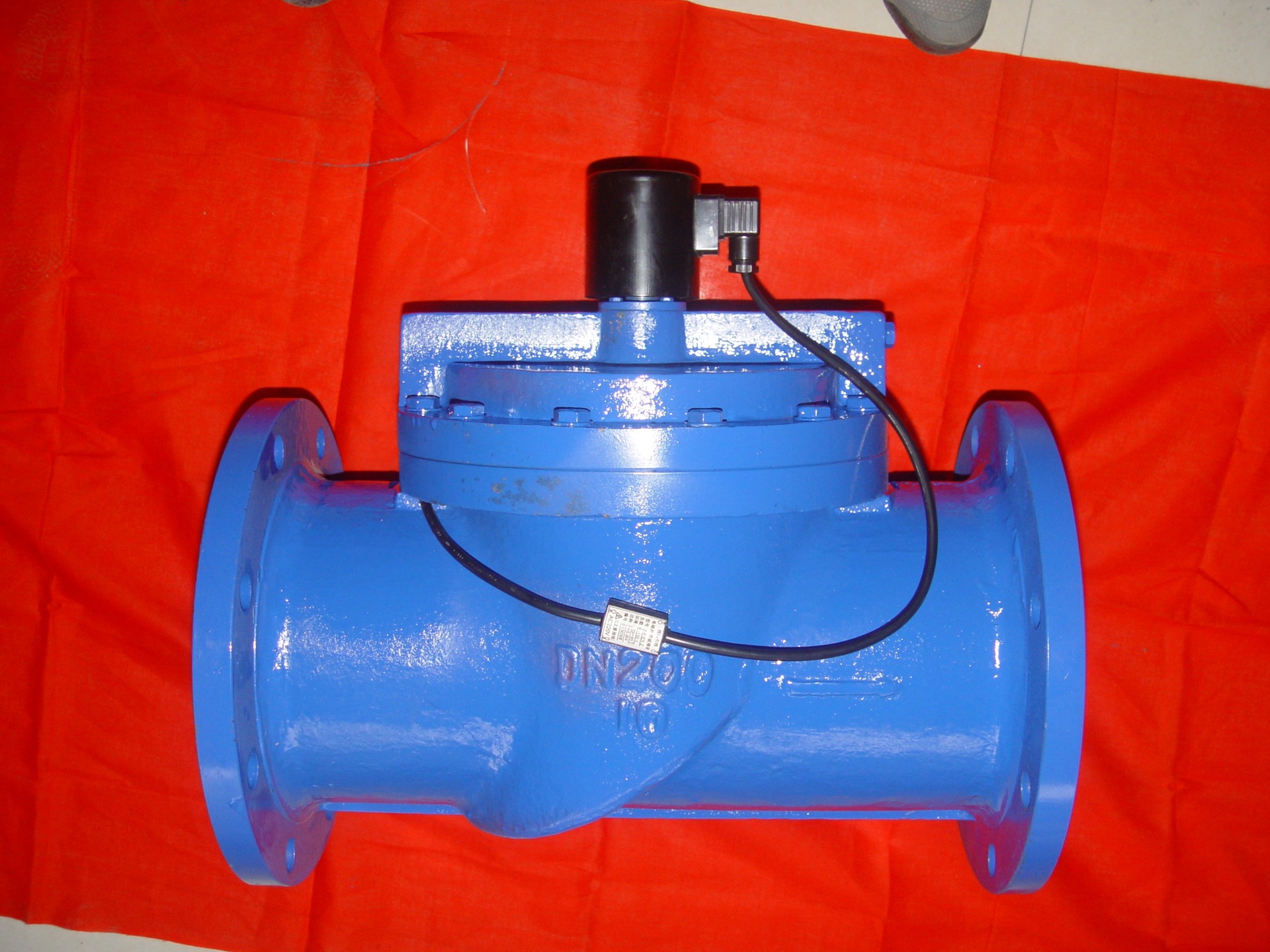

| 型号 | ZCS水用电磁阀 |
| 类型(通道位置):二通式 | 标准:国标 |
| 公称通径:10-400（mm） | 工作温度:低温 |
| 材质:铸铁 | 流动方向:单向 |
| 压力环境:低压 | 零部件及配件:阀体 |
| 形态:隔膜式 | 规格:PN1.0Mpa |
| 连接形式:法兰 | 适用介质:水 |
| 用途:截止 |
温州钜雄自控阀门有限公司坐落在中国泵阀之乡——永嘉
我公司专业生产电磁阀系列,楼宇自控系列，燃气自控系列的股份制企业，主导产品有：水用电磁阀（ZCS,DF,2W）；蒸汽电磁阀（ZCZ,ZCZP)；高温高压电磁阀（ZCZH,ZCZG)；不锈钢电磁阀（ZBSF,ZQDF)；燃气紧急切断阀（ZCRB,DMF-0.1）；煤气电磁阀（ZCM）；真空电磁阀（ZCA）等系列产品，品种齐全，质量稳定，具有卓越的专业技术，丰富的制造经验，引进，消化国外的先进技术，汇集工业自动化控制领域的开发，制造，销售。产品通过国家级检测，鉴定，被列为国家级新产品，我们以敏锐的触觉，丰富的专业知识，不断创新的科技灵感，高昂的创业斗志和脚踏实地的工作作风。公司一贯奉行“质量第一，信誉第一”为宗旨，为客户提供高质量的阀门产品及完善的的售后服务及颇具竞争的价格。我们携全体员工，竭诚欢迎广大新老客户来厂考察指导及任何方式的互利合作！

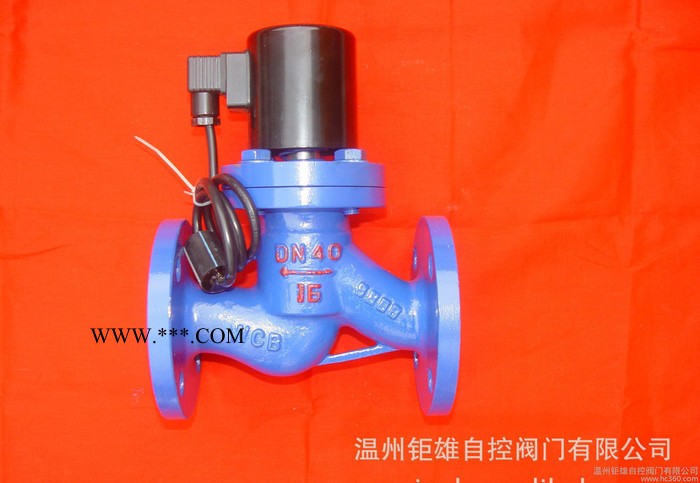

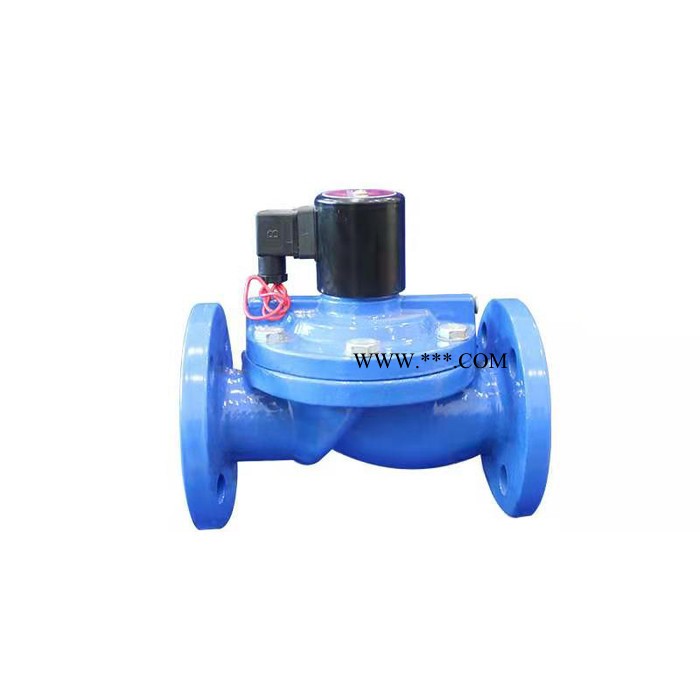

一、ZCS电磁阀产品概述：
ZCS电磁阀适用于以水或液体为工业介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。ZCS电磁阀采用橡胶密封，故对工作介质的清洁度大大降低，具有启闭迅速，可靠性高等特点。
二、ZCS电磁阀结构原理：
ZCS电磁阀为膜片一次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处状态的不同，可分为常闭电磁阀和常开电磁阀。
ZCS常闭电磁阀：常位时，活动铁 芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀口外泄，以致主阀膜片上下产生 压力差，膜片被迅速托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，继而副阀膜片上腔压力上升，主阀膜片压向阀座，阀又呈关闭状态。
ZCS常开电磁阀：当线圈通电时，产生磁场力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭。随着主阀阀内上下压差趋向相等，主阀膜片由弹簧及自重压向密封 阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀环由于弹簧作用上升，副阀打开，主阀膜片上腔内介质经副阀流走、压力下降，当压力降到一定值后，主阀由上 下压差作用向上升起，主阀打开，阀门开启。

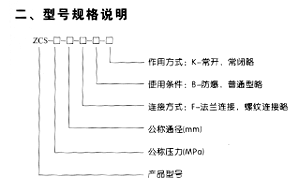

三、ZCS水用电磁阀型号规格说明：
四、ZCS电磁阀技术参数：
| 公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 工作介质 | 液体、水、≤ΟE、及其他非腐蚀性流体 | |||||||||||||
| 功耗VA | 17 | 30 | ||||||||||||
| 阀体材质 | 铜 不锈钢 | 铸铁 | ||||||||||||
| 流量系数Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 |
| 动作方式 | 常开常闭 | |||||||||||||
| 型式 | 先导式 | |||||||||||||
| 介质温度（℃） | -5～80 | -50～60 | ||||||||||||
| 工作压力（Mpa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | |||||||||||
| 额定电压 | AC220V·DC24V其余规格可作特殊订货 | |||||||||||||
五、ZCS电磁阀安装尺寸：
| 公称通径DN | 内螺纹连接 | 法兰连接 | |||||||||
| 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||
| G | H | L | H | L | D | D1 | D2 | n-d | b | f | |
| 15 | 1/2″ | 105 | 90 |
|
|
|
|
|
|
|
|
| 20 | 3/4″ | 114 | 100 |
|
|
|
|
|
|
|
|
| 25 | 1″ | 138 | 120 | 130 | 160 | 115 | 85 | 65 | 4- 14 | 16 | 3 |
| 32 | 11/4″ | 151 | 137 | 137 | 180 | 140 | 100 | 76 | 4- 18 | 18 | 3 |
| 40 | 11/2″ | 155 | 145 | 152 | 200 | 150 | 110 | 84 | 4- 18 | 18 | 3 |
| 50 | 2″ | 187 | 188 | 152 | 230 | 165 | 125 | 99 | 4- 18 | 20 | 3 |
| 65 |
|
|
| 222 | 290 | 185 | 145 | 118 | 4- 18 | 20 | 3 |
| 80 |
|
|
| 239 | 310 | 200 | 160 | 132 | 8- 18 | 20 | 3 |
| 100 |
|
|
| 255 | 350 | 220 | 180 | 156 | 8- 18 | 22 | 3 |
| 125 |
|
|
| 416 | 360 | 250 | 210 | 184 | 8- 18 | 22 | 3 |
| 150 |
|
|
| 440 | 400 | 285 | 240 | 211 | 8- 22 | 24 | 3 |
| 200 |
|
|
| 443 | 600 | 340 | 295 | 266 | 8- 22 | 24 | 3 |
| 250 |
|
|
| 493 | 750 | 395 | 350 | 319 | 12- 22 | 26 | 3 |
| 300 |
|
|
| 549 | 850 | 445 | 400 | 370 | 12-φ22 | 26 | 4 |
