| 材质 | 碳钢 |
|---|---|
| 工作压力 | 中压 |
| 公称通径 | 50~4000 |
| 结构形式 | 垂直板式 |
| 介质温度范围 | 80 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 电子 |
| 适用介质 | 水 |
| 用途 | 调节 |
| 类型(通道位置) | 二通式 |
| 品牌 | 蝶灵 |
| 型号 | D941X-16C-150 |
| 加工定制 | 是 |

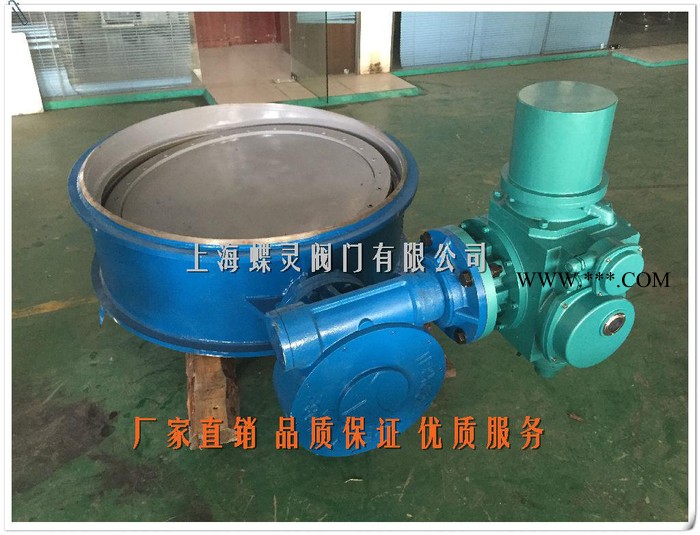

【直销】流量调节电动蝶阀 电动蝶阀 蝶阀dn150概述
D941X电动蝶阀作为新一代调速型蝶阀，本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式，根据蝶板不同位置的动作特点，从电动驱动控制上进行了全新的设计。电动蝶阀采取改电动装置输入电流的频率，进而调整电动装置的转动速度和输出力矩，以达到控制蝶板开工关速度，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。电动蝶阀适用于介质为水、海水的管路的 泵出口位置，作为闭路阀兼有止回阀的特性，用以避免和减少管路系统中介质的倒流和水锤冲击，保护管路．对于电厂、水厂等工作电源十分可靠的场合尤其适用。
【直销】流量调节电动蝶阀 电动蝶阀 蝶阀dn150主要技术参数
公称压力（MPa） | 0.25 | 0.6 | 1.0 | |
公称通经（mm） | 1000～2400 | 800～2400 | 500～1600 | |
试验压力 | 强度试验 | 0.375 | 0.90 | 1.5 |
密封试验 | 0.275 | 0.66 | 1.1 | |
适用介质 | 水、海水 | |||
适用温度（℃） | ≤80℃ | |||
安装方式 | 立式、卧式 | |||
【直销】流量调节电动蝶阀 电动蝶阀 蝶阀dn150执行标准
设计制造 | 法兰连接尺寸 | 结构长度 | 压力试验 |
GB12238 | GB2555-2526-8 | GB12221 | GB/T13927 |
D941X电动蝶阀主要零部件材料
零件名称 | 材料 |
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |
D941X电动蝶阀主要外形尺寸
PN | DN | L | A | H1 | H2 | DO | B1 | B2 | B3 | B4 |
0.25MPa | 1000 | 410 |
| 817 | 1303 | 400 | 225 | 709 | 303 | 770 |
1200 | 470 | 1200 | 812 | 1529 | 400 | 225 | 709 | 303 | 760 | |
1400 | 530 | 1400 | 1020 | 1692 | 400 | 225 | 728 | 303 | 760 | |
1600 | 600 | 1600 | 1145 | 1885 | 400 | 275 | 843 | 385 | 778 | |
1800 | 670 | 1800 | 1315 | 1924 | 400 | 275 | 879 | 385 | 792 | |
2000 | 760 | 2000 | 1670 | 2095 | 400 | 275 | 969 | 450 | 856 | |
2200 | 840 | 2200 | 1739 | 2487 | 400 | 430 | 1103 | 540 | 995 | |
2400 | 910 | 2400 | 1699 | 2595 | 400 | 430 | 1103 | 540 | 995 |
PN | DN | L | A | H1 | H2 | DO | B1 | B2 | B3 | B4 |
0.6MPa | 800 | 318 |
| 667 | 1190 | 500 | 175 | 583 | 230 | 683 |
900 | 330 |
| 745 | 1245 | 400 | 225 | 709 | 303 | 770 | |
1000 | 410 |
| 817 | 1303 | 400 | 225 | 709 | 303 | 760 | |
1200 | 470 | 1200 | 912 | 1529 | 400 | 225 | 728 | 303 | 760 | |
1400 | 530 | 1400 | 1041 | 1693 | 400 | 275 | 843 | 385 | 778 | |
1600 | 600 | 1600 | 1145 | 1885 | 400 | 275 | 879 | 385 | 792 | |
1800 | 670 | 1800 | 1346 | 1924 | 400 | 275 | 969 | 450 | 856 | |
2000 | 760 | 2000 | 1670 | 2095 | 400 | 430 | 1103 | 540 | 995 | |
2200 | 840 | 2200 | 1739 | 2487 | 400 | 430 | 1103 | 540 | 995 | |
2400 | 910 | 2400 | 1850 | 2595 | 400 | 430 | 1103 | 540 | 995 |
PN | DN | L | A | H1 | H2 | DO | B1 | B2 | B3 | B4 |
1.0MPa | 500 | 229 |
| 548 | 943 | 500 | 145 | 533 | 162 | 610 |
600 | 267 |
| 583 | 985 | 500 | 175 | 583 | 230 | 683 | |
700 | 292 |
| 612 | 1075 | 500 | 175 | 583 | 230 | 683 | |
800 | 318 |
| 677 | 1190 | 400 | 225 | 709 | 303 | 770 | |
900 | 330 |
| 745 | 1245 | 400 | 225 | 709 | 303 | 760 | |
1000 | 410 |
| 817 | 1303 | 400 | 225 | 728 | 303 | 760 | |
1200 | 470 | 1200 | 948 | 1529 | 400 | 275 | 843 | 385 | 778 | |
1400 | 530 | 1400 | 1158 | 1692 | 400 | 275 | 879 | 385 | 792 | |
1600 | 600 | 1600 | 1285 | 1885 | 400 | 275 | 969 | 450 | 856 |
D941X电动蝶阀特点
1. 电动启闭，具有任意调整、止回和截止功能。操作方便，安全可靠。
2. 本阀可连续实现慢开、快开或快关、慢关的动作，并有效的防止了泵出口介质倒流和水锤的产生。
3. 节能驱动，与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。
4. 安装在泵出口时，本蝶阀同时具有止回啊和闸阀的共同功能，因此可以一阀代两阀，节约安装空间，节省管网造价。
5. 流阻小。本阀全开时流阻系数不超过0.3，因此可以节约能源，降低管路的运行费用。
6. 当发生事故或停电时，可以通过手动操作控制蝶阀启闭。
