2.泵体和泵盖部分为单级洁净水离心泵，从叶轮的背面，即后门的结构形式上进行划分。本实用新型的优点是维护方便，没有泵体、抽吸管道、排放线和电机，只需拆下延长联轴器的中间连接，再从转子部分退出维护。3.是单级洁净水离心泵的壳体(即泵体和泵盖)构成了泵的工作室。叶轮、轴和滚动轴承是泵的转子。悬浮轴承部件支撑泵的转子部分，滚动轴承承受泵的径向和轴向力。
4.为了平衡泵的轴向力，大多数泵在叶轮前后都装有密封环，叶轮后盖板上有平衡孔。由于某些泵轴向力小，叶轮背面没有密封环和平衡孔。
5.单级洁净水离心泵轴向密封环由填料盖、填料环、填料等组成，以防止进气或大量泄漏。如果泵的叶轮是平衡的，装有软填料的空腔与叶轮的吸入口相连。如果叶轮进口处的液体处于真空状态，则容易沿轴套表面进入空气，因此填料环通过泵盖上的小孔安装在填料腔中，将洁净水离心泵室中的压力水引至填料环进行密封。如果泵的叶轮没有平衡孔，由于叶轮背面的液体压力大于大气压，没有漏气问题，所以无法安装灌装环。
6.为避免轴磨损，单级洁净水离心泵在轴通过填料腔的部位设有轴套保护装置。在套筒和轴之间必须有一个O形环，以防止沿匹配表面的进气或泄漏。

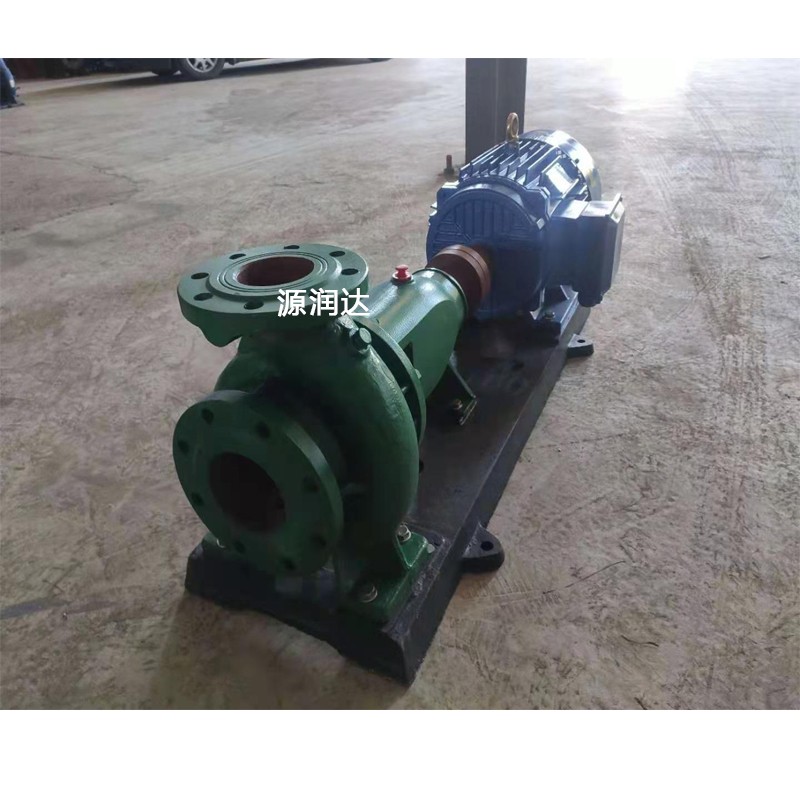

7.单级洁净水离心泵的传动方式通过延长弹性联轴器与电机连接。泵的旋转方向，从驱动端，是顺时针方向。
