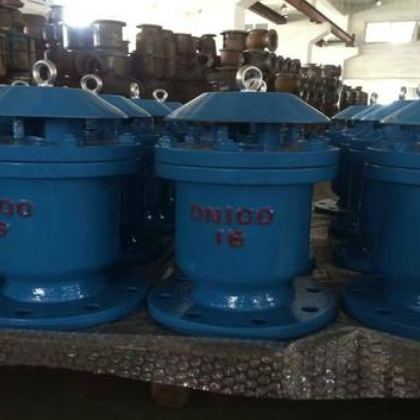

QSP全压高速排气阀
产品概述：
是国内目前最先的气缸式排气阀，在结构性能上完全超越了普通高速（双口）排气阀和复合式双口排气阀，对于管道中的气体，无论是多段水柱，气柱相间，有压无压均可连续高速排出管道，浮球不顶在排气口上，不存在卡坏问题，少量气体可通过微孔排出，管道出现负压时可注气，防气染并缓冲水锤升压，解除新建管路试车之险，排气之难，减少城市管网爆管事故，减阻节能，减少压力震荡，提高整个供水系统及各种设备的安全可靠性。专业供应排气阀全压高速排气阀QSP全压高速排气阀
主要用途
本系列排气阀采用法兰连接，适用于压力为1.0~1.6Mpa，工作温度≤100℃的电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工矿的管路上，吸气和排气。
技术参数
|
型号 |
公称压力PN |
壳体试验压力 |
密封试验压力 |
适用温度 |
适用介质 |
|
QSP |
1.0Mpa |
1.5Mpa |
1.1Mpa |
0-80℃ |
清水类 |
|
1.6Mpa |
2.4Mpa |
1.76Mpa |
法兰连接外形尺寸
|
公称通径 |
PN(Mpa) |
H |
D |
D1 |
D2 |
Z-d |
|
50 |
1.6 |
620 |
165 |
125 |
99 |
4-18 |
|
80 |
1.6 |
620 |
200 |
160 |
132 |
8-18 |
|
150 |
1.6 |
740 |
285 |
240 |
211 |
8-22 |
|
200 |
1.6 |
780 |
340 |
295 |
266 |
8-22 |
|
250 |
1.6 |
820 |
405 |
355 |
319 |
12-22 |
|
300 |
1.6 |
850 |
460 |
400 |
370 |
12-26 |
