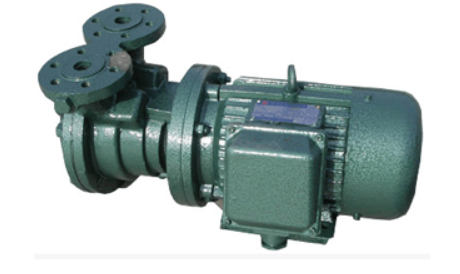

CXZ系列船用自吸式旋涡泵

CXZ系列船用自吸式旋涡泵供船舶装置抽送饮水、洗涤及卫生用的淡水或海水。
型号说明：

三泵型号及性能参数:

CXZ系列船用自吸式旋涡泵是一种叶片泵。主要是由叶轮、泵体和泵盖组成。叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。CXZ系列船用自吸式旋涡泵的泵体和叶轮间形成的环形流道，吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间设有隔板，由此可以将吸入口和排出口隔离开。由星形叶轮在带有不连贯槽道的盖板之间旋转来输送液体的泵称为CXZ系列船用自吸式旋涡泵。
CXZ系列船用自吸式旋涡泵的工作原理是：星形轮在旋转时，产生了离心力，液体在此离心力的作用下，由泵壳侧面孔流入叶片根部并被抛向外圆，进入两侧盖板的槽道中。这部分液体原来随着叶片作圆周运动，因此具有一定的速度能，在盖板槽道中速度能变为压力能。然后又被旋涡泵叶片所攫取。在液体质点由入口到出口整个过程中，这样的作用会多次的重复，能量逐次得增加，就象液体在离心水泵中受多级叶轮的作用那样。液体在槽道中随着星形叶轮运动，到了截止点之后，由于槽道突然被堵塞，液体就从出口孔流出。出口孔一般设在出口盖板上，在入口盖板上，装有入口孔，它开在截止区后槽道突然出现的地方，这里显然是负压，以便把液体吸进来。由此可见，CXZ系列船用自吸式旋涡泵具有良好的自吸功能。
CXZ系列船用自吸式旋涡泵供船舶装置抽送饮水、洗涤及卫生用的淡水或海水。
