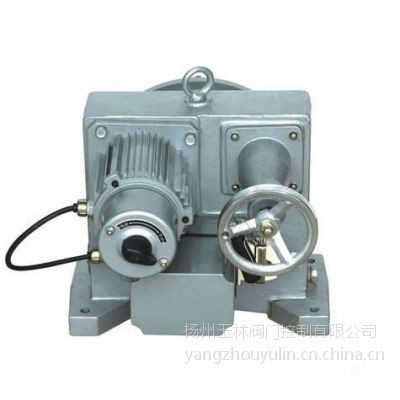

DKJ-610CX 常规型电动执行机构
DKJ型电动执行机构是DKJ系列角行程电动执行机构中的一种新型产品。它以 智能型一体化控制器代替原来系统的位置发送器和伺服放大器，可直接接受4mA～20mA直流电流信号，带动调节机构实现过程控制系统的自动调节功能。
1.2 DKJ型电动执行机构具有的功能特点：
a. 控制器集位置发送器与伺服放大器为一体，用单片微处理器作主控元件，可直接 接受模拟量控制；
b. 具有接受无源触点（如DCS系统的DO）控制或220V电压控制功能。这二种控 制功能可分别单独采用，也可以与模拟量控制共同采用，二者互不干涉；
c. 具有现场LED数码显示，可以清晰直观地显示执行器的运行状态和调节机构的开 度；
2、角行程阀门驱动装置|开关阀门执行机构型号、规格（表1）
|
|
开关型 |
行程开关带（√）不带（×） |
出轴推力（N） |
行程（mm） |
全行程时间（S） |
消耗功率（W） |
|
DKJ-310 |
0~10 |
× |
4000 |
10、16 |
10mm 8 |
155 |
|
DKJ-310-X |
0~10 |
√ |
16mm 12.5 |
|||
|
DKJ-310C |
4~20 |
× |
25mm 20 |
|||
|
DKJ-310C-X |
4~20 |
√ |
30mm 24 |
|||
|
DKJ-410 |
0~10 |
× |
6400 |
18、30 |
18mm 16 |
|
|
DKJ-410-X |
0~10 |
√ |
30mm 24 |
|||
|
DKJ-410C |
4~20 |
× |
40mm 32 |
|||
|
DKJ-410C-X |
4~20 |
√ |
60mm 50 |
|||
|
DKJ-510 |
0~10 |
× |
16000 |
30、50 |
30mm 16 |
400 |
|
DKJ-510-X |
0~10 |
√ |
50mm 30 |
|||
|
DKJ-510C |
4~20 |
× |
60mm 40 |
|||
|
DKJ-510C-X |
4~20 |
√ |
100mm 60 |
|||
|
DKJ-610 |
0~10 |
× |
25000 |
30、50 |
30mm 16 |
1000 |
|
DKJ-610-X |
0~10 |
√ |
50mm 30 |
|||
|
DKJ-610C |
4~20 |
× |
60mm 40 |
|||
|
DKJ-610C-X |
4~20 |
√ |
100mm 60 |
安装环境
执行机构应安装在温度为－25℃～70℃，相对湿度不大于95%且周围无腐蚀性气体的环境中，根据现场条件，可将执行机构安装在水泥或金属骨架的基座上，用地脚螺钉紧固。安装时应考虑到手动操作及维修拆装的方便。执行机构的输出轴与调节机构的联接，可通过连杆及连接头，限位止挡块应在输出轴的有效范围内紧固、不可松动。
主要技术性能
1、输入信号：开关量信号
2、输入通道：三个
3、输入电阻：Ⅱ型200Ω；Ⅲ型250Ω
4、输出信号：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC
5、输出力矩：见上表
6、输出轴每转时间100±20秒
7、输出轴有效转角90º
8、死区：Ⅱ型≤150µA；Ⅲ型≤240µA
9、阻尼特输出轴振荡次数不超过“三个半”周期
10、基本误差：±2.5%
11、回差：1.5%
12、电源电压：220V(+22V,-33V) 50Hz
14、使用环境温度：放大器：0～+50℃；执行器：-25～+55℃
15、使用环境相对湿度：放大器：10%～70%，执行器：≤95%
