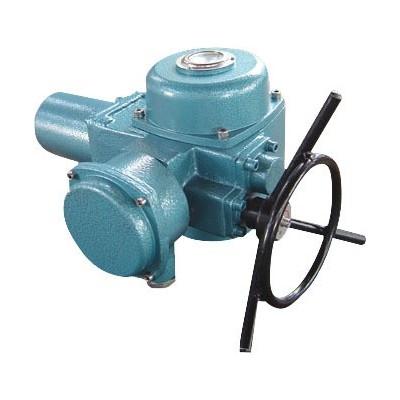

部分回转电动阀门Q20-1W 电装

部分回转电动阀门Q20-1W 电装

部分回转阀门电动装置DQW系列多回转阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的佳驱动装置。本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。

本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

组成

电机——采用三相异步电机，起动转矩大、转动惯性小、使用寿命长。

减速机构——机械齿轮均采用高温蘸火工艺处理，强度高耐磨。

行程控制机构——采用十进制计数器原理，控制精度高。

力矩控制机构——动作可靠、调节方便、转矩重复精度高。

开度指示机构——液晶指示，更直观。

机械限位——有行程限位、过力矩限位和机械限位开关，保障驱动装置和阀门的安全使用。

电气部分——智能型电器元器件均为进口材料，调节精度高、稳定性好。

结构组成：

4.1电动机：户外型采用YDFf型，隔爆型采用YBDFf型阀门异步电动机

4.2减速机构：由一对直齿轮和少齿差行星轮两级传动组成。电动机的动力经减速机构传递给输出盘。

4.3力矩控制机构：结构见图4。当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，由蜗杆上的齿条带动齿轴转动，当输出力矩增大到整定转矩时，则紧固在齿轴上的凸轮使微动开关动作，从而切断电动机电源，电动机停转，以此实现对电动装置输出转矩的控制，达到保护阀门的目的。

4.4行程控制机构：结构见图5。凸轮轴与输出盘同步转动，当凸轮轴转至预先设定的行程位置时，紧固在凸轮轴上的凸轮使徽动开关动作，切断电动机电源，从而实现对电动装置行程的控制。

4.5开度指示机构：结构见图5。开度指示盘固定于行程开关上，凸轮轴转动使指针同时转动，以指示阀门的开关量，同时，凸轮轴上的开度齿轮通过中间齿轮带动电位器齿轮，电位器轴转动，供远传开度指示用。

4.6手电动切换：全自动切换，需手动时直接转动手轮即可操作电动装置；需电动时直接电动操作，没有切换手柄的操作。

注意：电劫运行时请勿转动手轮1

4.7机械限位：参见图1，当行程控制机构不起作用时，用于保护阀门不至行程而引发事故卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面，并应在隔爆面上涂防锈油，电气罩盖应盖严紧固，以防雨水或潮气进入；
