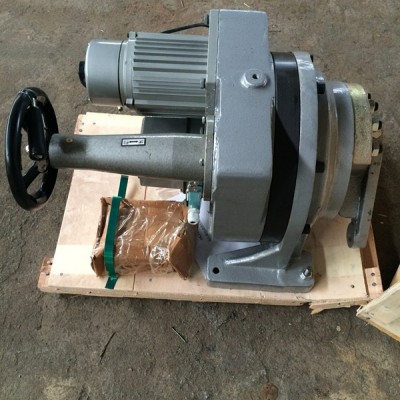

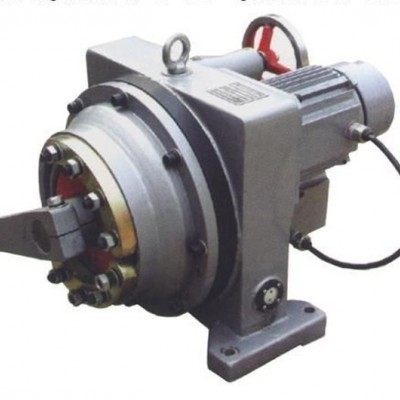

现场安装SKJ-510 电子式电装
电子式调节型电动执行机构，以220V交流电源为动力，直接接受来自控制调节系统发出的4～20mA,0～10mA或1～5VDC，0～10VDC模拟信号，驱动调节阀进行精确阀位定位，以百分比显示阀位要求开度和实际开度，并把阀位实际开度以同样的模拟信号反馈给自控调节系统。
主要特点
1、直接接受来之自控调节系统发出的4～20mA,0～10mA或1～ 5VDC，0～10V DC模拟信号，内置伺服放大器和手动自动调节器无需另配伺服放大器。
2、执行器的上下限位，行程，零位，满量程均可在执行器操作面板上设定。
3、数控操作面板采用了6位LED数码管显示，清晰度高。运行时可同时显示输入开度和阀位实际开度，为现场监控提供便利。
4、控制精度≤1%，死区在0.5～10%可调.
5、控制过程中，设有中断信号自锁，设定值定位功能。
6、具有故障自诊断功能，发生故障时操作面板能提示故障种类。
7、本机有控制输入信号错误（包括：中断，掉线）自动处理功能，用户可按系统需要预先设定阀位开闭度。
8、伺服电机设有多种保护功能。
9、通讯输出口可采用RS485，脉宽调制，模拟量等。定货时请说明输出方式，“协议”种类。
型号编制说明
SKJ-510
SK：机电一体化型J：角行程510：输出力矩型号与规格
主要技术参数
1、输入信号：4～20mA DC 0～10mA DC 1～5V DC 0～10V DC开关量，数字数据可选
2、控制精度：±1%
3、显示精度：±1%
4、回差：〈1%
5、限位控制：程序控制，机械限位，电器限位
6、输入端电阻：250Ω
7、电源电压：220V 50HZ
8、使用环境湿度：≤95%
9、使用环境温度：-25℃～+75℃
10、防护等级：普通型IP55,户外型IP66
角行程电子式SKJ电动执行器型号：
SKJ-210,SKJ-310,SKJ-410,SKJ-510,SKJ-610,SKJ-710
SKJ-2100,SKJ-3100,SKJ-4100,SKJ-5100,SKJ-6100,SKJ-7100
SKJ-210CX,SKJ-310CX,SKJ-410C,SKJ-510CX,SKJ-510ACX,SKJ-610CX,SKJ-610ACX
SKJ-710CX,SKJ-710ACX
SKJ-210S,SKJ-310S,SKJ-410S,SKJ-410AS,SKJ-510S,SKJ-510AS,SKJ-610S,SKJ-610AS
SKJ-710S,SKJ-710AS
SKJ-210Z，SKJ-310Z，SKJ-410Z，SKJ-510Z，SKJ-610Z，SKJ-710Z
SKJ-2100Z，SKJ-3100Z，SKJ-4100Z，SKJ-5100Z，SKJ-6100Z，SKJ-7100Z
SKJ-210B，SKJ-310B，SKJ-410B，SKJ-510B，SKJ-610B，SKJ-710B
SKJ-2100B，SKJ-3100B，SKJ-4100B，SKJ-5100B，SKJ-6100B，SKJ-7100B
