SKZ-4100电子式电动执行器
SKZ-Z型系列智能数控角行程电动执行机构是一种在自控调节系统中，它以220V交流电源为动力，直接接受来之自控制调节系统发出4～20mA,0～10mA或1～5V DC，0～10V DC模拟信号，驱动调节阀进行***阀位定位，以***比显示阀位要求开度和实际开度，并把阀位实际开度以同样的模拟信号反馈给自控调节系统。是目前应用日益***的一种智能型电动执行机构。可***应用于发电，冶金，石油，化工，城市供水，智能大厦，轻工等工业过程自动化系统中。
主要特点
1、直接接受来之自控调节系统发出的4～20mA,0～10mA或1～5V DC，0～10V DC模拟信号，内置伺服放大器和手动自动调节器无需另配伺服放大器。
2、执行器的上下限位，行程，零位，满量程均可在执行器操作面板上设定。

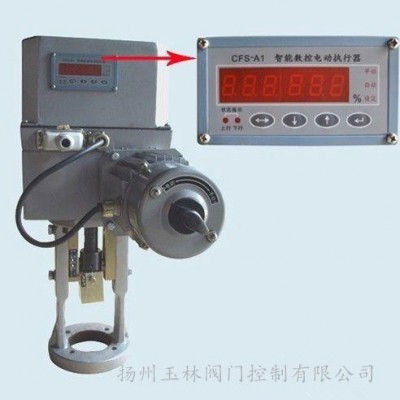

3、数控操作面板采用了6位LED数码管显示，清晰度高。运行时可同时显示输入开度和阀位实际开度，为现场监控提供便利。
4、控制精度≤1%，死区在0.5～10%可调.
5、控制过程中，设有中断信号自锁，设定值定位功能。
6、具有故障自诊断功能，发生故障时操作面板能提示故障种类。
7、本机有控制输入信号错误（包括：中断，掉线）自动处理功能，用户可按系统需要预先设定阀位开闭度。
8、伺服电机设有多种保护功能。
9、通讯输出口可采用RS485，脉宽调制，模拟量等。定货时请说明输出方式，“协议”种类。
主要技术参数
1、输入信号：4～20mA DC 0～10mA DC 1～5V DC 0～10V DC开关量，数字数据可选
2、控制精度：±1%
3、显示精度：±1%
4、回差：〈1%
5、限位控制：程序控制，机械限位
6、输入端电阻：250Ω
7、电源电压：220V 50HZ
8、使用环境湿度： ≤95%
9、使用环境温度：-25℃～+75℃

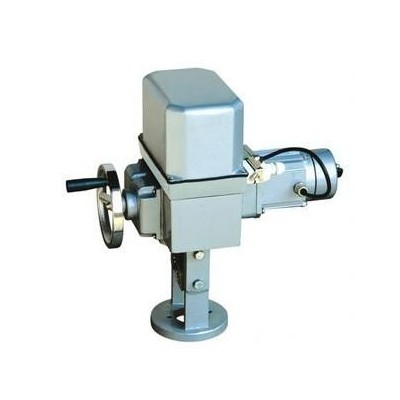

SKZ型直行程执行机构
型号 ZKZ-310C/310CX ZKZ-410C/410CX ZKZ-510C/510CX ZKZ-610C/610CX
推力N 4000 6400 16000 25000
行程 10 16 25 30 18 30 40 60 30 50 60 100 30 50 60 100
全行程时间 8 12.5 20 24 15 24 30 48 16 30 40 60 16 30 40 60
