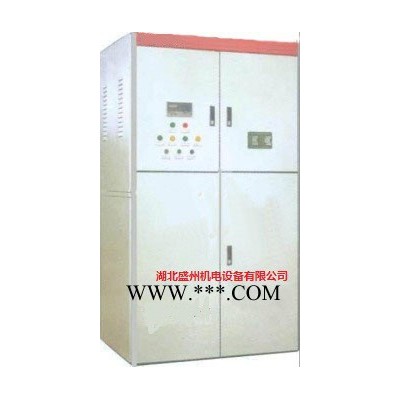

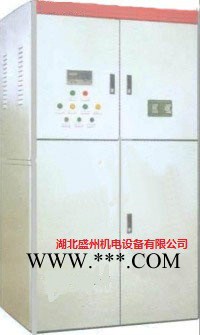

高压电机液阻软启动柜

湖北盛州机电生产的高压电机液阻软启动柜一般分为高压笼型和高压绕线型，高压液阻软启动柜采用平滑软启动的方式保护您的大中型电机，赢得广大用户的一致认可。如果您有需求或者建议，请来电咨询    钱女士  13871795430

高压电机液阻软启动柜工作原理

   GYQ系列高压电机液阻软启动柜是采用特种介质的水溶液作为电阻，在特别设计的液体电阻箱中引入极板做电极串入电机转子回路中，当电动机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使液体电阻（串入转子回路的）由大到小作无级变化，从而使电机低电流平滑起动。

高压电机液阻软启动柜技术参数

1、被控电机功率：45～10000KW

2、被控电机转子电流：200～2000A

3、被控电机转子电压：200～2200V

4、电液正常工作温度：0～75℃

5、连续起动次数：5～10次

6、起动电流：Iq ≤ 1.3Ie（Ie为电机额定电流）

7、电源电压：三相380V、50Hz

安装与调试

安装与连线

1、电柜应安装在可泄水的水泥基础上，确保电柜与水平面垂直，柜体紧固于基础上的槽钢上，且电柜下方应有电缆沟。

2、按照电气原理图将电动机转子电缆线（电缆线能承载足够的电流）引入电柜并连接好，同时接好联锁控制线。

3、检查接线是否正确，紧固件是否松动。

4、检查液体电阻极板对地绝缘电阻应≥5MΩ

调试

配制电阻液：

1）各隔槽中注入八成的纯净水。

2）三份电液粉分别注入三个槽内，然后再加纯净水，使三槽液面同时至离箱盖15cm处。

3）起动升降电机，使活动极板上、下升降数次，以使电阻液均匀。

请按照以上三个步骤依次进行

试车

观察起动电流是否小于1.3Ie、若是，则可以正式投入使用，否则调整电阻液体浓度，具体调整方法详见本说明书“使用和维修”部分。
