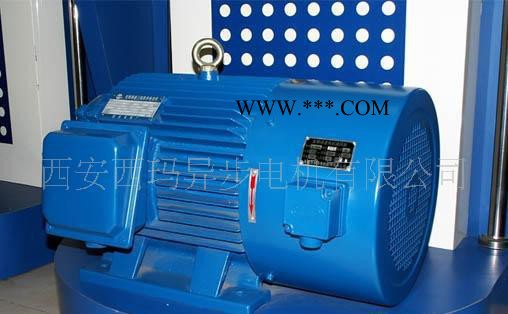

西安泰富西玛YVP/YVF280M-8 45KW变频电机风机专用

咨 询 电 话  ：029-82197999
**  ：13571999938
咨询 Q    Q  ：2441777531

一、西安泰富西玛YVP/YVF280M-8 45KW 380V变频电机风机专用 水泵专用电机概述

YJTG系列变频调速三相异步电动机是为适应市场需要，在引进国外先进技术及总结本厂多年生产YJT系列变频调速电机经验的基础上而开发研制的新一代变频调速电机。在电磁设计方面，对定、转子槽形及绕组型式、接法等进行了调整，使其能适应变频器电源供电的状况，并且，既能保证电机在高频时的过载能力，又能在低频时保持恒转矩输出。在结构设计方面，安装尺寸与Y系列电机相同，除长度尺寸外，其它外形尺寸亦与Y系列电机相同，互换性强，便于用户配套使用。该系列电机采用独立的轴流通风机强迫通风，保证电机在整个频率范围内均具有较好的冷却效果，温升不超过规定值。YJTG系列变频调速三相异步电动机与变频装置构成的调速系统，与其它调速方式相比，节能效果显着，调速性能好，调速范围广，具有噪音低、振动小，可与国内外各种变频器配套的特点，可广泛应用干轻工、纺织、化工、冶金、机床等行业的恒转矩、恒功率调速的场合及风机、水泵等的节能调速，有助于实现调速系统的自动化控制。YJTG系列电动机的4极电机符合《小型变频变压调速电动机及电源技术条件》JB/T7118-93的规定，其它极数的电机符合IEC34-1的规定，也符合GB/T755的规定。

二、西安泰富西玛YVP/YVF280M-8 45KW 380V变频电机风机专用 水泵专用电机型号说明

YJTG200L1-6：“YJTG”表示电机型号，“200”表示中心高（mm），“L”表示机座长度代号，“1”表示铁心长度代号，“6”表示电机极数。

型号 电压 频率 同步转速 标称功率 额定电流 额定转矩 **大转矩/额定转矩 重量

V Hz r/min kW A N.m 倍 kg

YJTG80M1-2 380 50 3000 0.75 2 2.4 2.8 21

YJTG80M2-2 1.1 2.8 3.5 22

YJTG90S-2 1.5 3.7 4.8 26

YJTG90L-2 2.2 4.9 7 29

YJTG100L-2 3 6.3 9.6 38

YJTG112M-2 4 8.4 12.7 48

YJTG132S1-2 5.5 11.2 17.5 70

YJTG132S2-2 7.5 15 23.9 75

YJTG160M1-2 11 21.5 35 118

YJTG160M2-2 15 29.7 47.7 128

YJTG160L-2 18.5 35.2 58.9 148

YJTG180M-2 22 41.1 70 175

YJTG200L1-2 30 55.6 95.5 233

YJTG200L2-2 37 67.8 117.8 251

YJTG225M-2 45 82.5 143.2 312

YJTG250M-2 55 99.8 175 387

YJTG280S-2 75 132 238.7 515

YJTG280M-2 90 155 286.5 566

YJTG315S-2 110 189 350.1 922

YJTG315M-2 132 230 420.1 1010

YJTG315L1-2 160 275 509.3 1085

YJTG315L2-2 200 343 636.6 1220

YJTG80M1-4 380 50 1500 0.55 1.6 3.5 2.8 21

YJTG80M2-4 0.75 2.1 4.7 22

YJTG90S-4 1.1 2.9 7 29

YJTG90L-4 1.5 3.8 9.5 30

YJTG100L1-4 2.2 5.2 14 38

YJTG100L2-4 3 6.9 19 39

YJTG112M-4 4 8.6 25.4 50

YJTG132S-4 5.5 11.5 35 71

YJTG132M-4 7.5 15.3 47.7 82

YJTG160M-4 11 22.2 70 125

YJTG160L-4 15 30.3 95.4 145

YJTG180M-4 18.5 35.9 117.1 176

YJTG180L-4 22 42.2 140.9 194

YJTG200L-4 30 56.5 190.9 254

YJTG225S-4 37 68.2 235.5 294

YJTG225M-4 45 82.6 286.4 327

YJTG250M-4 55 102 350.1 381

YJTG280S-4 75 134 477.4 535

YJTG280M-4 90 158 572.9 634

YJTG315S-4 110 192 700.3 912

YJTG315M-4 132 229 840.3 1048

YJTG315L1-4 160 277 1018.6 1105

YJTG315L2-4 200 342 1273.2 1260

YJTG355M1-4 220 410 1400.5 1735

YJTG355M3-4 250 465 1591.5 1845

YJTG355L2-4 280 520 1782.5 1990

YJTG355L3-4 315 580 2005.3 2030

YJTG90S-6 380 50 1000 0.75 2.3 7.1 2.8 25

YJTG90L-6 1.1 3.2 10.5 28

YJTG100L-6 1.5 4 14.3 39

YJTG112M-6 2.2 5.6 21 48

YJTG132S-6 3 7.2 28.6 69

YJTG132M1-6 4 9.2 38.2 78

YJTG132M2-6 5.5 12 52.5 88

YJTG160M-6 7.5 16.9 71.6 119

YJTG160L-6 11 24.9 105 142

YJTG180L-6 15 31.6 143.2 184

YJTG200L1-6 18.5 37.5 176.6 229

YJTG200L2-6 22 43.8 210 247

YJTG225M-6 30 58.8 286.5 294

YJTG250M-6 37 71.7 353.3 395

YJTG280S-6 45 85.2 429.7 505

YJTG280M-6 55 105 525.2 566

YJTG315S-6 75 139 716.2 850

YJTG315M-6 90 163 859.4 965

YJTG315L1-6 110 198 1050.4 1028

YJTG315L2-6 132 235 1260.5 1195

YJTG355M1-6 160 305 1527.8 1635

YJTG355M2-6 185 350 1766.6 1710

YJTG355M4-6 200 380 1909.8 1770

YJTG355L1-6 220 415 2100.8 1825

YJTG355L3-6 250 470 2387.3 1910

YJTG132S-8 380 50 750 2.2 5.8 28 2.8 69

YJTG132M-8 3 7.7 38.2 79

YJTG160M1-8 4 9.7 50.9 108

YJTG160M2-8 5.5 12.7 70 118

YJTG160L-8 7.5 17.6 95.5 143

YJTG180L-8 11 25.2 140.1 182

YJTG200L-8 15 34.1 191 229

YJTG225S-8 18.5 41.5 235.5 265

YJTG225M-8 22 46.9 280.1 296

YJTG250M-8 30 62.5 382 391

YJTG280S-8 37 78.1 471.1 500

YJTG280M-8 45 93.5 573 562

YJTG315S-8 55 115 700.3 875

YJTG315M-8 75 151 954.9 1008

YJTG315L1-8 90 173 1146 1065

YJTG315L2-8 110 212 1400.5 1195

YJTG355M2-8 132 270 1680.6 1719

YJTG355M4-8 160 321 2037.1 1775

YJTG355L3-8 185 370 2355.4 1885

YJTG355L4-8 200 400 2546.4 1950

YJTG315S-10 380 50 600 45 102 716.2 2.8 838

YJTG315M-10 55 123 875.3 960

YJTG315L2-10 75 163 1193.6 1180

YJTG355M1-10 90 195 1432.4 1665

YJTG355M2-10 110 232 1750.6 1820

YJTG355L2-10 132 280 2100.8 1925

三、西安泰富西玛YVP/YVF280M-8 45KW 380V变频电机风机专用 水泵专用电机使用条件

1、海拔不超过1000m。

2、环境空气温度随季节而变化，但不超过40**不超过-15℃。

3**湿月平均相对湿度为90％，同时该月月平均**低温度不高于25℃。

四、西安泰富西玛YVP/YVF280M-8 45KW 380V变频电机风机专用 水泵专用电机结构形式

1、外壳防护等级为IP44，也可按用户要求制成IP54。

2、冷却方式为全封闭带轴流通风机冷却(1C416)。

3、根据用户要求可带各种高分辨率的传感器(光电编码器、旋转变压器及测速发电机)。

4、根据用户要求可带电磁制动器(通电、失电制动均可)、齿轮减速机等附件。

5、从轴伸端视之，电机接线盒位于机座右侧，也可按用户要求位于机座左侧或顶部。

五、西安泰富西玛YVP/YVF280M-8 45KW 380V变频电机风机专用 水泵专用电机主要技术性能

1、电机为连续工作制。

2、额定电压为380V，额定频率为50Hz。也可根据用户要求确定额定点的电压和频率。

3、绝缘等级为F级。

4、H80～225中心高，5～50Hz为恒转矩调速，H250～355中心高，3～50Hz为恒转矩调速，50～100Hz为恒功率调速。也可根据用户要求确定调频范围。

5、过载能力强。

6、低速性能好。

7、280及以下机座号为Y接法，315、355为△接法。

六、西安泰富西玛YVP/YVF280M-8 45KW 380V变频电机风机专用 水泵专用电机订货须知

1、订货时请注明电机型号、额定功率、额定电压、额定频率、调频范围(对2极电机尤其重要)、安装形式等。

2、若对电机电压等级、调速特性、绝缘等级、防护等级、安装尺寸等有特殊要求，请在订货时说明，另行商议。
