| 产地 | 湖北 |
|---|---|
| 额定电压 | 380V-10000V |
| 额定频率 | 50HZ |
| 机械寿命 | 20000 |
| 结构形式 | 固定式 |
| 性质 | 新品 |
| 品牌 | 万征电气 |
| 质量认证 | ISO9002 |

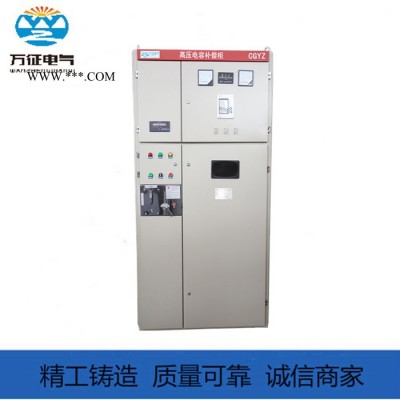

本装置选用进口或国产优质三相高压电力电容器，对电动机进行无功功率补偿，其安装在电动机机旁，与电动机同步投切，运行免维护，使用方便，有效提高电动机功率因数，降低线路损耗，节约电能，改善供电质量。适用于石化、冶金、矿山、建材、市政等行业的高压电动机就地无功补偿。
性能特点
u 选用全膜介质三相高压电力电容器，电容器采用环保型的高稳定性无毒浸渍剂，具有较高的放电起始电压，湿度变化小，可靠性高，体积小，重量轻，寿命长；
u 采用高压喷逐式熔断器作为短路保护，确保设备安全运行；
u 电容器内置放电元件，可使装置在脱离电网后，5分钟内将残留电压降至50V以下；
u 装置配备高压带电显示器、电磁锁和观察窗，具有强制闭锁功能，确保维护人员的安全；
u 随主机自动投入和切除，无操作部件，使用安全，维护方便；
u 装置由柜体、电容器、电抗器（可选项）组成，与电动机就近接入。
产品型号
使用环境
环境温度：—10～+40℃
相对湿度：不超过85%，不凝露
海拔高度：不超过1000m（超过1000m时选用高原型）
安装地点：垂直倾斜度不超过50，无火灾、导电尘埃、腐蚀性气体及剧烈振动
执行标准
《高压开关设备和控制设备标准的共用技术要求》 GB/T11022-2011
《高压无功就地补偿装置》 JB/T10557-2006
技术规格
| 型 号 | 额定容量（kvar） | 外形尺寸（mm） | 备 注 | ||
| W | D | H | |||
| CGYZ-75/□ | 75 | 1100 | 900 | 2000 |
|
| CGYZ-150/□ | 150 | 1100 | 900 | 2000 | 标准配置 |
| CGYZ-250/□ | 250 | 1100 | 900 | 2200 | 标准配置 |
| CGYZ-350/□ | 350 | 1100 | 900 | 2200 | 标准配置 |
| CGYZ-450/□ | 450 | 1100 | 900 | 2400 | 标准配置 |
| CGYZ-500/□ | 500 | 1100 | 900 | 2400 | 标准配置 |
就地补偿装置因配置不同，柜体尺寸会有较大差异，上表中数据按照我公司标准配置确定，具体设计时根据实际配置要求可能会有调整。
订货须知
因谐波会对电容器产生影响，订购本产品时，请确认电气系统中是否有谐波或产生谐波的设备及主要谐波成份，不详时请与本公司技术人员交流；
系统的自然功率因数与欲达到的目标功率因数，决定着补偿设备的容量与投资费用，订购时请确认系统自然功率因数和目标功率因数。不详时请与本公司技术人员交流；
请明确安装要求，如：柜体颜色、是否并柜、进线方式等。无明确说明均按照本公司标准产品制作；
请说明环境条件是否有特殊要求。
若有特殊要求，请与我公司协商订货。
