| 产地 | 河北 |
|---|---|
| 额定功率 | 0.75 |
| 工作温度范围 | -30-40 |

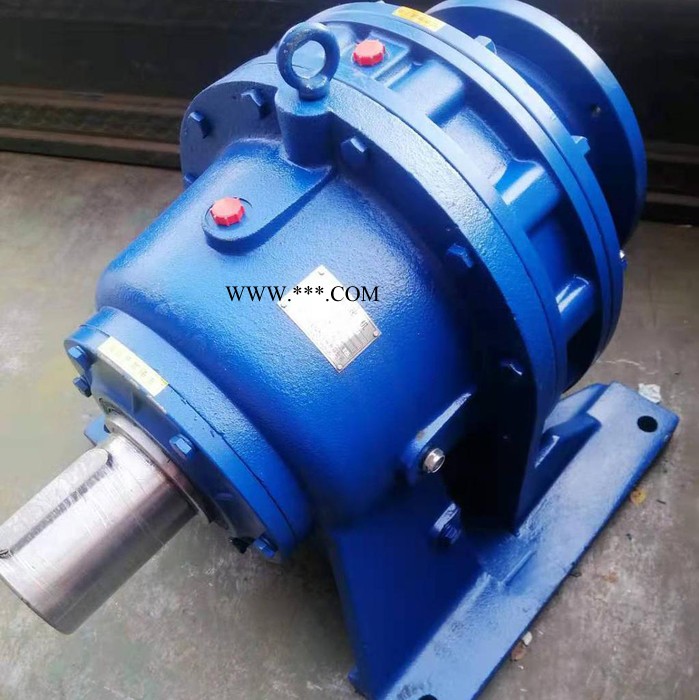

| 类型 | 针轮减速机 |
| 噪声 | 45db |
| 安装形式 | 卧式 |
| 布局形式 | 同进轴式 |
| 品牌 | 精宏 |
| 型号 | XWD0.75-2-11 |
| 加工定制 | 是 |
| 载荷状态 | 均匀载荷 |
行星减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在减速比小的减速机中,针齿上带有针齿套)。当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。”
