一.简介

XGN2-12箱式固定式金属封闭开关设备（以下简称开关柜），适用于3.6KV、7.2KV、12KV三相交流50HZ、单母线或单母线带旁路系统中作为接受和分配电能之用，安装于户内。本柜选用少油断路器、真空断路器、真空接触器均可。

二.结构特点

2.1产品为金属封闭结构，满足**标准GB39006和国际标准IEC298,防护等级IP2X,金属封闭结构可有效地防止异物进入柜内造成短路故障，并可防止人体接近带电体和运行部件。

2.2柜内不采用任何形式的相间、相对地的绝缘隔板（或复合绝缘）。相间、相对地空气绝缘距离大于125mm,柜内均采用较大爬距的瓷支持绝缘子（或套管），使开关柜具有较高的绝缘强度和绝缘稳定性。

2.3产品满足严酷条件下︱类设计的要求，可适用于凝露频繁并有轻度和绝缘污秽的场所。

2.4主开关（如断路器）固定要装于距地面较近的部位，主开关室高度为1.8m,有较大的检修空间，检修人员可方便地站在地面上对开关进行检测检修。

2.5采用旋转式隔离开关，该隔离开关在分断位置时旋转导体接地，即在带电体（如主母线）和被隔离导体（如断路器）之间形成“金属分隔”（即两个对地接口）。这时带电体只可能相间或相地对放电，而不致波及被隔离异体，从而保证了检修人员的安全。

2.6电缆室留有较大的空间，便于电缆头的制作安装和监测。维护：电缆室与电缆沟之间采用橡胶板封闭，以防潮湿及小动物通过电缆沟进入柜内。

2.7主开关。隔离开关。接地开关及柜门之间的联锁机均采用强制性机械闭锁形式，产品满足“五防”功能要求。隔离开关、主开关的传动操作设计与机械联锁装置统筹考虑，使用机械联锁装置结构简单，动作可靠。

2.8结构比较紧凑，外形尺寸宽为1.1m，深1.2m，高为2.65m.

2.9配装VEI负荷开关柜体宽度为0.65m,深度为1.2m,高度为2.65m.

2.10柜体结构分为两种：A:角钢焊接式；B：钢板弯制螺钉组装式。

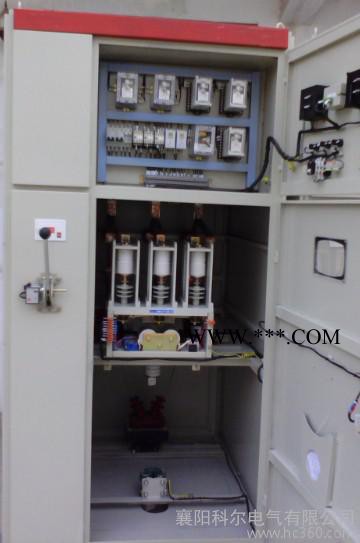

柜体分继电器室，断路器室（真空接触器室）。
