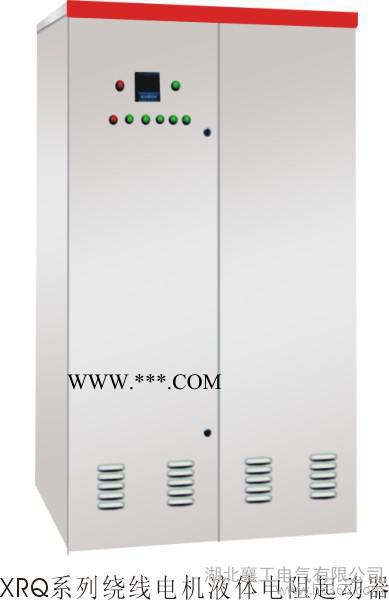

10KV高压电机液体电阻启动柜供应

一、概述

  XRQ系列液体电阻起动器可广泛用于水泥、化工、钢铁、冶金、矿山等

行业90－lOOOOKW绕线式异步电机。

  其执行标准为：

  低压成套开关设备和控制设备：GB7251.1－1997 IEC－439－1:1992

  XRQ型液体电阻起动器：Q/XTB1 －2010

二、工作原理

  XRQ系列液体电阻起动器是采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入电机转子回落中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入转子回路时）液体电阻由大到小作无极变化，从而使电机低电流平滑起动。

三、环境条件

周围空气温度： （－40－＋50）℃

相对湿度：≤90％

海拨高度：≤ZOOOrn

安装场所无显著摇动和冲击振动；无腐蚀性气体；安装倾斜度≤5℃

电源要求：三相四线交流380V±10％，50HZ

四、技术参数

起动电流：lq≤1.3le

起动时间：10－60S，预整定，现场可调；

起动次数：连续起动5－10次；

电液正常工作温度：0～70℃；

柜体防护等级：lP20 lP30；

五、性能特点

起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器；

软起动，起动电流小，约为电机额定电流的1.3倍；

可连续起动5－1O次；

起动过程平滑，对设备无机械应力冲击，可延长机械设备及电要的寿命；

可低电压起动，电网电压低于电机额定电压的10％时，可顺利起动；

适用性广，可适用任何负载状况下绕线式电机软起动，特别适用于重载起动；

具有起动超时、失压、超行程、超温等多重保护功能；

寒冷地区带自动加热功能；

结构简单、可靠，安装、维护方便。

六、型号说明

（略）详情请见说明书

七、标准规格

（略）详情请见说明书

八、安装基础

（略）详情请见说明书

九、订货须知

提供绕线电机型号、额定功率、定子电流、定子电压、转子电流、转子电压；

提供电机拖动的负载特征（工况说明）；

是否成套订货，成套订货包括：高（低）压一次柜、液体电阻起动柜；

注明高压一次柜柜型（GG1A、XGN等）；

其它特殊要求,请在订货时与公司申明或协商。
