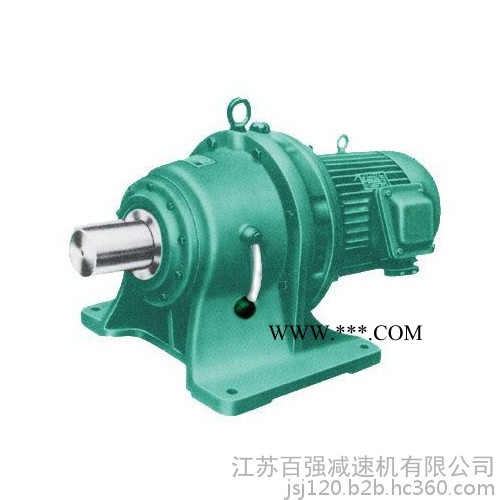

[摆线针轮减速机厂家][现货]供应BWD(1)11系列卧式单级摆线针减速机

B系列摆线针轮减速机 大量现货**

一、摆线针轮减速机结构原理

    行星摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位的180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线针轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

当输入轴带着偏心套转动一周时，由于摆线针轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线针轮的低速自转通过销轴，传递给输出轴，从而获得较低的输出转速。

本产品广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、印染、制药、食品环保等行业。适用于工作环境-40度～+40度，在额定负荷和转速下，减速机的油池温升不超过60度，油温不超过80度.

二、特点

△高速比和高效率

  单级传动**能达到1：87的减速比，效率在90%以上，如果采用多级传动，减速比更大。

△结构紧凑体积小

   由于采用了行星传动原理，输入轴与输出轴在同一轴心线上，使其机型获得尽可能小的尺寸。

△运行平稳噪声低

   摆线针齿啮合数较多，重叠系数大以及具有机件平衡的机理，使振动和噪声限制在小程度。

△使用可靠、寿命长

   因主要零件采用轴承钢材料，经淬火处理（HRC58～62）获得高强度，并且，部分传动接触采用了滚动摩擦，所以经久耐用寿命长。

△设计合理，维修方便，容易分解安装，较少零件个数以及简单的润滑，使摆线针轮减速机深受用户的依赖。

三、型号

1、B系列摆线针轮减速机

   BW脚板式卧装双轴型摆线针轮减速机

   BL法兰式立装双轴型摆线针轮减速机

   BWY脚板式卧装专用电动机直联型摆线针轮减速机

   BLY法兰式立装专用电动机直联型摆线针轮减速机

   BWD脚板式卧装普通电动机直联型摆线针轮减速机

   BLD法兰式立装普通电动机直联型摆线针轮减速机

四、规格

按传动比分为:一级、二级、三级。
一级有十三种机型：0，1，2，3，4，5，6，7，8，9，10，11，12。
两级有14种机型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。
三级有8种机型：420，742，842，853，953，1063，1174，1285。
按结构型式分为：卧式、立式、双轴型、直联型四种。
2、传动比：
一级减速的传动比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
两级减速的传动比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三级减速的传动比有：5841-658530
