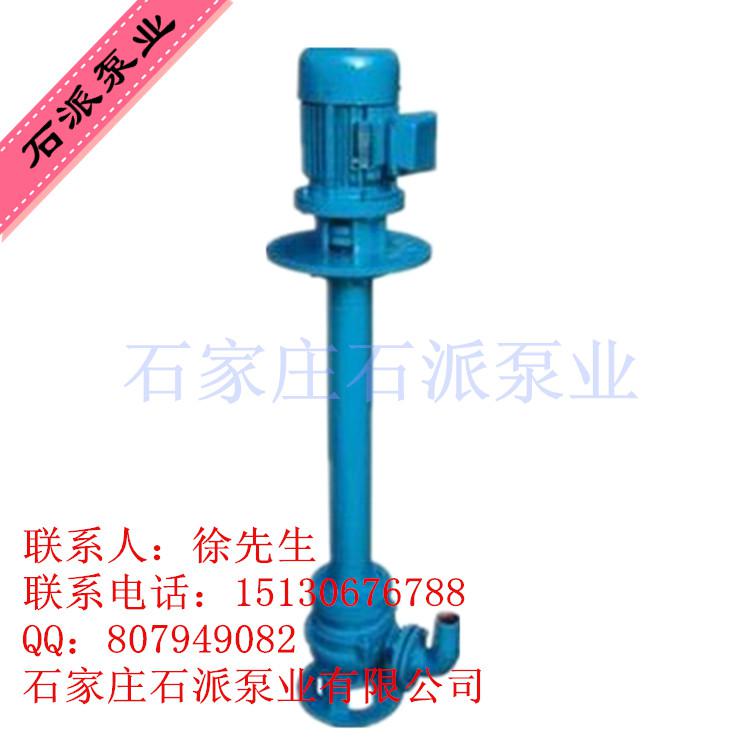

500YW2400-22-220长轴液下泵

YW型液下式排污泵

一、产品概述

YW型无堵塞液下排污泵是在引进国内外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞等特点，在排松固体颗粒和长纤维垃圾方面，具有独**果。

二、产品特点

1、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

2、设计合理，配套电机合理，效率高，节能效果显著。

3、机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。

4、泵结构紧凑，体积小，移动方便，安装简单等特点。

5、可根据用户需要配备液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

6、泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达0.5~7米。

7、接轴结构先进可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。

8、在使用扬程范围内保证电机运行不过载。

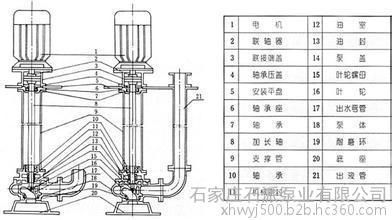

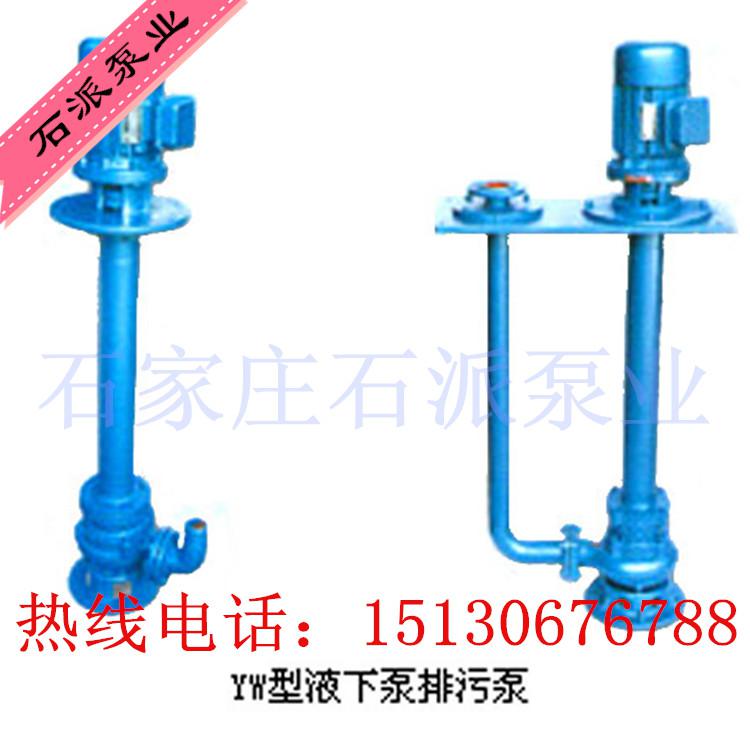

9、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装。 三、工作条件

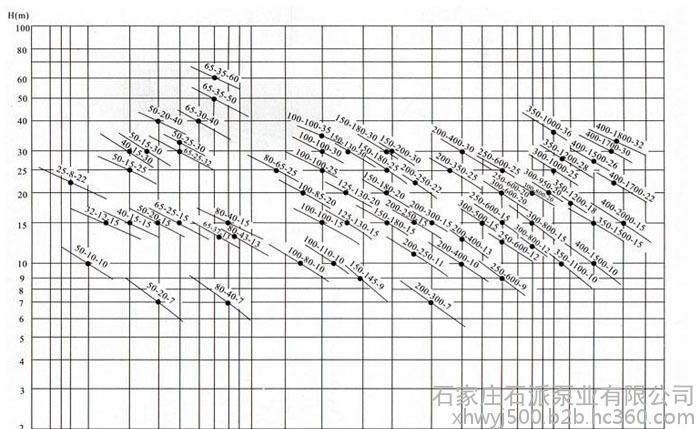

流量：5～2000 m3/h  扬程范围：5～45m

额定转速n：740～2900r/min

口径：￠25～￠500

介质温度：－15℃～+60℃ 介质密度：≤1.3×103kg/m3  介质PH值：5～9

系统**高工作压力：≤0.6Mpa

三、泵使用方法及注意事项

1、泵使用前应仔细检查泵和电机有无损伤，坚持紧固件紧固情况。

2、盘动泵检查有无磨损声，同时检查泵轴与电机轴同心度，两联轴节外圆偏差数不超过0.5mm。

3、接泵出液口之管路，应另设支架，不允许将其重量加于泵体之上。

4、水泵在无特殊情况必须配备全自动水泵控制柜，切勿支架挂电网或使用闸刀开关来接通电流，确保水泵正常运行。

5、不得将水泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%**能控制在建议使用扬程范围内，以防水泵因超载而烧坏电机。

四、维修保养

1、水泵应有专人管理与使用，并定期检查水泵的电路和水泵工作是否正常。

2、每次使用特别是用于较稠较粘的浆液后，应将水泵放在清水中运转数分钟后，防止泵内留下沉积物，保证水泵的清洁。

3、在常规状态下，泵每使用300～500小时后应加注或更换油室中机油（10～30#机油），使机械密封保持良好的润滑状态，提高机械密封的使用寿命。

4、叶轮和泵体之间的机械密封环具有密封功能，如密封环损坏将直接影响泵的性能，必要时应更换。
