| 订货号 | 0000059 |
|---|---|
| 零部件及配件 | 手轮 |
| 类型(通道位置) | 二通式 |
| 3C阀门类别 | 工业 |
| 是否跨境货源 | 否 |
| 安装尺寸 | 820 |
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 810 |
| 规格 | 800 |
| 结构形式 | 杠杆式 |
| 介质温度范围 | 300 |
| 口径 | 800 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 空气 |
| 形态 | 蝶式 |
| 用途 | 调节 |
| 压力环境 | 低压 |
| 品牌 | 昌通 |
| 型号 | DFM |
| 加工定制 | 是 |
一、手动圆风门功能简介
圆风门又称圆形挡板门、圆形关断门、圆形调节门。手动圆风门主要应用于发电厂风道、烟道中做截流或调节介质流量用，也可用于其它行业中的风道、烟道。手动圆风门可使系统某一管路介质全部流通/截断或介质流量随控制而变化。对于直径较小的圆风门，它具有截流及调节介质流量两个功能，对于直径很大的圆风门，其调节功能不太明显主要应用它的截流功能。
二、手动圆风门分类

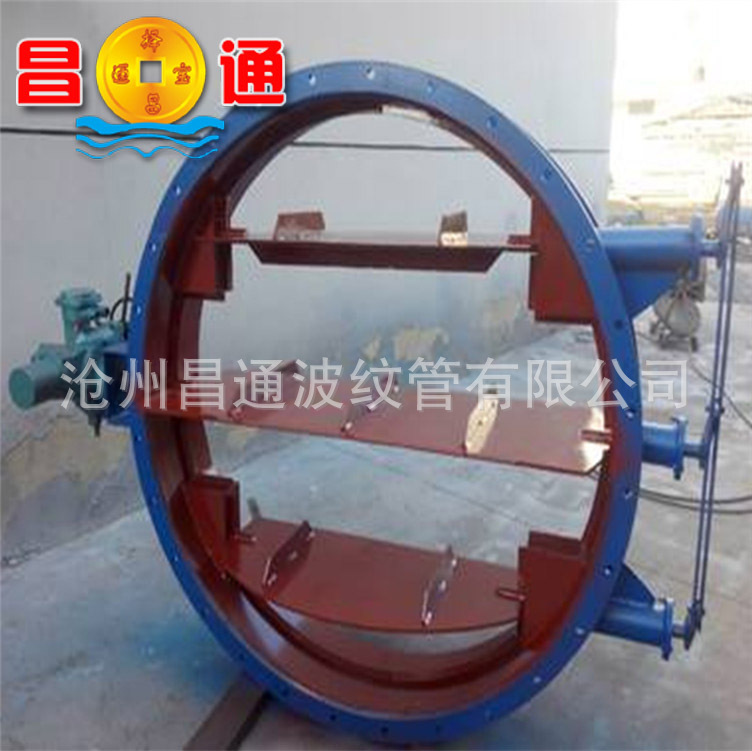

手动圆风门根据性能可分为圆形关断门和圆形调节，根据驱动方式可分为手动圆风门、电动圆风门和气动圆风门，根据制造工艺可分为铸造式圆风门和焊接式圆风，根据材质可分为铸铁圆风门、碳钢圆风门和不锈钢圆风门。另外，我公司还开发了多叶片式单挡板圆风门、多叶片式双
挡板圆风门，还有专用于烟气脱硫系统入口、出口和旁路的圆形烟气挡板，烟道挡板门。圆风门按公称通径区别，编制规格有：Dg100-2200等二十六种，适用于1.2-100万千瓦机组运用。圆型调理挡板风门用于烟风管路中调理流量之用，在挡板转动90°的行程内的不一样位置，通过不一样的工质流量，可实现自动调理。规格尺度：φ600-φ3500mm ，通常与圆风门或圆形隔绝门配套运用。
手动圆风门的主要技术参数：
工作压力：≤2000mmH2O。
工作温度：≤420℃。
功 能：隔断或调理。
介 质：空气、烟气、热气、风粉混合物。
三、手动圆风门的结构特点

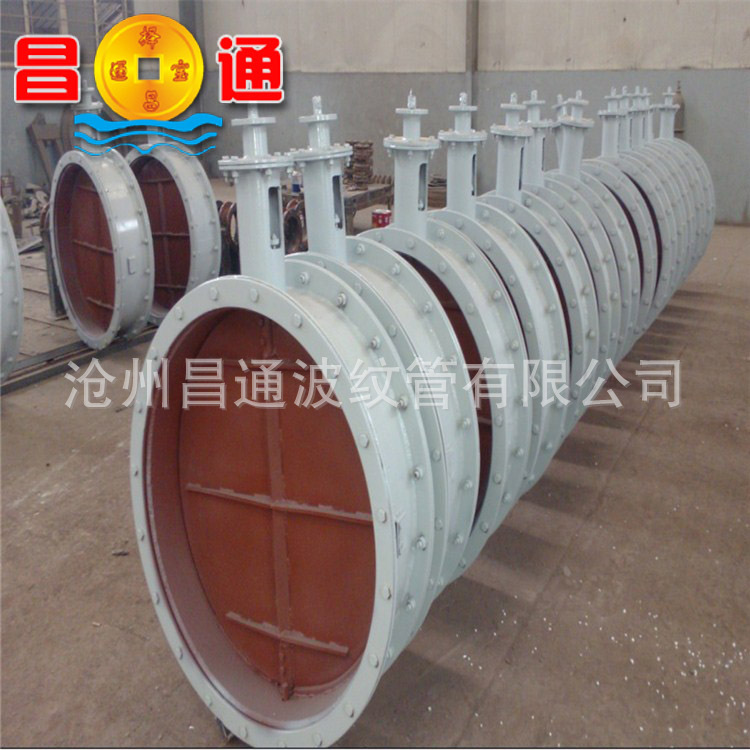

典型的圆风门为蝶阀式单板结构，其前后轴颈处采用内支撑外密封的形式，支撑处为滑动轴套结构，这种结构广泛应用于小机组以及要求不高的场合。为了适应国内外日益众多的600MW、900MW甚至1000MW机组，我公司在74DD标准的基础上，做了大量的规格扩充与结构优化工作，开发了一系列高性能的新型圆风门，目前**大直径做可到DN8000。新型圆风门的前后轴颈处采用内密封外支撑的结构，专用密封填料密封良好、无外泄、耐高温，支撑处采用自润滑自动调心轴承，可自动补偿前后轴的同轴度偏差，确保圆风门阻力小、无卡涩、转动灵活。新型圆风门的执行机构可以直接安装在风门本体上，不需另外再配曲柄连杆机构。对于多叶片式单挡板圆风门、多叶片式双挡板圆风门还有专用于烟气脱硫系统入口、出口和旁路的圆形烟气挡板门（烟道挡板门）的结构特点请参见关闭挡板风门、调节挡板风门介绍。
