| 类型(通道位置) | 直通式 |
|---|---|
| 零部件及配件 | 配件 |
| 密封试验 | ≤1.5％泄漏量 |
| 填料 | 柔性石墨 |
| 阀杆 | 碳钢 2Crl3 不锈钢 铬镍钼钛钢 |
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 高温 |
| 公称通径 | 200mm |
| 结构形式 | 斜板式 |
| 口径 | dn1000 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 煤气、含尘气体、烟道气体 |
| 形态 | 蝶式 |
| 用途 | 调节 |
| 压力环境 | 常压 |
| 品牌 | 鑫龙 |
| 型号 | 气动 |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
结构特点：

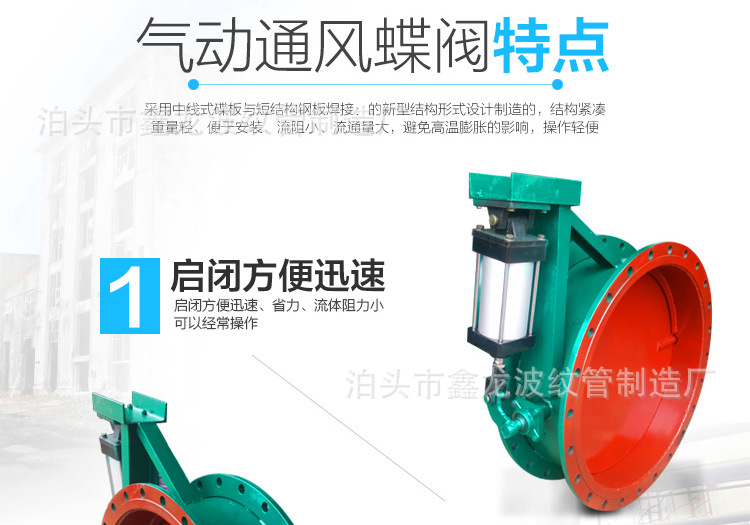

1.采用中线式碟板与短结构钢板焊接：的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。 2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响 通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量 特点： 1、启闭方便迅速、省力、流体阻力小，可以经常操作。2、结构简单，体积小，重量轻。

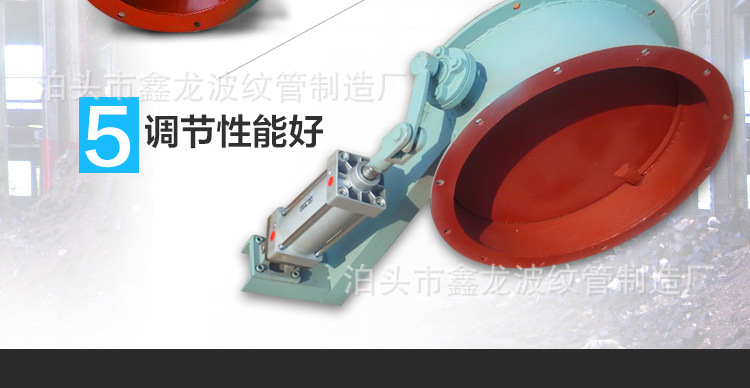

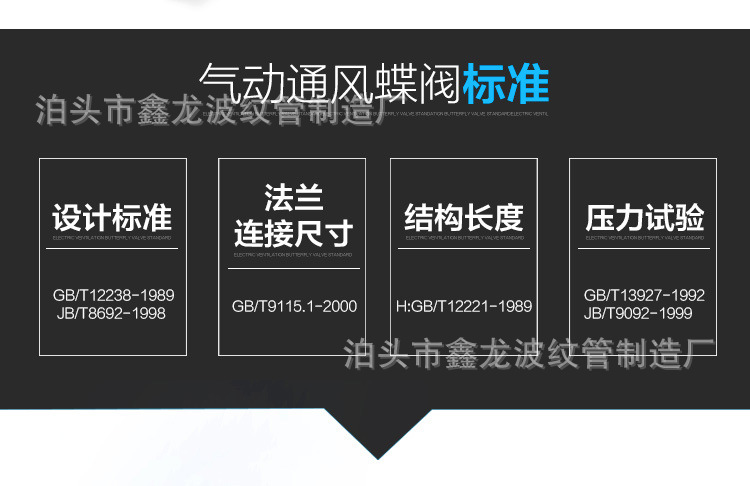

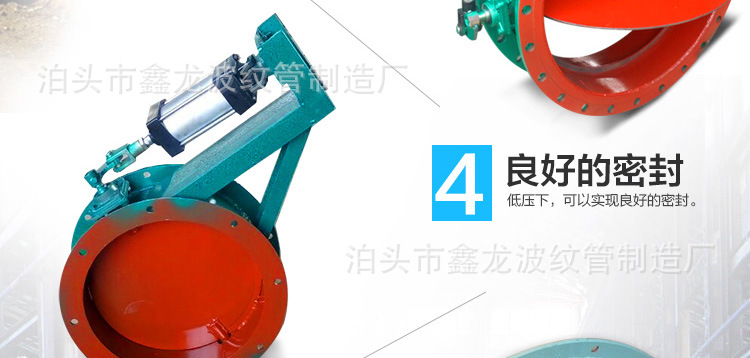

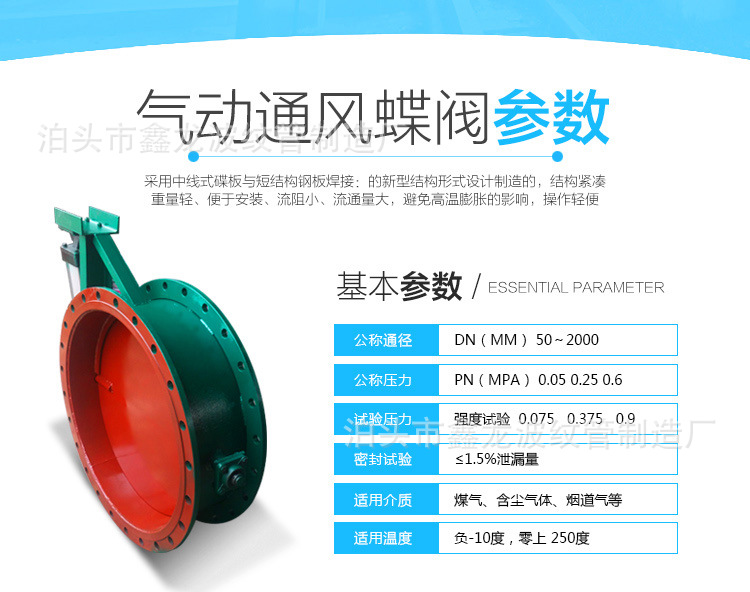

3、使用寿命长 4、低压下，可以实现良好的密封。 5、调节性能好。 标准及参数： 标准 1、设计标准:GB/T12238-1989 JB/T8692-1998 2、法兰连接尺寸:GB/T9115.1-2000 3、结构长度 h:GB/T12221-1989 4、压力试验:GB/T13927-1992;JB/T9092-1999 参数 公称通径 DN（mm） 50～2000 公称压力 PN（Mpa） 0.05 0.25 0.6 试验压力 强度试验 0.075 0.375 0.9 密封试验 ≤1.5%泄漏量 适用介质 煤气、含尘气体、烟道气等 适用温度 负-10度，还有零上 250度
