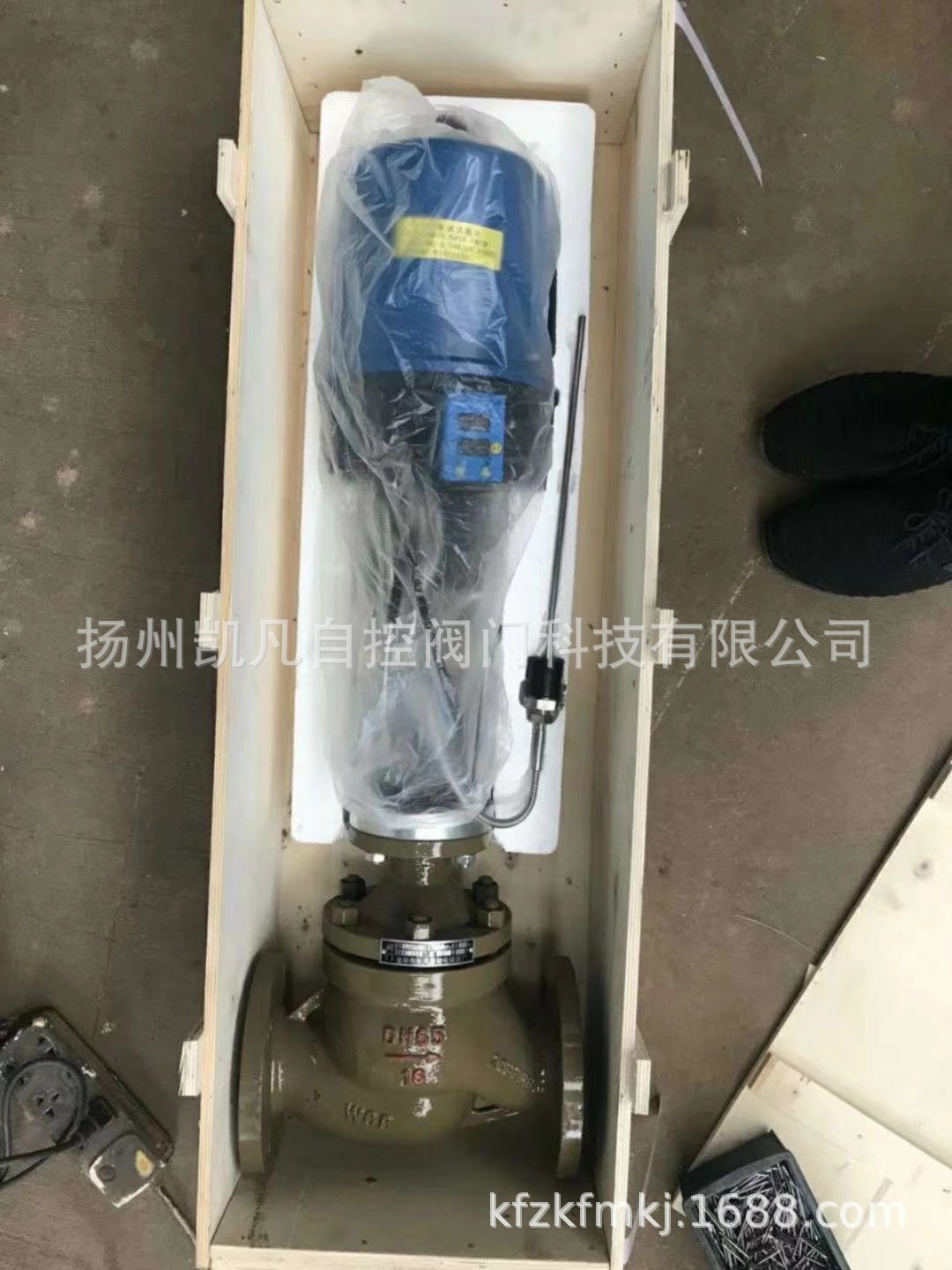

KFPSL型系列电子式直行程电动执行机构是电动单元组合仪表DDZ系列中的执行单元产品之一，执行机构与
调节阀本体构成电动调节阀，是工业过程测量和控制的系统中的执行调节机构；它内置伺服放大器，接收标
准4-20mA信号，以AC220V或：AC380V AC24V DC24V等电源为动力，采用永磁直流电机为驱动电机，
微处理数字控制电路和机械传动组合成一种科技创新的智能化仪表。
KFPSL型系列电子式直行程电动执行机构具有体积小、重量轻、力矩大、噪声低、精度高、运行平稳、抗干
扰性强、防护等级高等优点， 被广泛应用于石油、化工、冶金、电站、轻纺、食品、医药、饮料等工业部门中。
产品特点
1、产品功能
1.1自整定功能：
阀门位置自动定位，对应执行机构的上下限位位置。
1.2自诊断功能：
当控制过程输入信号断线时，具有选择执行机构输出保护方式（即执行机构处于：位置保持，全开、全关位置）。
1.3故障报警：控制过程中出现输入信号断电或发生堵转卡阻等故障时，执行器发出报警。
1.4组态功能：
①灵敏度设定：额定行程的0.5-1.5%范围内设定。
②作用方式设定：执行机构正作用，反作用设定。
1.5显示功能：显示输入信号值、位置反馈值、参数修改设置值。
2、产品特点：
·智能化—以微处理为核心控制器，实现多功能。
·一体化—具有机电仪一体化设计思想，结构合理。
·系列化—执行机构输出力选择范围多，与阀门连接方式多样化。
·轻量化—产品体积小重量也明显减小，另外材料采用轻金属后使执行机构的重量减轻。
·操作便—实现阀门位置的自动定位，大大方便操作人员的烦琐调试。
·精度高—传动全部采用小齿隙高精度齿轮，具有效率高、噪声低、寿命长、稳定可靠、无需再加油等特点。

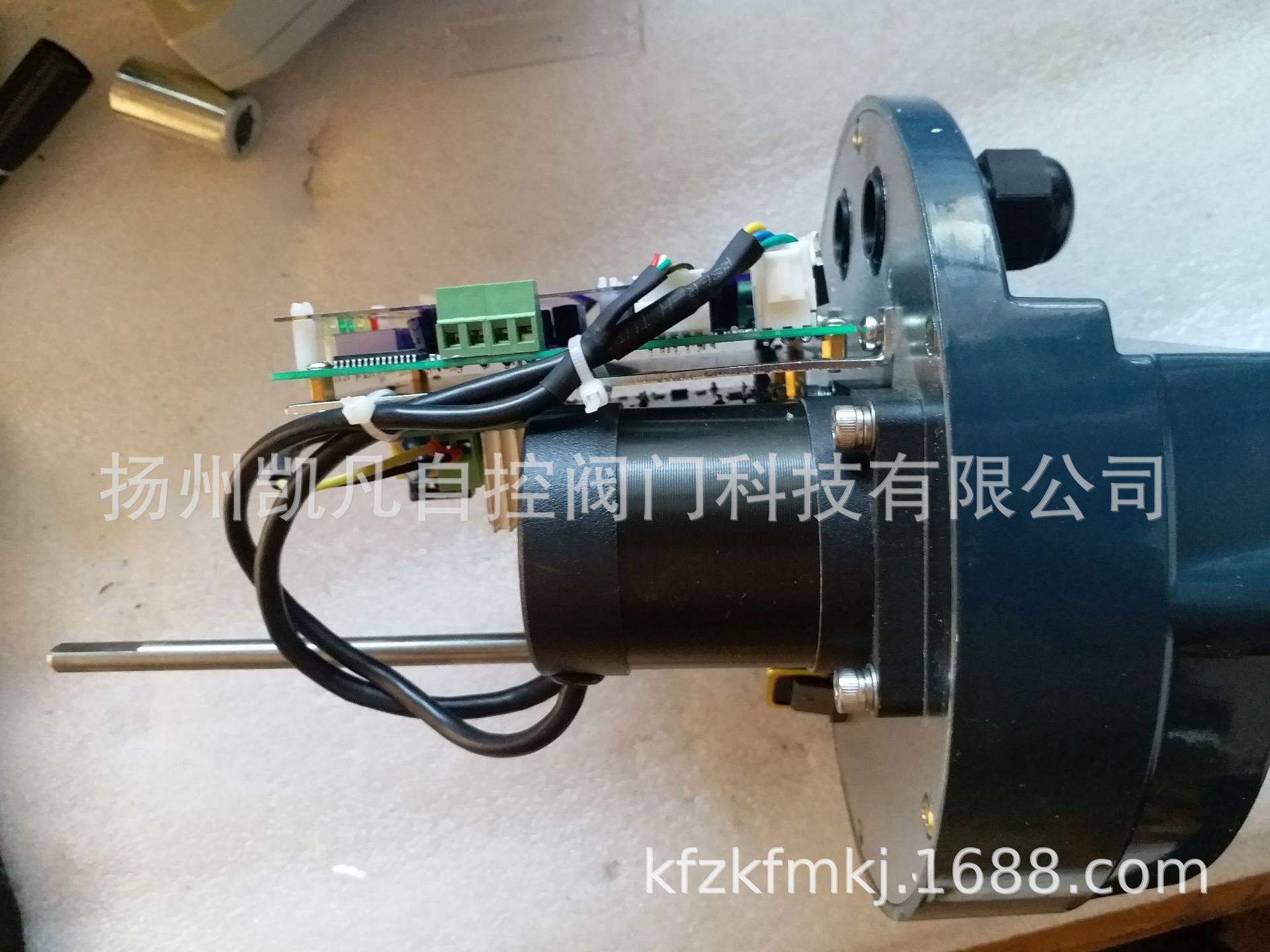

·电机好—驱动电机采用高性能稀土磁性材料制作的永磁直流电机，运行平稳。具有体积小、力矩大、抗堵转、控制精度高等特点。
主要技术参数
1、执行机构应在下列条件下正常工作：
（1)环境温度：-25℃～65℃；
（2)相对湿度：≤95%；
（3)大气压力：86KPa～106Kpa;
（4)周围环境中无起腐蚀作用的介质。
2、电源电压：AC 220V（AC380V,AC24V）±10% /50Hz,DC24V。
3、基本误差：±1.0%（以额定行程的百分数表示）。
4、灵敏度：0.5-2%可调（以额定行程的百分数表示）。
5、输入信号：4-20mA；0-10mA；0-5;1-5V；0-10V。
输出信号：4-20mA；0-10mA；0-5;1-5V；0-10V
6、输入阻抗：250Ω。
7、输出阻抗：<600Ω。
8、防护等级：IP67
型号规格
| 标准 型号 | 推力 (kN) | 速度 (mm/s) | 最大行程(mm) | 电源 | 电机 率（W） | 电机保护 | 手动 操作 | 防护等级 | 重量（kg） |
| KFPSL-202 | 2.0 | 0.8 | 50 | 按要求 | 20 | 允许堵转 | 手轮 | IP67 | 7.5 |
| KFPSL-204 | 4.0 | 0.8 | 50 | 按要求 | 40 | 允许堵转 | 手轮 | IP67 | 7.7 |
| KFPSL-208 | 8.0 | 0.8 | 65 | 按要求 | 60 | 允许堵转 | 手轮 | IP67 | 9.6 |
| KFPSL-210 | 10.0 | 0.8 | 65 | 按要求 | 80 | 允许堵转 | 手轮 | IP67 | 9.8 |
| KFPSL-312 | 12.0 | 1.0 | 100 | 按要求 | 100 | 允许堵转 | 手轮 | IP67 | 22.0 |
| KFPSL-316 | 16.0 | 1.0 | 100 | 按要求 | 120 | 允许堵转 | 手轮 | IP67 | 22.4 |
| KFPSL-320 | 20.0 | 1.0 | 100 | 按要求 | 140 | 允许堵转 | 手轮 | IP67 | 23.0 |
| KFPSL-325 | 25.0 | 1.0 | 100 | 按要求 | 160 | 允许堵转 | 手轮 | IP67 | 23.0 |
PSL202 PSL204 PSL208 PSL210 PSL312 PSL316 PSL320 PSL325
| 型号 | 外形尺寸 | |||||||||
| A | B | C | D | E | F | H | M | P | R | |
| KFPSL-202 KFPSL-204 | 459 | 237 | 116 | 35 | 30 | 120 | ￠16 | 100 | φ20 | φ177 |
| KFPSL-208 | 560 | 256 | 120 | 35 | 35 | 150 | ￠16 | 100 | φ20 | φ197 |
| KFPSL-210 | 560 | 256 | 120 | 35 | 35 | 150 | ￠16 | 118 | φ20 | φ197 |
| KFPSL-312 KFPSL-316 KFPSL-320 KFPSL-325 | 788 | 450 | 174 | 45 | 25 | 230 | ￠20 | 155 | Φ32 | Φ218 |

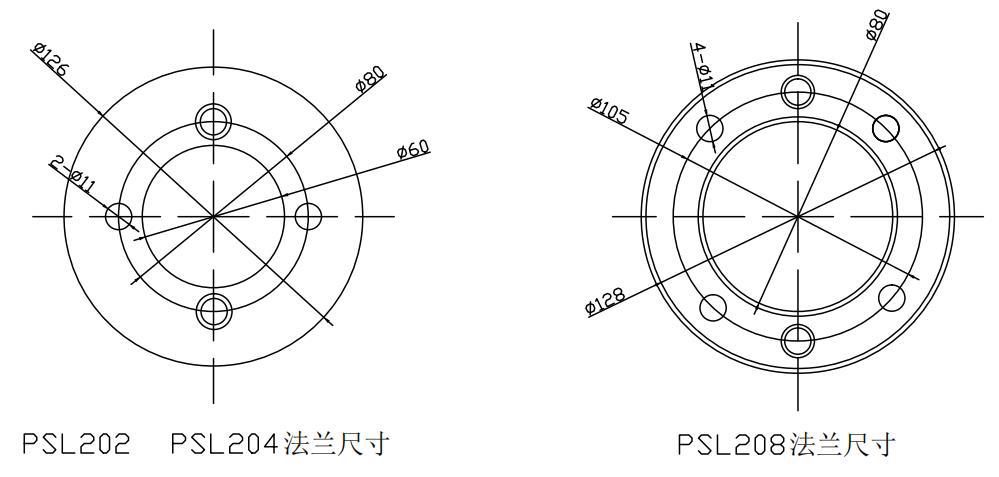

PSL210法兰尺寸 PSL312 PSL316 PSL320 PSL325 法兰尺寸
机械连接
1、PSL 直行程电动执行机构机械连接

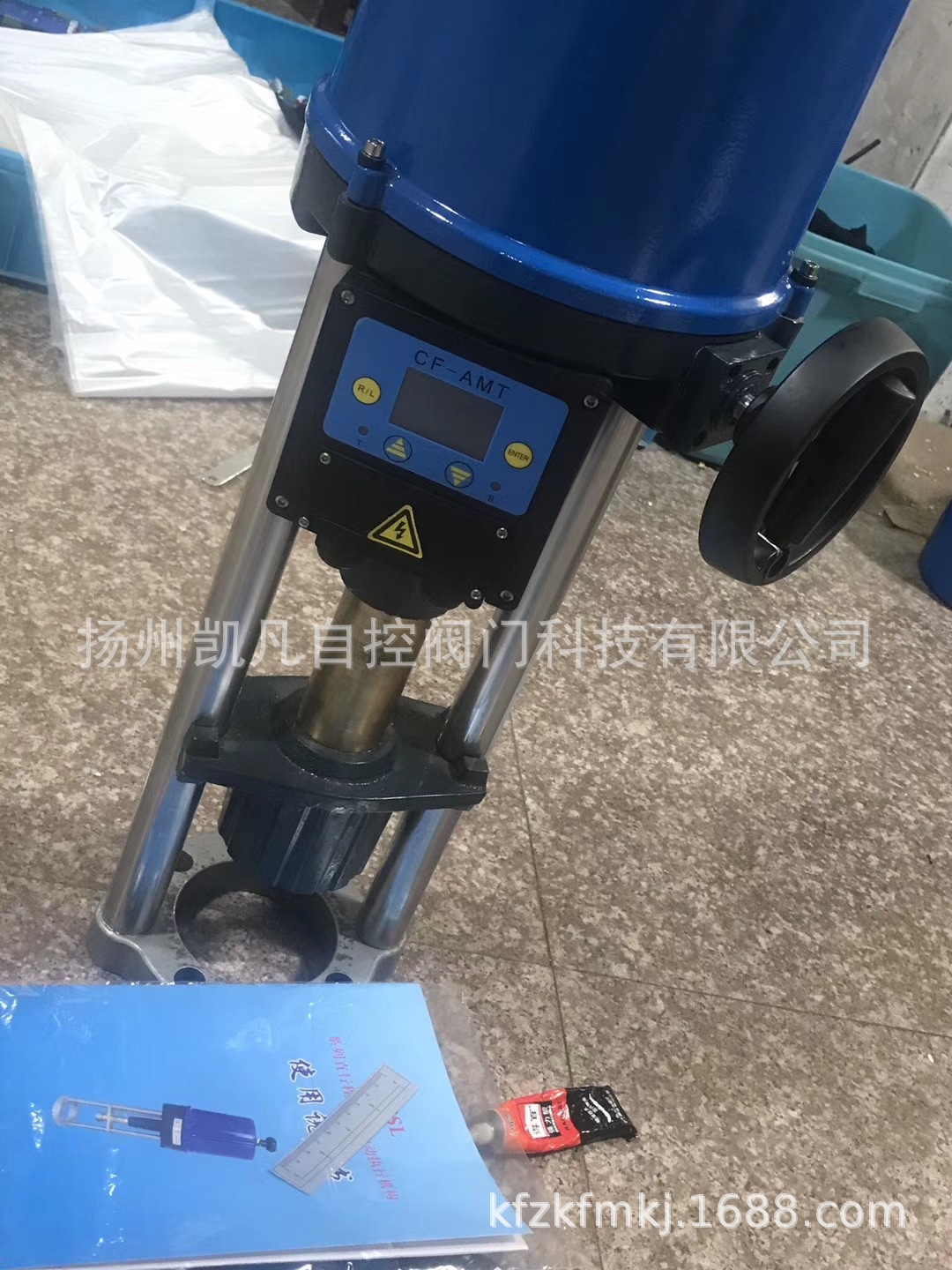

PSL 直行程执行机构设计采用两个支撑立柱和一个输出轴与阀门连接，或通过一个连接法兰和一个输出轴与阀门连接。

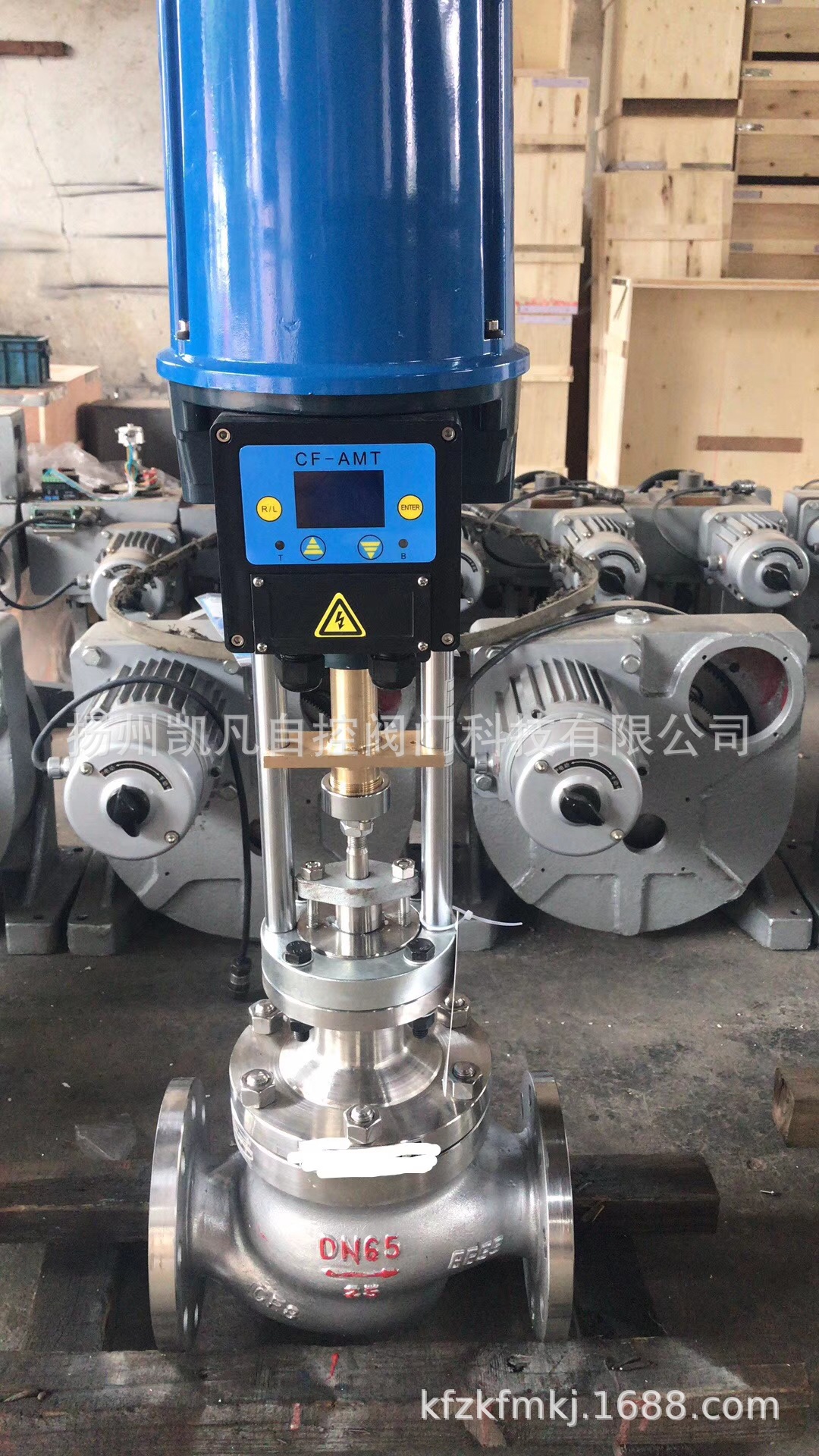

1.1与阀门连接
执行机构可以通过连杆与阀门链接，首先需要阀杆与执行机构出轴完全缩回。
·执行机构法兰与阀门的法兰用螺栓连接紧固；
·手动执行机构出轴到连接件；
·旋转保持螺母到执行机构出轴使连接配合并旋紧；
·用随箱专用扳手紧固保持螺母。
1.2为了进行正确的安装和减少客户的维护工作，在此强调以下几点：
（1）PSL执行器与阀门连接时先将执行器安装于阀上，执行器法兰与阀门法兰螺栓套好，但不并紧。然后安装好连接件并用专
用扳手扳紧保持螺母，再手动该执行器上下运动两遍，使阀杆与执行器输出轴自动找正，保持同轴，将执行器法兰与阀门
法兰螺母并紧。
（2）PSL执行器与阀门连接完成后，全关时（以下端关上端开为例）不得超过最大行程（PSL202、204、为50mm， 208、210为
65mm，312、316、320、325为100mm）如上图所示。
