| 用途 | 清水泵 |
|---|---|
| 驱动方式 | 电动 |
| 输送介质 | 清水 |
| 叶轮结构 | 封闭式 |
| 级数 | 单级 |
| 是否跨境货源 | 否 |
| 材质 | 铸铁 |
| 产地 | 长沙 |
| 功率 | 2200W |
| 类别 | 冷凝泵 |
| 流量 | 12--------------143（m3/h） |
| 排出口径 | 100mm |
| 驱动形式 | 电动 |
| 吸入口径 | 80mm |
| 性能 | 耐磨 |
| 扬程 | 11------------120（m） |
| 叶轮数量 | 1 |
| 原理 | 离心泵 |
| 重量 | 100 |
| 转速 | 2900r/m |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 双吸 |
| 品牌 | 湘楚东方 |
| 型号 | 4N6 |
| 叶轮形式 | 封闭式叶轮 |
| 吸入方式 | 单吸泵 |

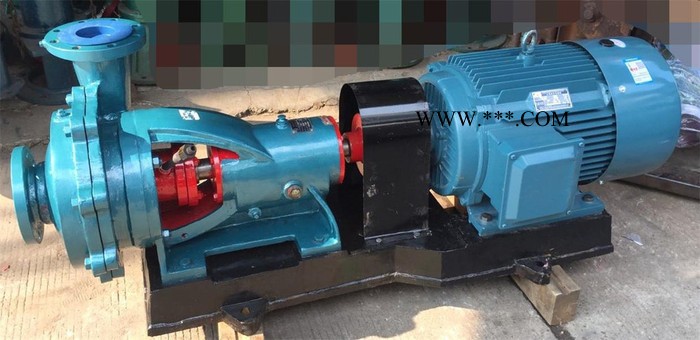

供应4N6、4N6A、4N6G卧式单级单吸悬臂式离心冷凝泵
产品概述
N型冷凝泵是一种吸程比一般泵较高的水泵。N型冷凝泵为卧式悬臂单级，卧式悬臂两级离心泵，共分为6个品种。单级的有3N6、4N6，两级的有2.5N3X2、3N6X2、4N6X2，单级带诱导轮的有6N6。
N型冷凝泵主要由悬架、泵体、泵盖、叶轮、泵轴等部件组成。轴封采用软填料密封。旋转方向：从传动方向看，泵为逆时针方向旋转。
主要用途
主要供火力发电厂输送冷凝水之用，亦可用在介质与冷凝水相似的其他地方。
工作条件
泵输送液温不能超过80℃。
流量范围：12～120m3/h
扬程范围：50～131m。
凝结水泵概述
NB、NBA型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。
凝结水泵参数范围
流量：11~120m3/s
扬程：12~143m
凝结水泵型号说明
100NB－45
100－泵进口口径（mm）
N－冷凝水泵
B－悬架式
45－泵的设计扬程m
GN L3－A GN L3－B
G－高吸程
N－冷凝水泵
L－立式
3－泵进口口径为3寸
A、B－两种不同叶轮外径
凝结水泵结构型式
NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。
凝结水泵旋转方向
从电机端看，泵为逆时针方向旋转
凝结水泵主要零件材质
泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为 碳素钢。
凝结水泵成套范围
成套供应泵、电机、联轴器、止回阀、闸阀。
结构说明： N 型泵为单级单吸悬臂式离心泵，N 型有两级结构，其余为卧式结构。泵有带诱 导轮和不带诱带轮两种结构式。结构紧凑，运行平稳可靠、效率高，抗汽蚀性能 好。采用标准化设计、标准化程度高通用性好。 过流部件材质：铸钢或不锈钢，也可根据用户要求选用不同材质。
一、泵的安装 1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏 和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。 2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上， 并用水平仪校正底座，应严格检查泵轴和电机轴的同心度，联轴器外圆偏移允差 0.1 毫米，两联轴器端面间隙一周上 大和 小的间隙差别不得超过 0.3 毫米。 3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受， 检查管路，仪表等接口处密封是否良好。
二、泵的使用
1、启动 1） 、准备必要的工具 2） 、检查悬架体储油室之油位，应控制在油位计中心线 2 毫米左右的位置上。 3） 、检查电动机的转动方向是否与泵的转向相符，严禁反转。 4） 、用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无磨擦声和异 物滚动等杂音，如有应设法排除。 5） 、关闭吐出管道闸阀及出口压力表、排净泵内空气，使泵内和吸入管内充满液 体。 6） 、输送液体温度高于 80℃时，泵要均匀预热，即用输送的高温液体注入泵体， 打开各处的冷水管和密封室泄漏量控制旋塞，检查其流动情况及温度。
7） 、启动电机（ 先点动，确认泵转动方向正确后才正式运行） ，打开进出口 压力表，再慢慢打开出口管路闸阀到所需位置，将密封室泄漏量控制旋塞跳到适 当位置。 2、运转 1） 、要经常检查泵和电机的温升情况，轴承的温升不应大于 35℃，极限温度不应大于 75℃。 2） 、注意悬架体储油室油位的变化，经常控制在规定的范围内，为了保持油的清 洁和良好的润滑，应根据现场使用的实际情况，定期更换新油。 3） 、注意填料压盖处的泄漏，以点滴为宜。
4） 、在运转过程中，发现有不正常的声音或其他故障时，应立即停车检查，等排 除故障后才能继续运转。 5） 、绝不允许用吸入管路上的闸阀来调节流量，以免产生汽浊。 3、停车 1） 、慢慢关闭压出道路闸阀，停止电机。 2） 、关闭进出口压力表，放净泵内的液体。 3） 、等泵冷却后，关闭冷却管开关。 4） 、泵长期停止使用时，除将泵内液体放净外，还要将泵内清洗干净，尤其是密 封室要认真冲洗干净， 是将泵拆下清洗后重新装好，涂以防锈油，并将泵的 进口封闭后妥善保管。
| 型号 | 流量 | 扬程 | 转速 | 轴功率 | 配套电机 | 效率 | 允许汽蚀余量 | 叶轮直径 | 泵重 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型号 | η | 吸入 | 吐出 | |||||
| m3/h | L/s | m | r/min | kW | kW | % | m | mm | mm | mm | Kg | ||
| 2.5N3×2 | 8 | 2.22 | 52.50 | 2,950.00 | 3.05 | 5.50 | Y132S1-2 | 37.50 | 1.90 | 148.00 | 65.00 | 50.00 | 50.00 |
| 2.5N3×2 | 10 | 2.78 | 51.50 | 2,950.00 | 3.42 | 5.50 | Y132S1-2 | 41.00 | 2.00 | 148.00 | 65.00 | 50.00 | 50.00 |
| 2.5N3×2 | 12 | 3.33 | 50.50 | 2,950.00 | 3.74 | 5.50 | Y132S1-2 | 44.00 | 2.20 | 148.00 | 65.00 | 50.00 | 50.00 |
| 3N6 | 16.5 | 4.80 | 62.00 | 2,950.00 | 6.65 | 11.00 | Y160M1-2 | 44.00 | 1.50 | 215.00 | 80.00 | 50.00 | 80.00 |
| 3N6 | 22 | 6.10 | 61.00 | 2,950.00 | 7.40 | 11.00 | Y160M1-2 | 49.00 | 1.70 | 215.00 | 80.00 | 50.00 | 80.00 |
| 3N6 | 30 | 8.30 | 58.00 | 2,950.00 | 8.80 | 11.00 | Y160M1-2 | 54.00 | 1.90 | 215.00 | 80.00 | 50.00 | 80.00 |
| 3N6G | 16.5 | 4.85 | 68.00 | 2,950.00 | 6.79 | 15.00 | Y160M2-2 | 45.00 | 0.75 | 222.00 | 100.00 | 50.00 | 97.00 |
| 3N6G | 22 | 6.10 | 67.00 | 2,950.00 | 8.03 | 15.00 | Y160M2-2 | 50.00 | 0.85 | 222.00 | 100.00 | 50.00 | 97.00 |
| 3N6G | 30 | 8.30 | 64.00 | 2,950.00 | 9.51 | 15.00 | Y160M2-2 | 55.00 | 1.05 | 222.00 | 100.00 | 50.00 | 97.00 |
| 3N6×2 | 10 | 5.00 | 131.00 | 2,950.00 | 15.70 | 22.00 | Y180M-2 | 41.00 | 1.75 | 225.00 | 80.00 | 50.00 | 100.00 |
| 3N6×2 | 26 | 7.20 | 128.00 | 2,950.00 | 17.80 | 22.00 | Y180M-2 | 51.00 | 2.10 | 225.00 | 80.00 | 50.00 | 100.00 |
| 3N6×2 | 34 | 9.40 | 120.00 | 2,950.00 | 19.60 | 22.00 | Y180M-2 | 56.80 | 2.40 | 225.00 | 80.00 | 50.00 | 100.00 |
| 3N6×2A | 18 | 5.00 | 108.00 | 2,950.00 | 12.90 | 18.50 | Y160L-2 | 41.00 | 0.80 | 215.00 | 80.00 | 50.00 | 100.00 |
| 3N6×2A | 26 | 7.20 | 105.00 | 2,950.00 | 14.60 | 18.50 | Y160L-2 | 51.00 | 0.95 | 215.00 | 80.00 | 50.00 | 100.00 |
| 3N6×2A | 34 | 9.40 | 101.00 | 2,950.00 | 16.70 | 18.50 | Y160L-2 | 56.00 | 1.15 | 215.00 | 80.00 | 50.00 | 100.00 |
| 4N6 | 30 | 8.33 | 63.50 | 2,950.00 | 11.00 | 22.00 | Y180M-2 | 47.00 | 1.40 | 225.00 | 100.00 | 80.00 | 94.00 |
| 4N6 | 40 | 11.10 | 62.00 | 2,950.00 | 12.70 | 22.00 | Y180M-2 | 53.00 | 1.60 | 225.00 | 100.00 | 80.00 | 94.00 |
| 4N6 | 50 | 13.90 | 59.50 | 2,950.00 | 14.10 | 22.00 | Y180M-2 | 57.50 | 1.80 | 225.00 | 100.00 | 80.00 | 94.00 |
| 4N6A | 30 | 8.33 | 40.00 | 2,950.00 | 6.30 | 11.00 | Y160M1-2 | 49.00 | 1.60 | 175.00 | 100.00 | 80.00 | 92.00 |
| 4N6A | 40 | 11.10 | 38.00 | 2,950.00 | 7.30 | 11.00 | Y160M1-2 | 55.50 | 1.80 | 175.00 | 100.00 | 80.00 | 92.00 |
| 4N6A | 50 | 13.90 | 37.70 | 2,950.00 | 8.25 | 11.00 | Y160M1-2 | 58.50 | 2.00 | 175.00 | 100.00 | 80.00 | 92.00 |
| 4N6G | 30 | 8.33 | 78.00 | 2,950.00 | 13.30 | 22.00 | Y200L1-2 | 48.00 | 0.85 | 230.00 | 150.00 | 80.00 | 105.00 |
| 4N6G | 40 | 11.10 | 76.00 | 2,950.00 | 15.30 | 22.00 | Y200L1-2 | 54.00 | 0.95 | 230.00 | 150.00 | 80.00 | 105.00 |
| 4N6G | 50 | 13.90 | 72.00 | 2,950.00 | 16.90 | 22.00 | Y200L1-2 | 58.00 | 1.00 | 230.00 | 150.00 | 80.00 | 105.00 |
| 型号 | 流量 | 扬程 | 转速 | 轴功率 | 配套电机 | 效率 | 允许汽蚀余量 | 叶轮直径 | 泵重 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型号 | η | 吸入 | 吐出 | |||||
| m3/h | L/s | m | r/min | kW | kW | % | m | mm | mm | mm | Kg | ||
| 4N6G | 65 | 19.20 | 65.00 | 2,950.00 | 20.20 | 22.00 | Y200L1-2 | 57.00 | 1.15 | 230.00 | 150.00 | 80.00 | 105.00 |
| 4N6×2 | 25 | 6.95 | 130.00 | 2,950.00 | 21.10 | 37.00 | Y200L1-2 | 42.00 | 2.00 | 220.00 | 100.00 | 100.00 | 170.00 |
| 4N6×2 | 40 | 11.10 | 125.00 | 2,950.00 | 25.00 | 37.00 | Y200L1-2 | 54.00 | 2.20 | 220.00 | 100.00 | 100.00 | 170.00 |
| 4N6×2 | 50 | 13.90 | 120.00 | 2,950.00 | 27.30 | 37.00 | Y200L1-2 | 60.00 | 2.40 | 220.00 | 100.00 | 100.00 | 170.00 |
| 4N6×2G | 30 | 8.33 | 135.00 | 2,950.00 | 23.00 | 37.00 | Y200L1-2 | 42.00 | 2.00 | 220.00 | 150.00 | 80.00 | 170.00 |
| 4N6×2G | 50 | 13.90 | 130.00 | 2,950.00 | 29.00 | 37.00 | Y200L1-2 | 54.00 | 2.20 | 220.00 | 150.00 | 80.00 | 170.00 |
| 4N6×2G | 60 | 16.69 | 123.00 | 2,950.00 | 33.50 | 37.00 | Y200L1-2 | 60.00 | 2.40 | 220.00 | 150.00 | 80.00 | 170.00 |
| 4N5×2 | 30 | 8.33 | 110.00 | 2,950.00 | 19.20 | 30.00 | Y200L-2 | 47.00 | 0.95 | 220.00 | 100.00 | 65.00 | 180.00 |
| 4N5×2 | 45 | 12.50 | 105.00 | 2,950.00 | 23.80 | 30.00 | Y200L-2 | 54.00 | 1.10 | 220.00 | 100.00 | 65.00 | 180.00 |
| 4N5×2 | 50 | 13.90 | 101.00 | 2,950.00 | 24.10 | 30.00 | Y200L-2 | 57.00 | 1.20 | 220.00 | 100.00 | 65.00 | 180.00 |
| 4N5×2A | 30 | 8.33 | 100.00 | 2,950.00 | 17.40 | 30.00 | Y200L-2 | 47.00 | 0.95 | 215.00 | 100.00 | 65.00 | 180.00 |
| 4N5×2A | 45 | 12.50 | 95.00 | 2,950.00 | 21.50 | 30.00 | Y200L-2 | 54.00 | 1.10 | 215.00 | 100.00 | 65.00 | 180.00 |
| 4N5×2A | 50 | 13.90 | 91.00 | 2,950.00 | 21.70 | 30.00 | Y200L-2 | 57.00 | 1.20 | 215.00 | 100.00 | 65.00 | 180.00 |
