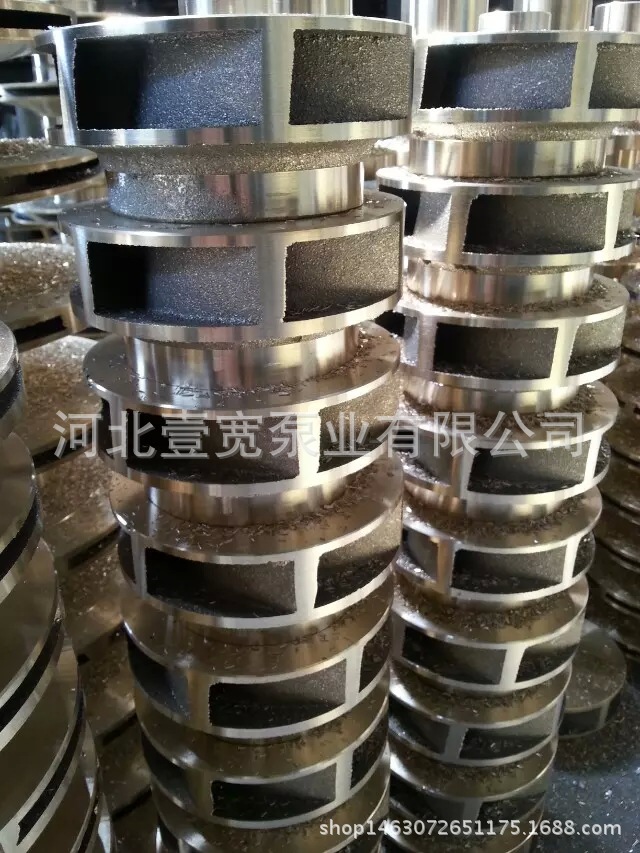

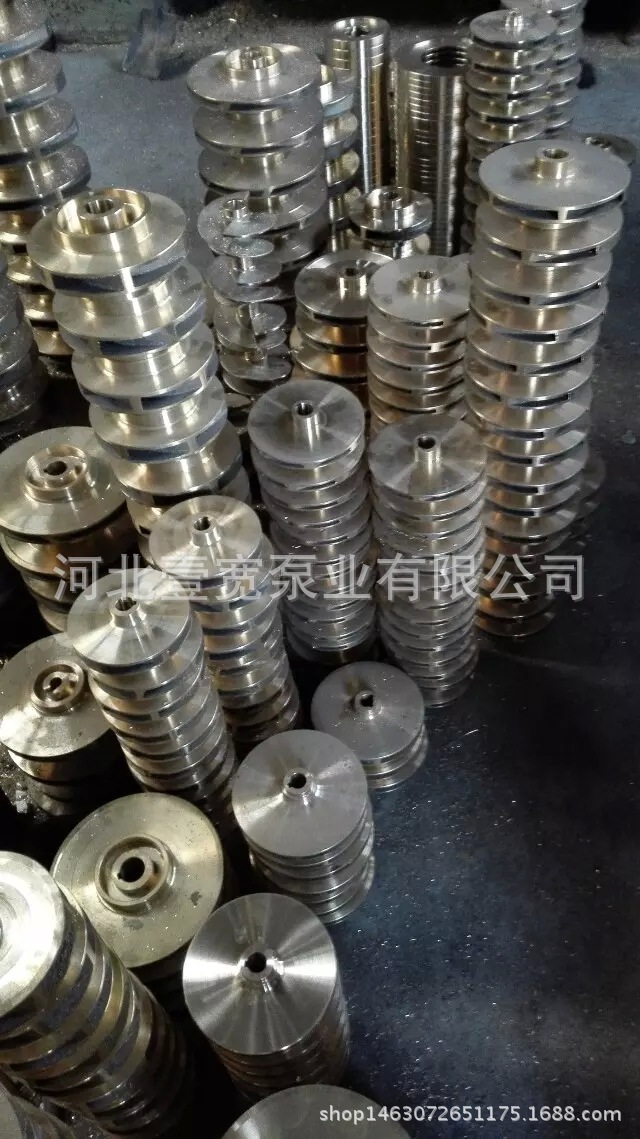

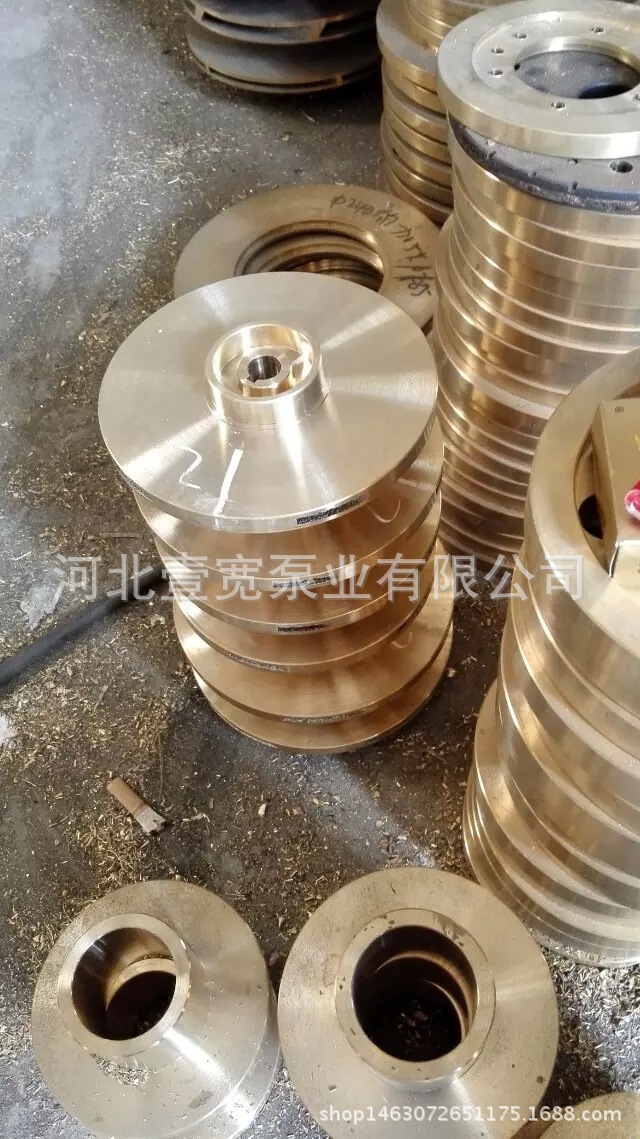

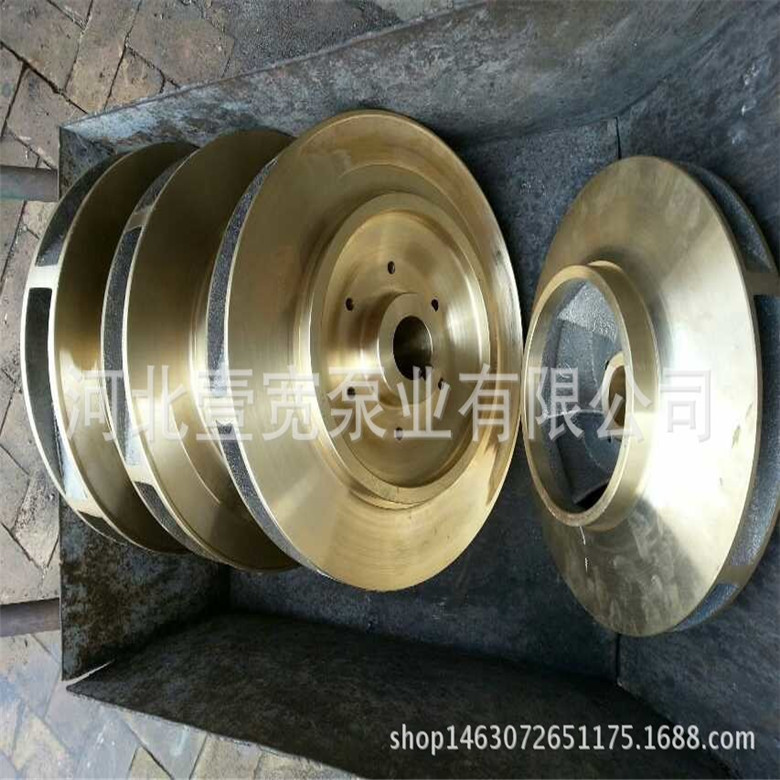

机封型100NB60冷凝泵 可定制冷凝泵铜叶轮 不锈钢叶轮

一.冷凝泵的概述:

　　 冷凝泵主要供火力发电厂输送冷凝水之用，亦可用在介质与冷凝水相似的其他地方。本泵有较好的吸入性能。
　　100N130和150N110型泵可输送120℃以内的液体，其他泵输送液温不能超过80℃。
　　100N130和150N110型泵分别在填料函体和填料压盖处通入冷却水后可作流水泵用。

二.参数范围
　流量范围：8～120m3/h　　　　扬程范围：38～143m

三.型号说明
　泵的型号是根据尺寸与性能而编制的。
　例如：3N6×2和4N6A的含义为
　　　　3或4——吸入管直径以25除
　　　　N——卧式悬臂冷凝水泵
　　　　6——设计单级扬程被10除后取整数，即单级扬程为60米左右
　　　　2——级数，表示该泵有两级
　　　　A——叶轮经过切割（外径减小

 四.结构说明
　　1、品种
　　N型冷凝泵有卧式悬臂单级、两级、单级带诱导轮等结构形式，共有10个品种，单级的有3N6、4N6A、100N130及100N160；两级的有2.5N3×2、3N6×2及4N6×2，单级带诱导轮的有6N6、150N110。
　　2、支承部分
　　三个品种支承部分结构相同，主要件有托架、前后铀承压盖和铀组合定位在托架上的前后径向滚珠铀承上，滚球铀承亦承受未被平衡的铀向力。用稀油润滑，油量可从油标看出。前后铀承压盖均装有毛毡密封圈做为铀封以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。
　　3、密封和传动
 　　泵采用软填料密封，在铀封处装有可更换的铀套。
　　泵通过弹性联铀器由电动机驱动，从传动方向看，泵为逆时针方向旋转。
　　4、工作部分

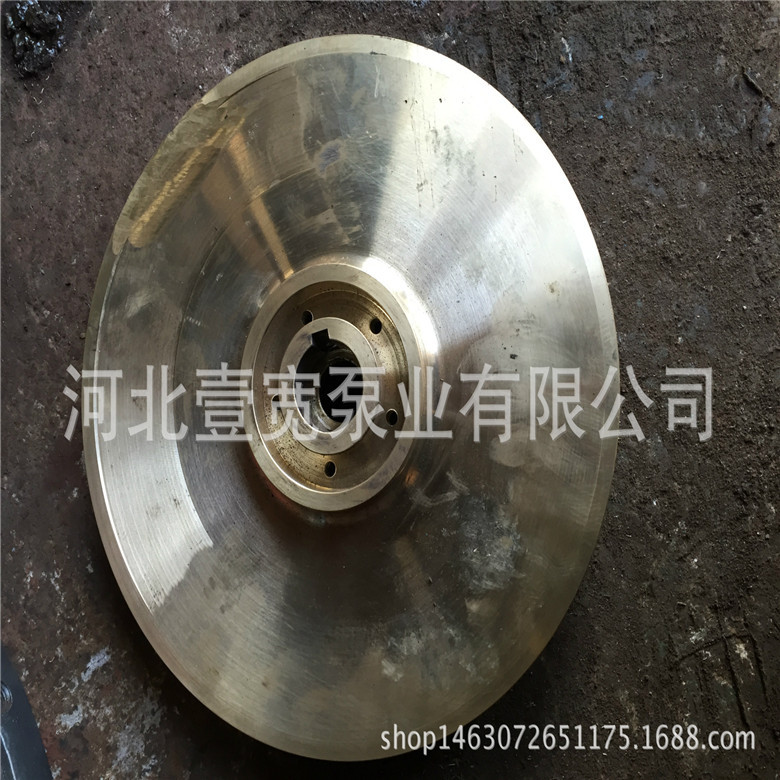

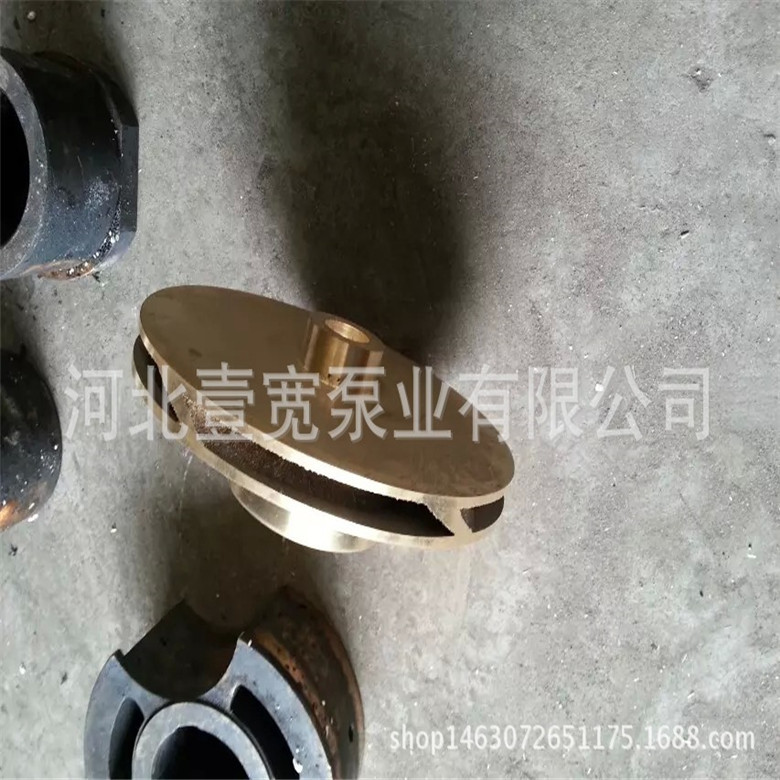

　　单级：主要件有黄铜80-3铸成的叶轮通过键固定在由45号**碳素钢制成的铀上，叶轮装在有耐磨铸铁HT20-40铸成的泵体，泵盖所构成的泵工作室内，动力机通过联铀器带动支在铀承中的铀和叶轮，泵**工作，耐磨铸铁HT20-40制成的铀套，与衬套（指6N6和4N6×2）之间有着水润滑的铀承的作用，泵休后的填料函内装有填料环，及填料油浸石墨石棉绳，开口填料压盖，借助加长双头螺栓压紧填料，并可调整松紧，外部引入高天大气压的密封水，通过接管对准填料环在整个填料函内**形成隔绝空气侵入泵内的密封腔，同时阴止泵内水向外流，仅有少量的润滑水滴出。在叶轮上开有平衡孔。使高压区与进口低压区沟通从而消除铀向推力，为了防止磨损泵体和泵盖，易于修理，达到良好密封，在泵体，泵盖上装有密封环，泵体上部备有丝孔作为放气用，停车检修时，泵中之水从丝孔放出，为了方便泵体和泵盖的抓缷备有起盖螺钉，进出口均备有测压孔。
　　两级：期于与单级相同，仅泵体、泵盖和中间导叶构成两个工作室，在两室内相应装有硅黄铜80-3铸成的**级叶轮和铸铁HTA20-40CUMO制成的叶轮。
　　单级带诱导轮（图书资料）：其余与单级相同，仅叶轮材料为铝铁青铜9-4，在叶轮前加一个有铝铁青铜9-4制成的诱导轮，以改善汽蚀性能
