| 材质 | 铸铁 |
|---|---|
| 性能 | 耐磨 |
| 驱动方式 | 电动 |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 100（m3/h） |
| 扬程 | 116（m） |
| 汽蚀余量 | 1.4（m） |
| 吸入口径 | 150（mm） |
| 排出口径 | 100（mm） |
| 功率 | 75（kw） |
| 品牌 | 壹宽 |
| 型号 | 150N110 |
1、品种
N型冷凝泵有卧式悬臂单级、两级、单级带诱导轮等结构形式，共有10个品种，单级的有3N6、4N6A、100N130及100N160；两级的有2.5N3×2、3N6×2及4N6×2，单级带诱导轮的有6N6、150N110。
2、支承部分
三个品种支承部分结构相同，主要件有托架、前后铀承压盖和铀组合定位在托架上的前后径向滚珠铀承上，滚球铀承亦承受未被平衡的铀向力。用稀油润滑，油量可从油标看出。前后铀承压盖均装有毛毡密封圈做为铀封以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。
3、密封和传动
泵采用软填料密封，在铀封处装有可更换的铀套。

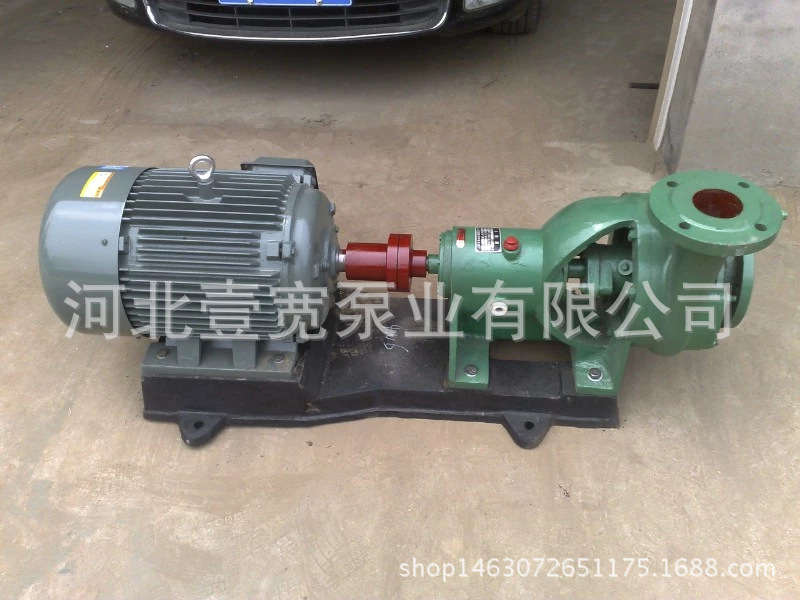

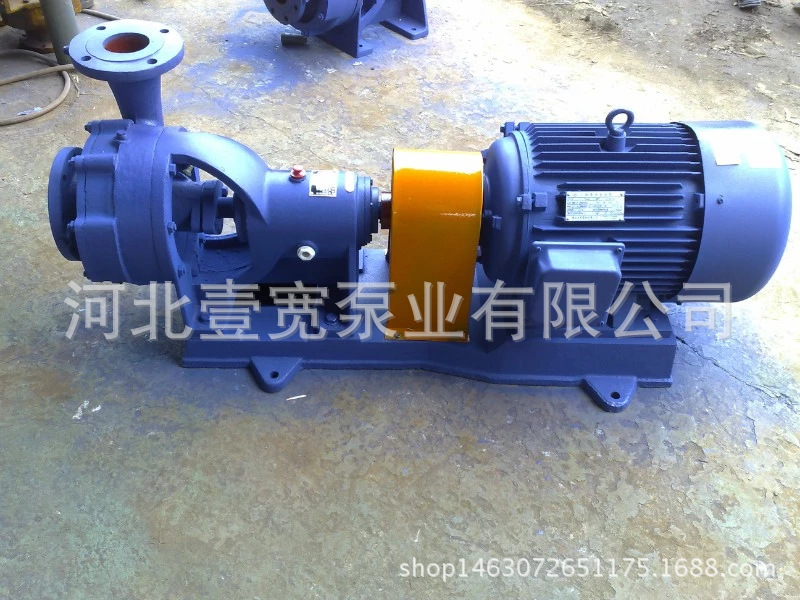

泵通过弹性联铀器由电动机驱动，从传动方向看，泵为逆时针方向旋转。
4、工作部分
单级：主要件有黄铜80-3铸成的叶轮通过键固定在由45号**碳素钢制成的铀上，叶轮装在有耐磨铸铁HT20-40铸成的泵体，泵盖所构成的泵工作室内，动力机通过联铀器带动支在铀承中的铀和叶轮，泵**工作，耐磨铸铁HT20-40制成的铀套，与衬套（指6N6和4N6×2）之间有着水润滑的铀承的作用，泵休后的填料函内装有填料环，及填料油浸石墨石棉绳，开口填料压盖，借助加长双头螺栓压紧填料，并可调整松紧，外部引入高天大气压的密封水，通过接管对准填料环在整个填料函内**形成隔绝空气侵入泵内的密封腔，同时阴止泵内水向外流，仅有少量的润滑水滴出。在叶轮上开有平衡孔。使高压区与进口低压区沟通从而消除铀向推力，为了防止磨损泵体和泵盖，易于修理，达到良好密封，在泵体，泵盖上装有密封环，泵体上部备有丝孔作为放气用，停车检修时，泵中之水从丝孔放出，为了方便泵体和泵盖的抓缷备有起盖螺钉，进出口均备有测压孔。
两级：期于与单级相同，仅泵体、泵盖和中间导叶构成两个工作室，在两室内相应装有硅黄铜80-3铸成的**级叶轮和铸铁HTA20-40CUMO制成的叶轮。
单级带诱导轮（图书资料）：其余与单级相同，仅叶轮材料为铝铁青铜9-4，在叶轮前加一个有铝铁青铜9-4制成的诱导轮，以改善汽蚀性能
