| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 焊接 |
| 结构形式 | 固定球球阀 |
| 公称通径 | DN10-200（mm） |
| 适用介质 | 弱酸碱介质 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 配件 |
| 用途 | 锁闭 |
| 类型(通道位置) | 二通式 |
| 作用对象 | 电站 |
| 3C阀门类别 | 工业 |
| 规格 | DN15 |
| 品牌 | 良工阀门 |
| 型号 | Q61Y |
高压球阀产品介绍
高压球阀型号：Q61N Q61H | 高压球阀通径：10MM-600MM | 高压球阀使用压力：10MPA -40MPA |
高压球阀连接方式：焊接连接 | 高压球阀操作操作操作方式：手动 | 高压球阀主要功能：起开关作用 |
高压球阀使用介质：水.油品.蒸汽 | 高压球阀材质：A105锻钢 304锻不锈钢 | 高压球阀标准：机械部标准或定做非标 |
高压球阀特性公称压力：16-32MPa 适用温度范围:-20～232℃～425℃ 适用介质:水、油、气及某些腐
蚀性液体（W O G） 焊接类型：对焊（BW）、承接焊（SW）
高压对焊球阀主要零部件材料:
适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
水、蒸汽、油品 | Q61N-160/320C | A105、45 | 1Cr18/Cr18Ni9Ti | 铸 | 聚四氟乙烯 | 聚四氟乙烯 |
硝酸类 | Q61N-160/320P | 304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | |||
醋酸类 | Q61N-160/320R | 316/1Cr18Ni12Mo2Ti | 316/1Cr18Ni12Mo2Ti |
高压对焊球阀主要外形尺寸:
型号 | 公称通径 | 尺寸(mm) | |||||||||
L | L1 | D | D1 | H | L0 | ||||||
| 10 | 150 | 60 | 90 | 17 | 58 | 220 | ||||
15 | 170 | 70 | 100 | 23 | 62 | 220 | |||||
20 | 191 | 81 | 110 | 29 | 75 | 250 | |||||
25 | 205 | 95 | 115 | 36 | 80 | 250 | |||||
32 | 230 | 110 | 150 | 43 | 96 | 300 | |||||
40 | 260 | 120 | 170 | 49 | 111 | 400 | |||||
50 | 330 | 140 | 200 | 61 | 128 | 400 | |||||
65 | 360 | 150 | 225 | 80 | 180 | 500 | |||||
80 | 380 | 160 | 270 | 105 | 200 | 600 | |||||
100 | 430 | 188 | 320 | 118 | 245 | 800 | |||||
 |

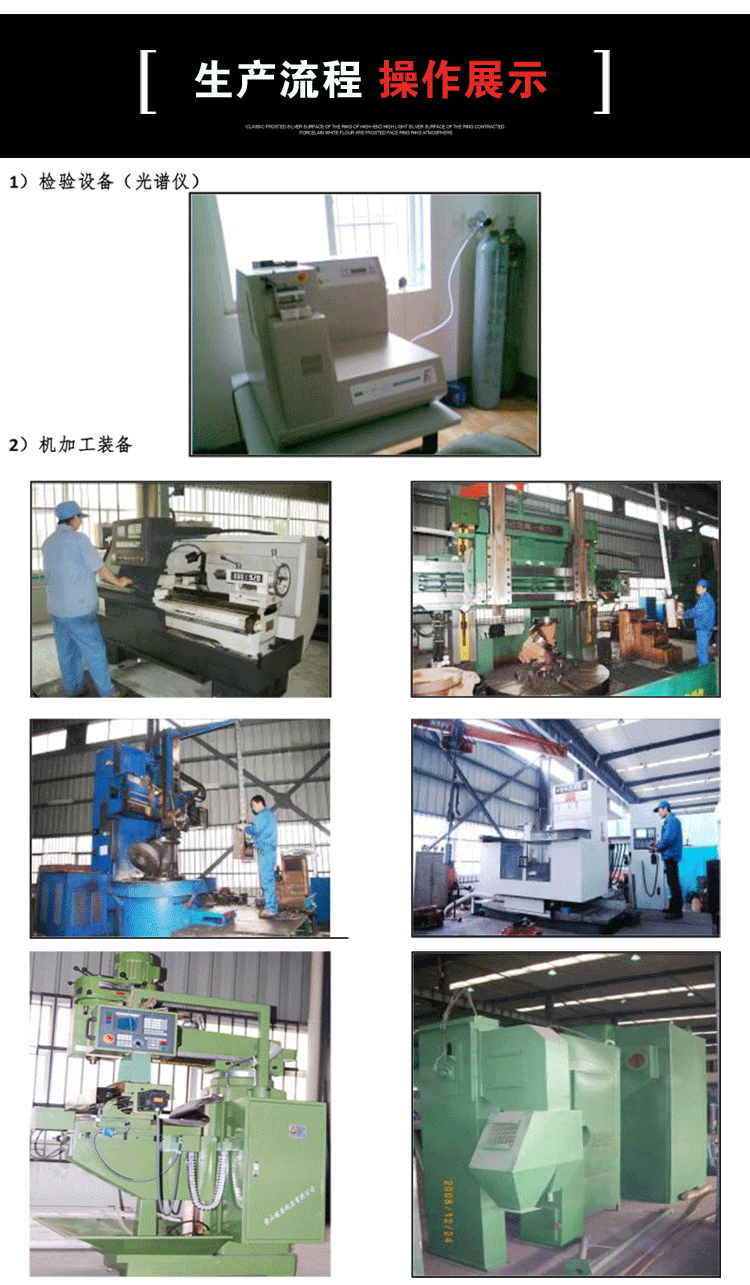

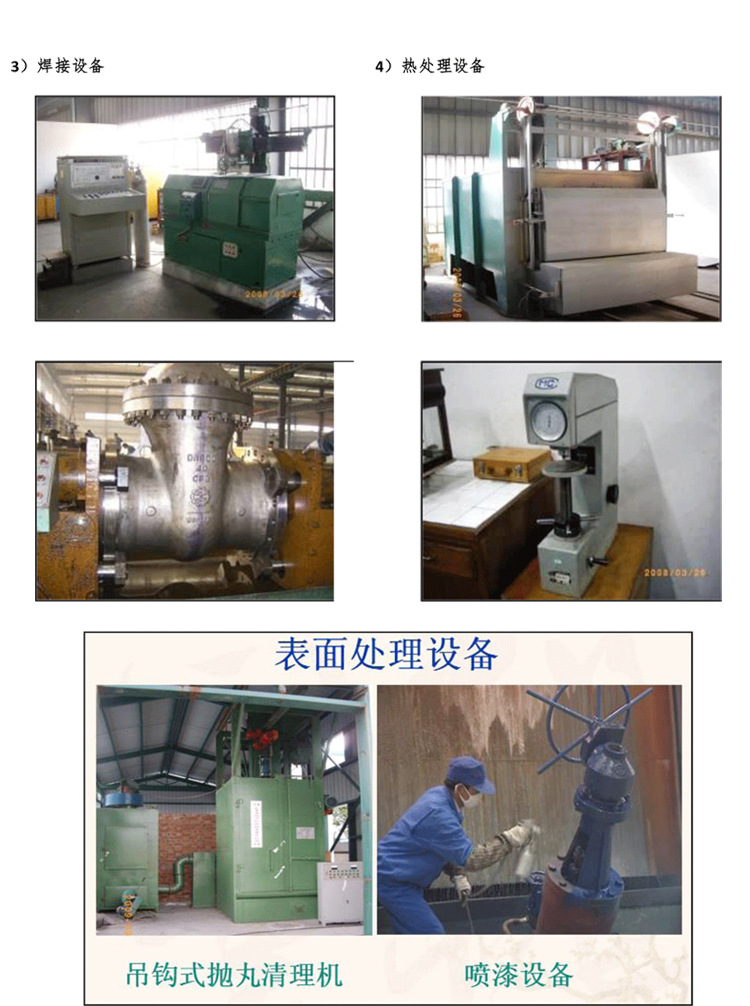

公司拥有数控加工设备、加工中兴设备.等离子堆焊、精密的球体和阀座研磨设备、化学成份分析、硬度计、光谱仪、测厚仪等各种生产及检测设备。加工设备精良、检测条件完善，为生产高品质的球阀提供了强有力的保证。公司生产的产品严格按照ANSI、API、DIN、BS、JIS、JPI等国外先进技术标准及国标GB、部标JB、HG、SH等相关行业标准进行设计、制造与检测。 |
特点：
1.胶管阀多功能阀，它能代替闸阀，截止阀，调节阀使用。
2.橡胶远比钢、铁及其它各种金属材料耐磨，当介质带有固体颗粒介质时，管夹阀能胜其任。
3.橡胶对配方的调整可以耐各种化学溶剂的腐蚀，
4.胶管两端带有橡胶法兰。当阀门与管道连接时，不需另加密封垫圈，阀位上无跑、冒、滴、漏等不良现象发生。
5.结构简单，便于检修和更换胶管。
6.耐寒性能好。由于流体介质在富有弹性的胶管中流动，从而排除了流体晶化所造成的壳体冻裂等恶果。
阀门由阀体、阀杆、胶管、挤压结构、手轮等部件组成，胶管由天然橡胶精工配料模压而成。
此阀结构简单，是国内无泄漏阀门，能耐各种中等浓度的酸任意浓度碱盐溶液，能输送矿浆和干湿的粉料及有结冒物体介质。
使用温度≤160℃
设计压力≤4..0MPa
