| 材质 | 铸钢 |
|---|---|
| 连接形式 | 法兰 |
| 结构形式 | 固定球球阀 |
| 公称通径 | 50-600（mm） |
| 适用介质 | 水 |
| 压力环境 | 高压 |
| 工作温度 | 常温 |
| 标准 | 美标 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 手轮 |
| 用途 | 截止 |
| 类型(通道位置) | 直通式 |
| 作用对象 | 水 |
| 规格 | Q47Y-900LB |
| 品牌 | 摩根 |
| 型号 | Q47Y-900LB |

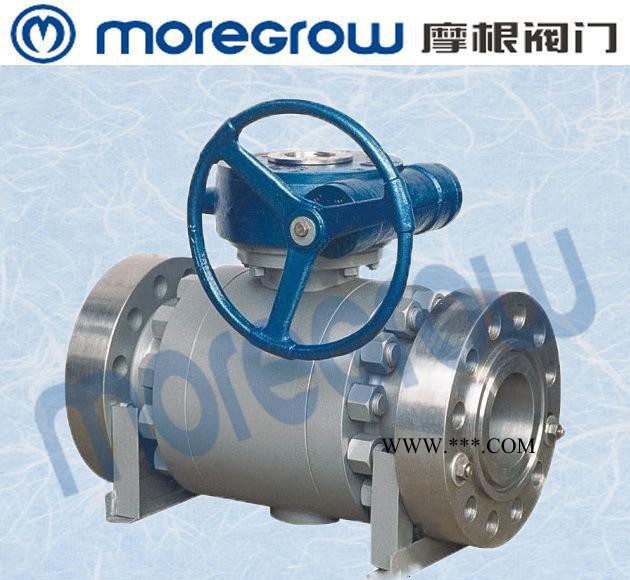

摩根Q47Y-900LB美标固定式球阀
美标固定球阀，是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。此阀一般水平安装。 美标固定球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。
固定球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃，
驱动方式：手动、气动、电动、液动等。
美标固定球阀特点：1、操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封形成的巨大密封 负荷而造成过大的扭矩。2、密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。3、防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。4、自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。5、排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。固定球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
