| 材质 | 不锈钢 |
|---|---|
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 品牌 | 轶博罗 |
| 型号 | 电动高压球阀 |

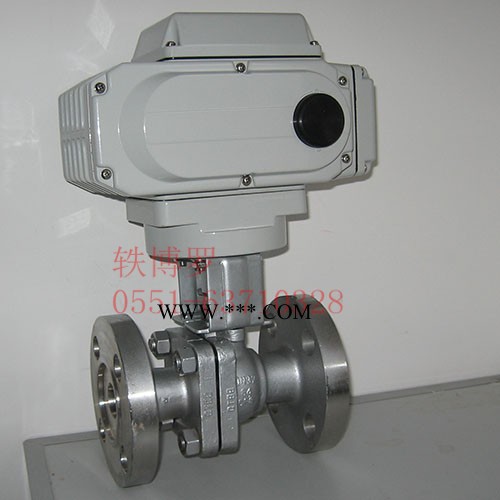

电动高压球阀产品概述
轶博罗电动高压球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动高压球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。电动高压球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
电动高压球阀特征
1、流体阻力小，电动高压球阀是所有阀类中流体阻力**小的一种，即使是缩径球阀，其流体阻力也相当小。
2、电动高压球阀装有止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且电动高压球阀的密封能力随着介质压力的增高而增大。4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故电动高压球阀的使用寿命长。6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
电动高压球阀参数
SDV系列电动高压球阀执行器技术参数 | Q941F电动高压球阀阀体参数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～200mm |
输出力矩 | 50N·M～2000N·M | 公称压力 | 150Lb,300LB |
任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 不锈钢 |
动作范围 | 0～90°±5° | 阀体材质 | 碳钢、304/316/316L不锈钢 |
动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
环境温度 | -30°～60° | 阀座密封 | PTFE、PPL、金属密封 |
手动操作 | 附带手柄操作 | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
限 位 | 电气、机械二重限位 | 适用介质 | 水、石油、粘性流体、浆料、强氧化性介质等 |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||
输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特 点 | 连线简单，结构紧凑、阻力小、动作稳定 |
PN4.0Mpa外形尺寸
公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 |
15 | 130 | 155 | 245 | 95 | 65 | 15W | 0.2A |
20 | 140 | 155 | 251 | 105 | 75 | 15W | 0.2A |
25 | 150 | 155 | 258 | 115 | 85 | 15W | 0.2A |
32 | 180 | 208 | 282 | 140 | 100 | 25W | 0.5A |
40 | 200 | 208 | 302 | 150 | 110 | 25W | 0.5A |
50 | 220 | 256 | 335 | 165 | 125 | 50W | 0.8A |
65 | 250 | 256 | 345 | 185 | 145 | 50W | 0.8A |
80 | 280 | 256 | 381 | 200 | 160 | 90W | 1.0A |
100 | 320 | 288 | 454 | 235 | 190 | 120W | 1.2A |
125 | 400 | 288 | 474 | 270 | 220 | 120W | 1.2A |
150 | 400 | 288 | 510 | 300 | 250 | 150W | 1.2A |
PN6.4Mpa外形尺寸
公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 |
15 | 165 | 155 | 245 | 105 | 75 | 15W | 0.2A |
20 | 190 | 155 | 251 | 130 | 90 | 15W | 0.2A |
25 | 216 | 155 | 258 | 140 | 100 | 15W | 0.2A |
32 | 229 | 208 | 282 | 155 | 110 | 25W | 0.5A |
40 | 241 | 208 | 302 | 170 | 125 | 25W | 0.5A |
50 | 292 | 256 | 335 | 180 | 135 | 50W | 0.8A |
65 | 330 | 256 | 345 | 205 | 160 | 50W | 0.8A |
80 | 356 | 256 | 381 | 215 | 170 | 90W | 1.0A |
100 | 432 | 288 | 454 | 250 | 200 | 120W | 1.2A |
125 | 508 | 288 | 474 | 295 | 240 | 120W | 1.2A |
150 | 559 | 288 | 510 | 345 | 280 | 150W | 1.2A |
PN10.0Mpa外形尺寸
公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 |
15 | 165 | 155 | 245 | 105 | 75 | 15W | 0.2A |
20 | 190 | 155 | 251 | 130 | 90 | 15W | 0.2A |
25 | 216 | 208 | 258 | 140 | 100 | 25W | 0.5A |
32 | 229 | 208 | 282 | 155 | 110 | 25W | 0.5A |
40 | 241 | 256 | 302 | 170 | 125 | 50W | 0.8A |
50 | 292 | 256 | 335 | 195 | 145 | 50W | 0.8A |
65 | 330 | 256 | 345 | 220 | 170 | 90W | 1.0A |
80 | 356 | 288 | 381 | 230 | 180 | 120W | 1.2A |
100 | 432 | 288 | 454 | 265 | 210 | 150W | 1.2A |
125 | 508 | 288 | 474 | 315 | 250 | 150W | 1.2A |
150 | 559 | 288 | 510 | 350 | 290 | 150W | 1.2A |
