| 材质 | 钛合金 |
|---|---|
| 工作温度 | -40 - 400 °C |
| 功率 | 0-150 |
| 流量 | 0.3-2400 |
| 驱动方式 | 电动 |
| 性能 | 耐腐蚀,无泄露,不阻塞 |
| 扬程 | 5-230m |
| 转速 | 2900r/min |
| 叶轮数目 | 单级 |
| 品牌 | 英都纳 |
| 型号 | YHY |
| 系列 | YHY系列 |
流量：（ 0.3 ～ 2400 ） m3/h
扬程：（ 5 ～230 ）m
工作温度：（- 40 ～ 400 ）℃
**大工作压力： 2.5MPa
参照API610标准
API610 VS4/VS5型结构
YHY 化工液下泵为单级单吸立式离心泵，专为石化、化工、冶金、油库、污水处理等行业中输送地下贮槽中的有毒、有腐蚀性的液体而设计。
产品特点：泵浸没于液体之下，具有自吸能力，无需灌泵，可以随时开、停，使用方便；不用密封，因此无泄漏，安全环保；通用化程度高，底板、支撑管、轴、轴承座等主要零部件为模块化设计，大大减少了备品备件的库存；带过滤罩，防止杂物吸入。
为方便用户不同的安装和使用条件，公司特针对用户的特定要求，在保持同一系列产品继承性的同时，设计了不同用途的液下泵。除了部分结构作变动，其余结构与性能与YHY标准型相同。
YHY 化工液下泵可用于输送清洁或少量含有固体悬浮颗粒和结晶物的腐蚀性液体。
叶轮为开式液下泵，适合用于浓度小于 8 %的纸浆和含固量小于 30 %的浆料输送。
耐磨型液下泵采用耐磨材质，适合用十含有硬杂物介质如澎润土、电石渣、石灰乳、石膏浆料、含砂原油等的输送。
典型使用工况：化工、石化、环保、熔盐、印染、膨润土等。

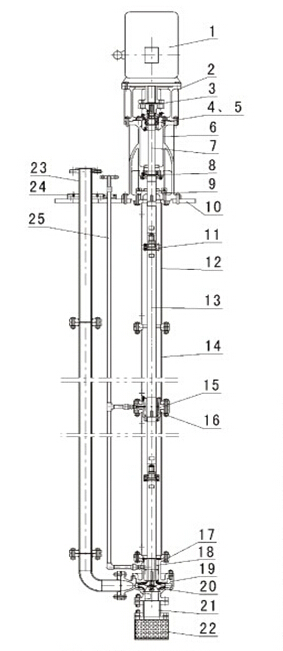

YHY标准型结构示意图
1、电机 2、中间支架 3、联轴器 4、轴承套 5、轴承 6、轴承座 7、轴 8、轴承 9、密封组件 10、地板 11、轴抱箍 12、支撑管 13、中间轴 14、支撑管 15、填料套 16、整体填料 17、泵盖 18、整体填料 19、泵体 20、叶轮 21、进液管 22、过滤罩 23、出液管 24、抱箍 25、冲洗管根据不同的介质工况，我公司采用不同的过流材质，依据不同的生产工艺，按严格的加工程序精良制造各种规格的化工流程泵。下表是我公司常用的一些过流材质及对应的适用工况。
| 材质 | 适用工况 |
| SS304 | 氯碱、造纸、真空制盐、石油化工、纯碱、氧化铝、精细化工等。 |
| SS316 | 氯碱、造纸、真空制盐、石油化工、纯碱、氧化铝、精细化工等。 |
| SS316L | 纯碱、氯碱、真空制盐、石油化工、精细化工等。 |
| 0Cr25(双相不锈钢) | 磷化工**、氧化铝、纯碱、精细化工等、 |
| 氟塑料，PFA | ** |
| 20#合金 | 氯碱、硫化碱等 |
| 904 | 氯碱、硫化碱等 |
| 904L | 氯碱、硫化碱等 |
| TA2(钛) | 氯碱、海水淡化、纯碱、真空制盐、氯化工等。 |
| Ti/Pd(钛钯合金) | 氯化工等 |
| Ni(镍) | 氯碱、硫化碱等 |
| 310S | 氯碱、硫化碱等 |
| 锆材 | 醋酸 |
