供应BOWENUD-10疏水阀

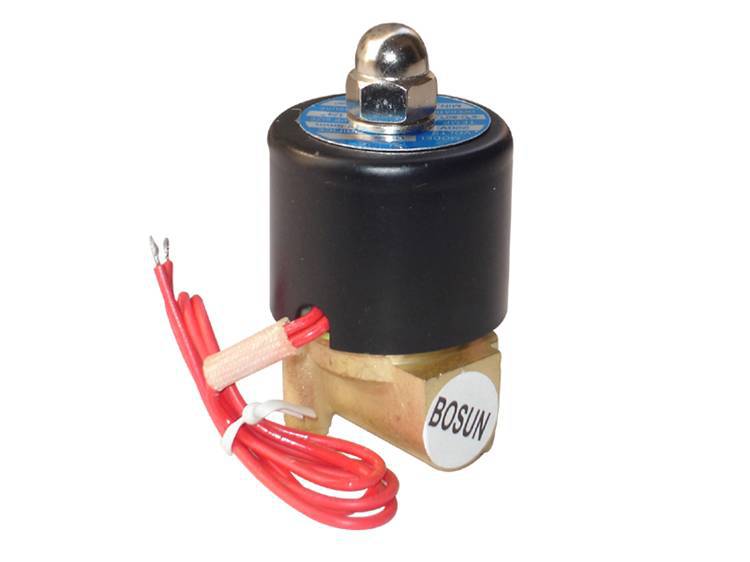

電磁閥 UD系列

小型小流量常用型，
二口二位式常閉型(通電開型)電磁閥

型號：UD-10,UD-15,UD-10H,US-10电磁阀，台湾UNID电磁阀
口徑：口徑自3/8"～1/2"牙口
適用流體：水、空氣及真空等（蒸氣需選用US型）用途。
規格與特性：
1. UD系列為直動式通電開型。
2. 閥體材質為鍛造銅。
3. 可在無壓差下，直接操作。
4. 尺寸小且容易安裝。
5. 定格電壓：AC110V/AC220V/DC24V(50/60Hz) 。
6. 電壓容許差：±10%，DC電壓容許差：±1%。
7. 管徑接續規格：BSPT牙，如須其他規格（如：NPT、BSP），可依客戶需求製作。
8. 其它特殊AC/DC電壓值，可依客戶需求製作。
9. 若使用流體為特殊流體，訂購請註明流體種類（如：瓦斯、真空、柴油、汽油）。
 型号 配管






    口径 Cv值 节流口径 流体温度(℃) IN-OUT入出口
    操作压差
    范围kgf/cm2 尺寸(mm) 重量(kg)
    水 空气 蒸气 真空 L H D
    UD-6 1/8¨ 0.23 2.5mm -5℃ ~80℃ 0-7 0-7 0-10-3
    Torr 41 63 21 0.3
    UD-8 1/4¨ 0.23 2.5mm -5℃ ~80℃ 0-7
    0-7 0-10-3
    Torr 41 63 21 0.3
    UD-8 1/4¨ 0.58 4mm -5℃ ~80℃ 0-3 0-3 0-10-3
    Torr 41 63 21 0.3
    UD-8 1/4¨ 0.79 6mm -5℃ ~80℃ 0-1 0-1 0-10-3
    Torr 41 63 21 0.3
    UD-8H 1/4¨ 0.18 1.2mm -5℃ ~130℃ 0-20 0-20 0-10-3
    Torr 41 63 21 0.3
    US-8 1/4¨ 0.23 2.5mm -5℃ ~185℃ 0-7 41 63 21 0.3
    型号：UD-10,15,10H,US-10
    型号 配管
    口径 Cv值 节流口径 流体温度(℃) IN-OUT入出口
    操作压差
    范围kgf/cm2 尺寸(mm) 重量(kg)
    水 空气 蒸气 真空 L H D
    UD-10 3/8¨ 0.58 4mm -5℃ ~80℃ 0-10 0-10 0-10-3
    Torr 53 75 48 0.6
    UD-10 3/8¨ 0.79 8mm -5℃ ~80℃ 0-3 0-3
    0-10-3
    Torr 53 90 48 0.8
    UD-15 1/2¨ 0.79 8mm -5℃ ~80℃ 0-3 0-3 0-10-3
    Torr 53 90 48 0.8
    UD-10H 3/8¨ 0.45 2mm -5℃ ~130℃ 0-20 0-20 53 75 48 0.6
    US-10 3/8¨ 0.58 4mm -5℃ ~185℃ 0-10 53 75 48 0.6
    型号：UD-6NO,8NO,8HNO,10NO
    型号 配管
    口径 Cv值 节流口径 流体温度(℃) IN-OUT入出口
    操作压差
    范围kgf/cm2 尺寸(mm) 重量(kg)
    水 空气 轻油 瓦斯 真空 L H D
    UD-6-NO 1/8¨ 0.23 2.5mm -5℃ ~80℃ 0-7 0-7 0-10-3Torr 41 81 21 0.4
    UD-8-NO 1/4¨ 0.23 2.5mm -5℃ ~80℃ 0-7 0-7
    0-10-3 Torr 41 81 21 0.4
    UD-8-NO 1/4&
