| 材质 | 铸钢 |
|---|---|
| 连接形式 | 螺纹 |
| 种类 | 圆盘式 |
| 公称通径 | 15-25（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 工作温度 | 高温 |
| 标准 | 日标 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 零部件及配件 | 配件 |
| 形态 | 隔膜式 |
| 类型(通道位置) | 直通式 |
| 品牌 | 日本阀天VENN |

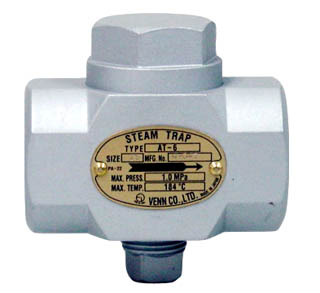

| 型号 | AT-6 |
 |
 |
| 试验条件------供试品：AT-6型疏水阀 A社疏水阀 ------主管：配管用炭素钢钢管（SGP） 配管径50、配管长4m 通气压力0.5M注入凝结水和汽量1.6升有双金属片 |
 |
 |
 |
| ■样式 |
| 种 类 | 丝牙形 | 法兰形 |

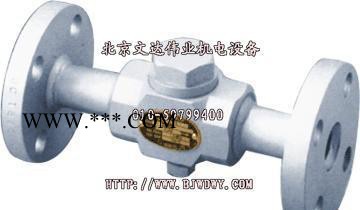

| 型 式 | AT-6 | AT-6F |
| 形 式 | 恒温式 | |
| 口 径 | 15.20.25 | |
| 适用流体 | 蒸汽 | |
| 适用压力 | 1.0Mpa以下 | |
| 流体温度 | 184℃以下 | |
| 背压许容器 | 入口侧压力为50%(**小差压0.03Mpa) | |
| 耐压性 | 蒸汽压：1.5Mpa、水压：0.5Mpa | |
| 材 质 | 本体：钢制(SS)丝牙钢制(SUS)、阀体、阀座：SUS不锈钢 温差电偶：SUS316L | |
| 接 口 | JIS Rc 丝牙 | 本体SS：JIS 10K 法兰 本体：SUS 10K 法兰 |
| 质 量(kg) | 15A：1.4，20A：1.3,25A：1.2 | 15A：2.7，20A：3.0,25A：3.9 |
| ■流量线图 |
 |
| ■流量图 | (流量单位：1/h) |
| 压力差(Mpa) | 0.03 | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
| 水 | 450 | 630 | 940 | 1330 | 1680 | 1960 | 2200 | 2380 | 2590 | 2730 | 2900 | 3010 |
| 饱和蒸汽温度-20℃温水 | 420 | 560 | 800 | 1190 | 1470 | 1680 | 1890 | 2060 | 2200 | 2310 | 2410 | 2480 |

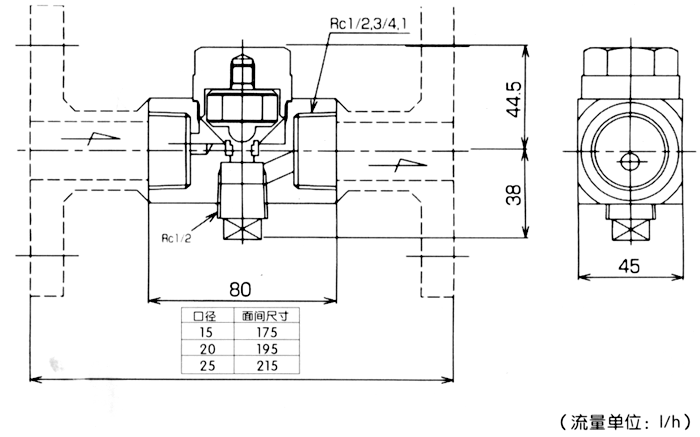

| ■构造 |
 |

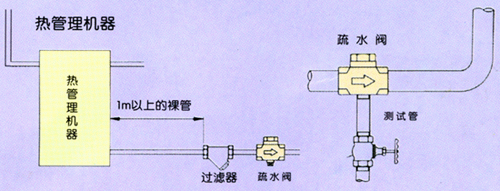

| ■安装注意事项 |
| 1.安装方向，请把主体侧面铭牌上铭记的箭头所指方向和凝结水流向保持一致。 2.如果疏水阀能够感受到热管理机器等设施的放出热量时，请用裸管隔开1米以上。 3.请不要为疏水阀保温。 4.请避免在疏水阀入口侧安装如电磁阀那样紧急开关功能。 5.在动作确认、运行停止时，排出残留空气，凝结水时，可以在疏水阀下部Rc1/2插头部分安装测试阀、加以利用。 6.在寒冷的地区，担心发生冻结时，请在配管时注意不要让凝结水滞留。 7.万一、疏水阀的温差电偶破损时，阀门关闭。 |  |
 | 注意： 请选择符合用途要求的产品。如果采用不符合用途要求的产品，会造成事故的发生。在使用之前，请仔细阅读使用说明书，然后正确地使用。如果使用错误，会引起故障和造成事故。在没有预告的情况下，本商品简介的内容有时会发生更改。 |
